剛上的新金剛石線還沒(méi)磨損，隨著加工時(shí)間越來(lái)越長(zhǎng)，對(duì)金剛石線本身也是有磨損，到后面磨損得厲害，金剛石線徑變小，如果不換新的金剛石線，一直切割下去，切到后面切割的尺寸就變了，加工精度也會(huì)因此改變。
前面在《影響金剛石線切割機(jī)加工精度的原因有哪些》中介紹過(guò)，金剛石線的磨損程度也是影響加工精度的原因之一。
金剛石線的磨損程度與切削速度的關(guān)系：新上的金剛石線，切削力較強(qiáng)，切割速度比較快；隨著加工的時(shí)間越來(lái)越長(zhǎng)，金剛石線因?yàn)槟p切削力開(kāi)始減弱，這個(gè)時(shí)候如沒(méi)有改變進(jìn)給速度，金剛石線就會(huì)被拉伸，金剛石線的彎曲變形大，切割精度變差；假如相應(yīng)的在金剛石線磨損之后減弱切削力的同時(shí)降低切割進(jìn)給速度，金剛石線彎曲則會(huì)變形小，切割精度好。因此，在切割加工過(guò)程中保持適當(dāng)?shù)募庸に俣?，?duì)加工精度非常重要。要提高加工精度，在加工過(guò)程中應(yīng)盡力做到及時(shí)調(diào)整。
這里拿一個(gè)實(shí)例展示一下金剛石線的磨損程度與加工精度的關(guān)系。
下圖為金剛石線切割的硅片，切割方式為360°旋轉(zhuǎn)方式切割，切割速度為10000mm2/小時(shí)，剛開(kāi)始切割的時(shí)候，金剛石線沒(méi)有磨損，切割的效果比較好，切割到里面的時(shí)候，金剛石線磨損嚴(yán)重，我們沒(méi)有換新的金剛石線，還是勻速切割到最后，就出現(xiàn)了這種情況：一面特別光滑，一面卻特別粗糙。

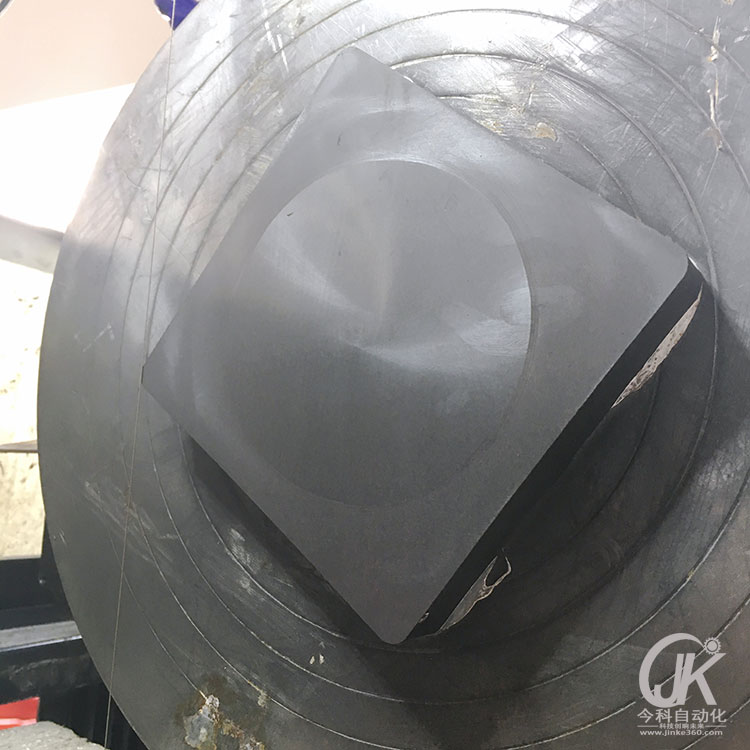

太陽(yáng)能硅片切割效果，一面效果如此
太陽(yáng)能硅片切割效果，另一面效果如此
以上是金剛石線的磨損程度影響加工精度的證明。改善這種結(jié)果，有兩個(gè)方式：一、切割到中間的時(shí)候，換新的金剛石線；二、切割到里面的時(shí)候，調(diào)整切割速度，減慢進(jìn)給速度。
