陶瓷圓形切割記錄
泰州今科自動化技術_

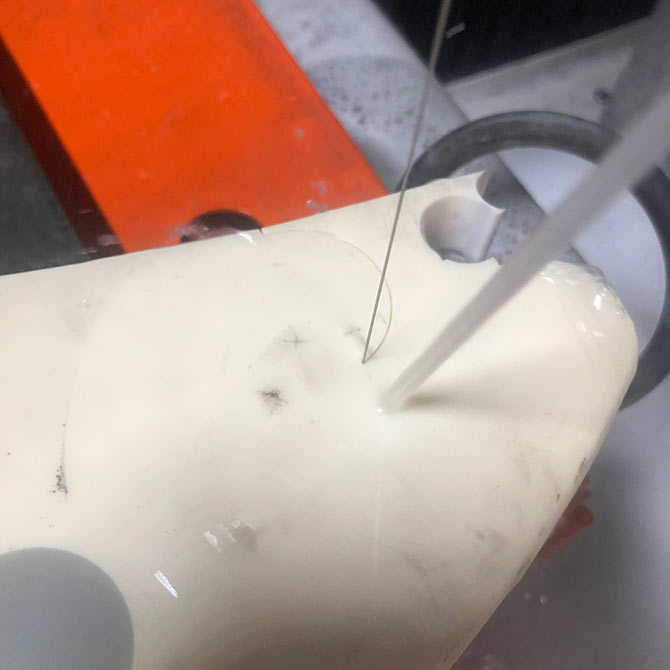

加工材料及要求：
試樣材質 | 陶瓷 |
試樣描述 | 不規則形狀，長度mm，寬度mm，高度16.15mm |
加工要求 | 圓形切割。 |
試樣加工機器 | JINKE_GKCX3040往復線金剛石線切形機 |
金剛線 | 金剛石線參數（直徑0.37mm，長度300m） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命，另一方面對切割面降溫，減小溫度對試樣的影響。 |
第一刀切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 16.15 | |
切割直徑 | mm | 10 | |
切割周長 | mm | 31.4 | |
切割速度 | mm/s | 0.02 | |
切割速度 | mm/Min | 1.2mm | |
清角時間 | s | 0 | |
金剛線速度 | m/s | 4 | |
金剛線補償 | mm | 0.18 |

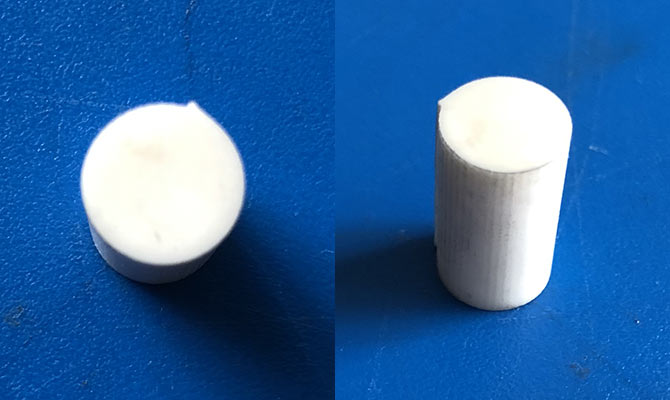

第一刀切割結果
切割完尺寸：直徑9.52mm，精度誤差-0.08mm
第二刀切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 16.15 | |
切割直徑 | mm | 15 | |
切割周長 | mm | 47.1 | |
切割速度 | mm/s | 0.04 | |
切割速度 | mm/Min | 2.4mm | |
清角時間 | s | 30 | |
金剛線速度 | m/s | 4 | |
金剛線補償 | mm | 0.2 |

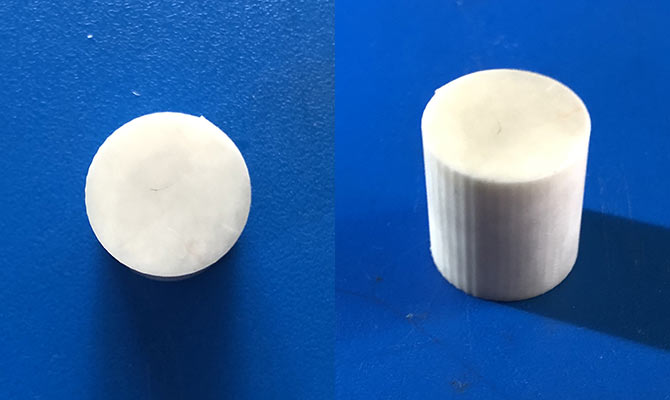

第二刀切割結果
切割完尺寸：直徑14.85mm，精度誤差-0.15mm
第三刀切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 16.15 | |
切割直徑 | mm | 30 | |
切割周長 | mm | 94.2 | |
切割速度 | mm/s | 0.02 | |
切割速度 | mm/Min | 1.2mm | |
清角時間 | s | 30 | |
金剛線速度 | m/s | 3 | |
金剛線補償 | mm | 0.27 |

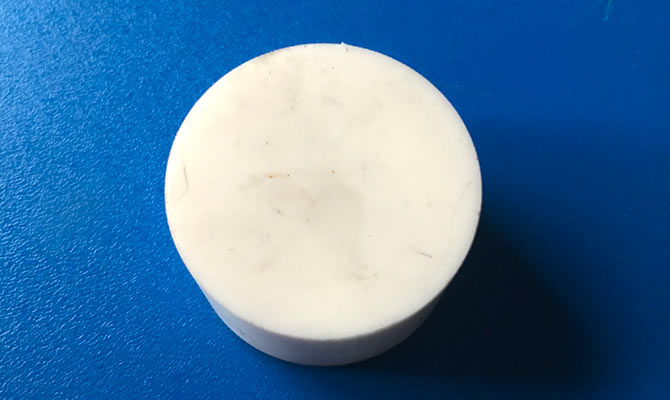

第三刀切割結果
切割完尺寸：直徑29.98mm，精度誤差-0.02mm
第四刀切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 16.15 | |
切割直徑 | mm | 30 | |
切割周長 | mm | 94.2 | |
切割速度 | mm/s | 0.02 | |
切割速度 | mm/Min | 1.2mm | |
清角時間 | s | 30 | |
金剛線速度 | m/s | 3 | |
金剛線補償 | mm | 0.27 |

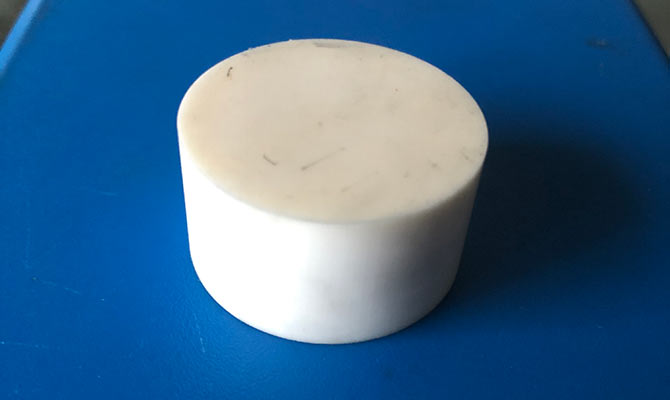

第四刀切割結果
切割完尺寸：直徑29.98mm，精度誤差-0.02mm
切割總結
一共切割了四刀，第三、第四刀切割直徑為30mm。切割參數設置：切割速度0.02mm/s，清角時間30秒，金剛石線速度3m/s，金剛石線補償設置為0.27mm，精度誤差為-0.02mm。
金剛石線切割機的加工精度是可以通過調整切割參數人為控制的。
