陶瓷正方形切割記錄
尺寸長*寬*高：
試樣材質 | 陶瓷 |
試樣描述 | 長方體形狀，長度162mm，寬度152mm，高度15.3mm |
加工要求 | 正方形、長方形切割。 |

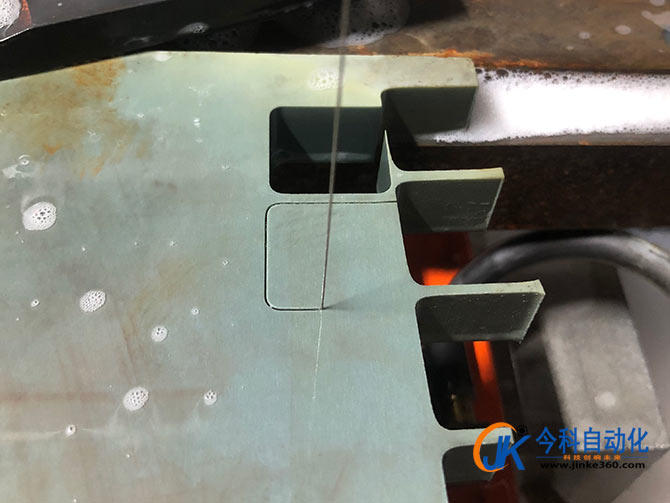

試樣加工機器 | JINKE_GKCX3040往復線金剛線切形機器. |
金剛線 | 金剛石線參數（直徑0.37mm，長度300m） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命，另一方面對切割面降溫，減小溫度對試樣的影響。 |
第一刀切割數據
項目 | 單位 | 數據 |
切割高度 | mm | 15.3 |
切割周長 | mm | 80 |
切割速度 | mm/s | 0.015 |
切割速度 | mm/Min | 0.9mm |
清角時間 | s | 40 |
金剛線速度 | m/s | |
金剛線補償 | mm | 0.18 |

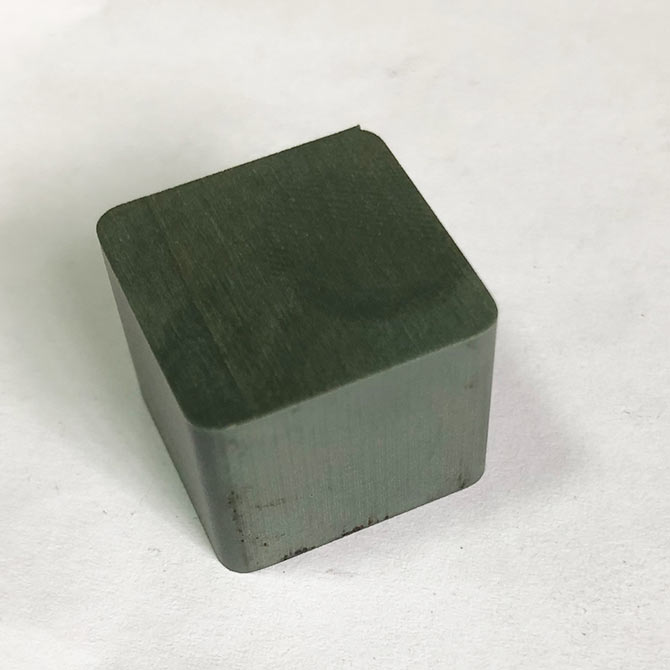

第一刀切割結果
切割完尺寸：長19.88mm，寬19.88mm，精度誤差0.12mm
第二刀切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 15.3 | |
切割周長 | mm | 80 | |
切割速度 | mm/s | 0.015 | |
切割速度 | mm/Min | 0.9mm | |
清角時間 | s | 40 | |
金剛線速度 | m/s | ||
金剛線補償 | mm | 0.25 |

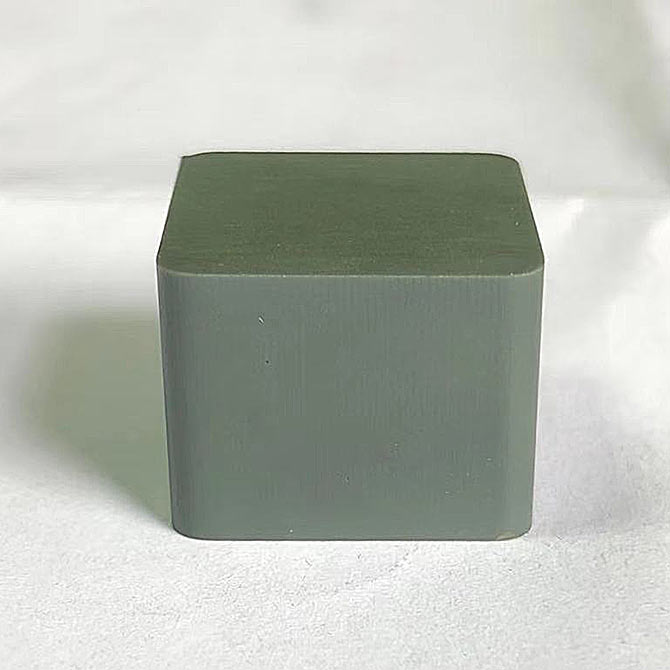

第二刀切割結果
切割完尺寸：長20.02mm，寬20.02mm，精度誤差0.02mm
第三刀切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 15.3 | |
切割周長 | mm | 80 | |
切割速度 | mm/s | 0.02 | |
切割速度 | mm/Min | 1.2mm | |
清角時間 | s | 40 | |
金剛線速度 | m/s | ||
金剛線補償 | mm | 0.25 |

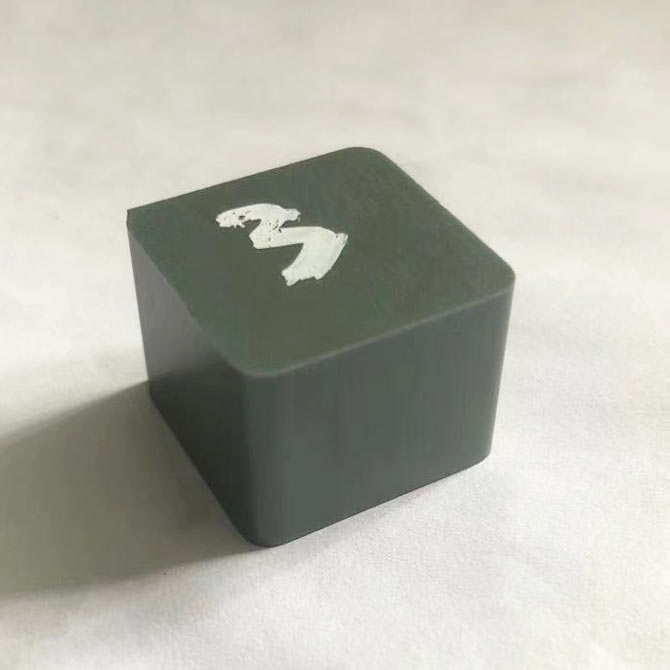

第三刀切割結果
切割完尺寸：長20,1mm，寬20.1mm，精度誤差0.1mm
第四刀切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 15.3 | |
切割周長 | mm | 80 | |
切割速度 | mm/s | 0.025 | |
切割速度 | mm/Min | 1.5mm | |
清角時間 | s | 40 | |
金剛線速度 | m/s | ||
金剛線補償 | mm | 0.25 |

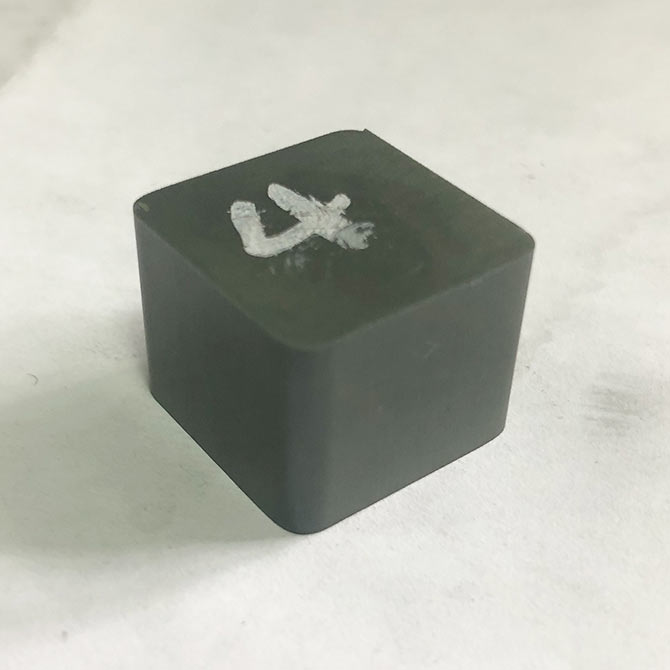

第四刀切割結果
切割完尺寸：長20,1mm，寬20.1mm，精度誤差0.1mm
總結：
這款陶瓷切割時設置的切割參數：進給速度0.015mm/s，切割速度0.9mm/min，清角時間40s，（使用線徑金剛石線0.37mm時，長度300m）金剛石線補償設置為0.25mm，切割效果更符合預期。
說明掌握切割速度對切割精度的重要性。
