藍寶石異形切割記錄報告
尺寸長*寬*高：
試樣材質 | 藍寶石 |
試樣描述 | 長方體形狀，長度54mm，寬度3.82mm，高度4.82mm |
加工要求 | 異形切割。 |
試樣加工機器 | JINKE_GKCX3040往復線金剛線切形機器 |
金剛線 | 金剛石線參數（直徑0.37mm，長度300m） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延長線的使用壽命；另一方面對切割面降溫，減小溫度對試樣的影響。可以及時帶走切屑，避免堵塞切縫產生不必要的重復切割。 |

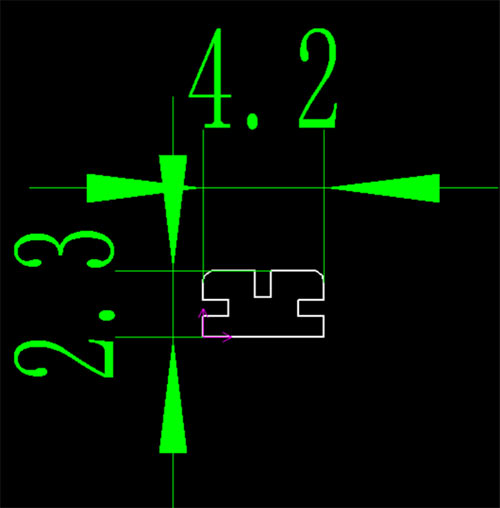

切割圖紙↓
第一刀切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 4.82 | |
切割周長 | mm | ||
切割速度 | mm/s | 0.01 | |
切割速度 | mm/Min | 0.6mm | |
清角時間 | s | 60 | |
金剛線速度 | m/s | 10 | |
金剛線補償 | mm | 0.18 |

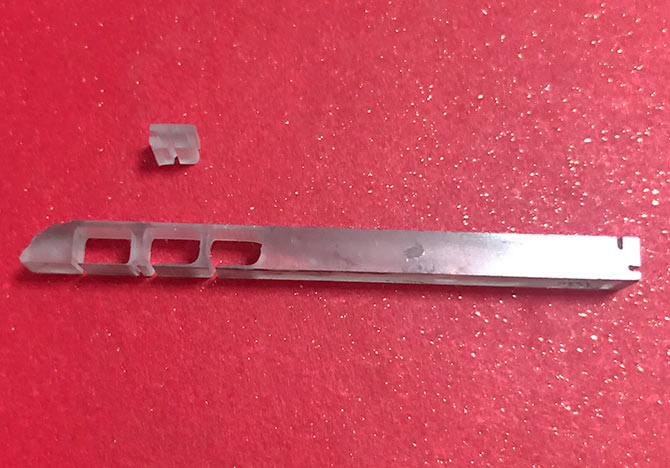

第一刀切割結果
切割完尺寸：長4.12mm，寬2.31mm
第二刀切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 4.82 | |
切割周長 | mm | ||
切割速度 | mm/s | 0.02 | |
切割速度 | mm/Min | 1.2mm | |
清角時間 | s | 60 | |
金剛線速度 | m/s | 10 | |
金剛線補償 | mm | 0.18 |

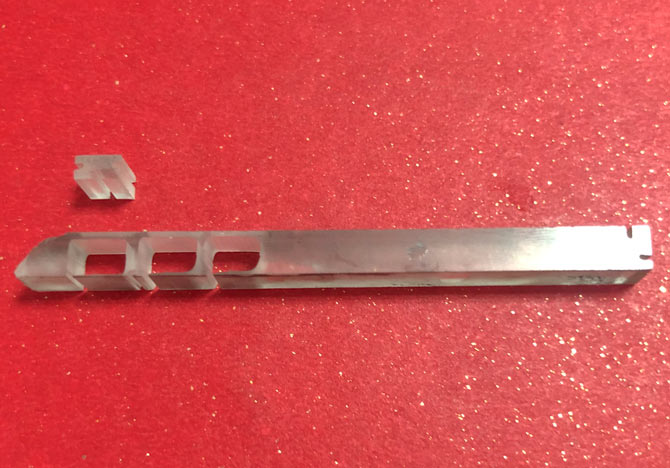

第二刀切割結果
切割完尺寸：長4.07mm，寬2.22mm
第三刀切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 4.82 | |
切割周長 | mm | ||
切割速度 | mm/s | 0.02 | |
切割速度 | mm/Min | 1.2mm | |
清角時間 | s | 60 | |
金剛線速度 | m/s | 10 | |
金剛線補償 | mm | 0.18 |

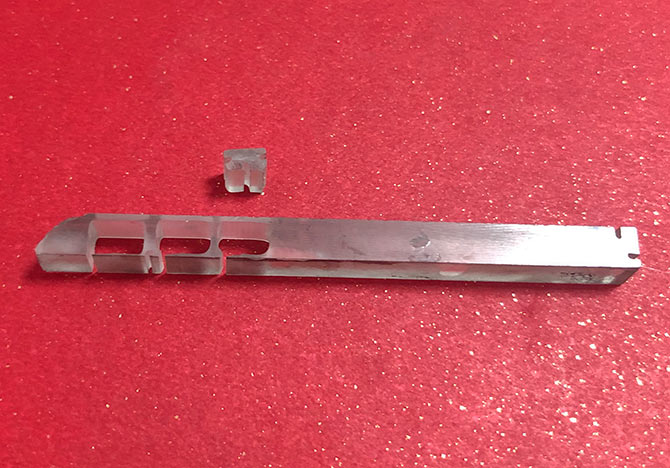

第三刀切割結果
切割完尺寸：長3.97mm，寬2.20mm
切割總結
1、由于藍寶石的硬度高（莫氏硬度8.9~9之間，與氧化鋯陶瓷硬度接近），調整切割速度0.01mm/s以下是更適合藍寶石的切割速度。
2、隨著金剛石線的磨損，切削力也會降低，不降速的情況下對精度的影響也很大。
3、切割精度與切割厚度和切割速度有關系，越硬的材料越明顯。
4、因此，后期使用過程中，可以提高金剛石線線速度、調整切割速度等數據，適當增加金剛石線的長度，觀察切割效果，多次切割后可以得出一個合適的切割參數。
