關于操作金剛石線切割機切形機，有朋友可能想了解一下導入CAD圖紙之后是不是就可以直接切割了呢？其實不然，在金剛石線切割切形時導入CAD圖紙之后，還需要對切割圖進行幾個重要參數調整，如工件的切割尺寸、機器的切割速度、清角時間、金剛石線速度、金剛石線補償?shù)?，嘗試多次試切并不斷調整切割參數才可以達到需要的效果。我們這里主要說說金剛石線加補償。
以石墨為例，下圖為需要切割的效果。

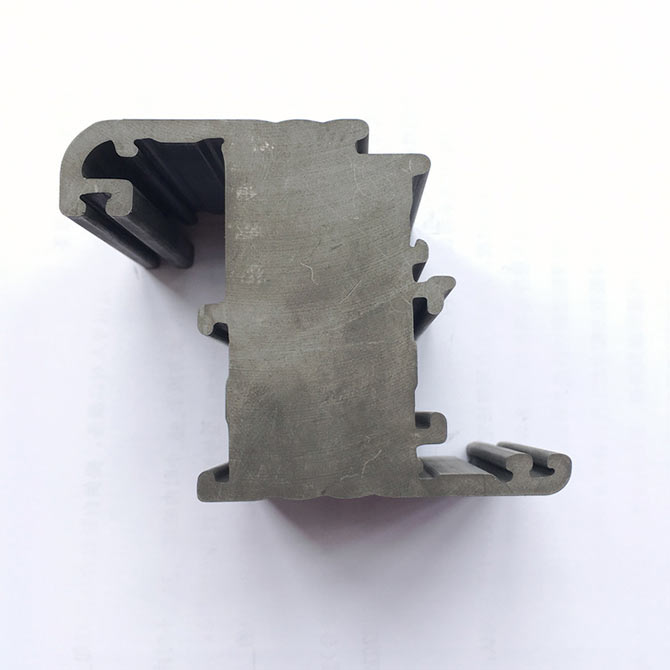

客戶寄來的樣品

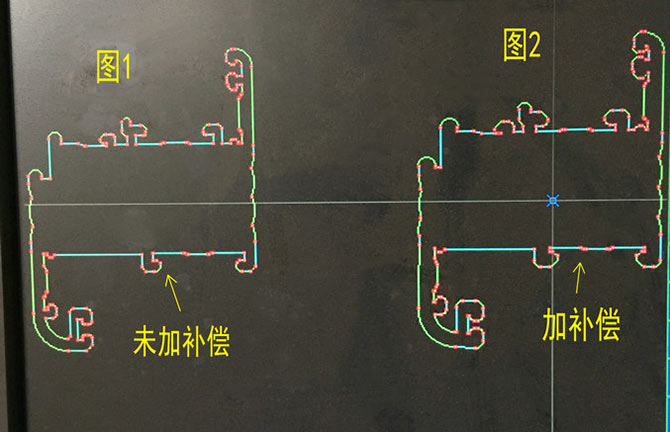

導入機器的加工圖紙
導入機器的圖紙是沒有加補償?shù)?，圖紙導入到機器之后，需要根據材料的脆硬程度、金剛石線規格等實際情況在機器的控制面板里面修改切割圖紙。加上金剛石切割線的線徑或者半徑，這就是加金剛石線補償。

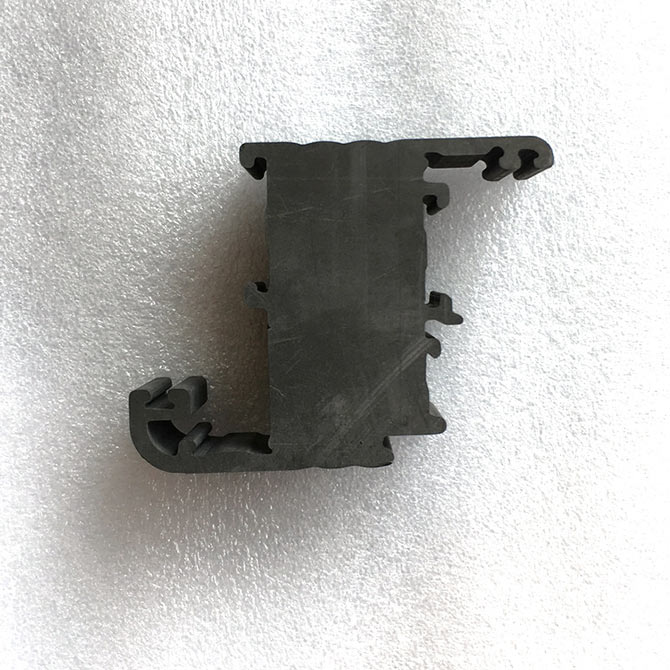

未加金剛石線補償切割出來的樣品
加補償之后切割的樣品

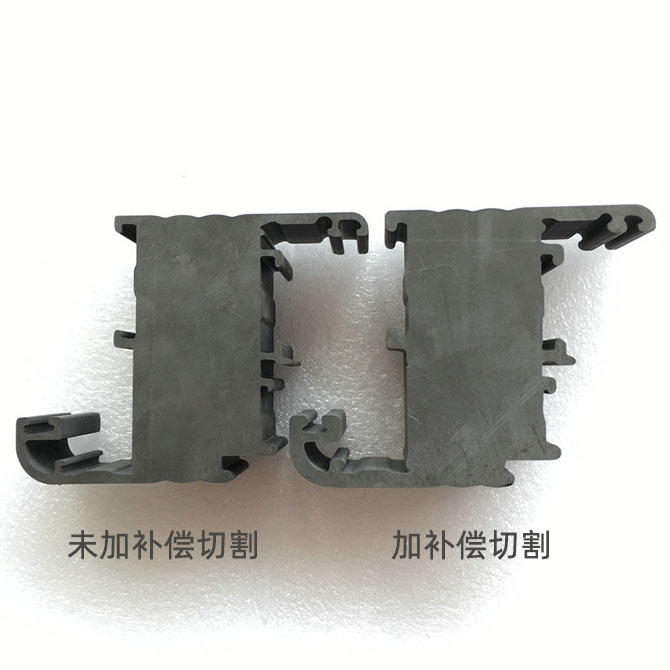

左邊未加補償切割和右邊加補償切割對比
