金剛石線切割機數控系統上面金剛石線補償怎么設置的？
泰州今科自動化技術_
關鍵詞：金剛石線切割機，金剛石線補償，金剛砂線補償設置，泰州今科技術
在金剛石線切割機的切割過程中，我們要給系統設置一個金剛石線的補償值。這個補償值的大小決定切割線的運動方向，金剛石線的補償值設置得越小，加工過程中金剛石線就越貼近工件的實際切割要求尺寸；金剛石線的補償值設置得越大，加工過程中金剛石線就離工件的實際要求尺寸越遠，切割件尺寸就越大。
總的來說，補償值設置得小，加工時金剛石線就朝工件內一些，補償值設置的數值大，加工時金剛石線就朝工件外一些。即，金剛石線補償值設置得小，切割結果工件尺寸就小，金剛石線補償值設置得大，切割結果工件尺寸就大。
忽略掉金剛石線的磨損和加工過程中的抖動對金剛石線產生的影響，設置金剛石線補償值可以直接設置為金剛石線的半徑。
一般情況下切割只是第一步初加工，后續還需要打磨等深加工，所以切割時就需要給工件留一個可以進行深加工的尺寸余地。所以這個金剛石線補償也需要留一點余地。
要注意到工件的正負差精度要求，我們必須進行試切。拿一塊質地、硬度和脆性都差不多的材料進行一個試切，比如我們的切割金剛石線徑為0.37mm，設置的補償值就應該設置為0.37mm的一半，即為0.185mm，這是忽略掉金剛石線的磨損和加工過程中的抖動對金剛石線產生的影響的情況下，但其實切割的時候，我們給金剛石線的補償設置為0.18mm，留了0.005mm的尺寸余地。
比如切割工件為圓形，工件的要求為50mm，我們給線徑為0.37mm的金剛石線設置的補償值為0.18mm，那么工件的實際切割尺寸應該為49.99mm。
但實際上，切割過程中，金剛石線對工件切割的同時也在磨損自己，材料的硬度和脆度對金剛石線的磨損影響很大，所以在一臺金剛石線切割機上面，設置多個相同尺寸的切割件，即使金剛石線補償設置的一樣，結果卻會出現很大的精度誤差。

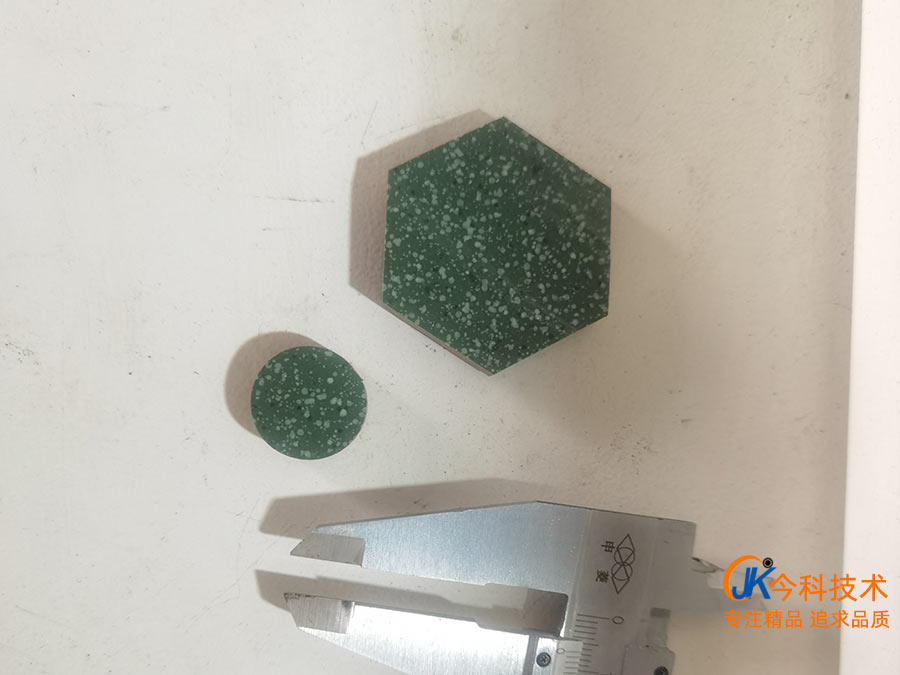

舉個例子，我們要切一個圖中的六邊形，這個六邊形就稱為工件，對邊距離要求5.4cm。我們使用的切割線是規格直徑為0.37mm的金剛石線，金剛石線補償設置為0.18mm。金剛石線運行時，會產生一定的磨損，在切割引線的時候，就對金剛石線產生了一定磨損。等切割到正式切工件的時候?qū)嶋H規格可能已經變成0.36mm，這時候的金剛石線就會沿著工件5.4cm的軌跡運行，切割時間越長，對金剛石線的磨損越厲害，切割軌跡就可能會變成5.4cm+0.005mm或者5.4cm+0.01mm等進行切割，所以會對加工件的結果產生一個正負精度誤差。

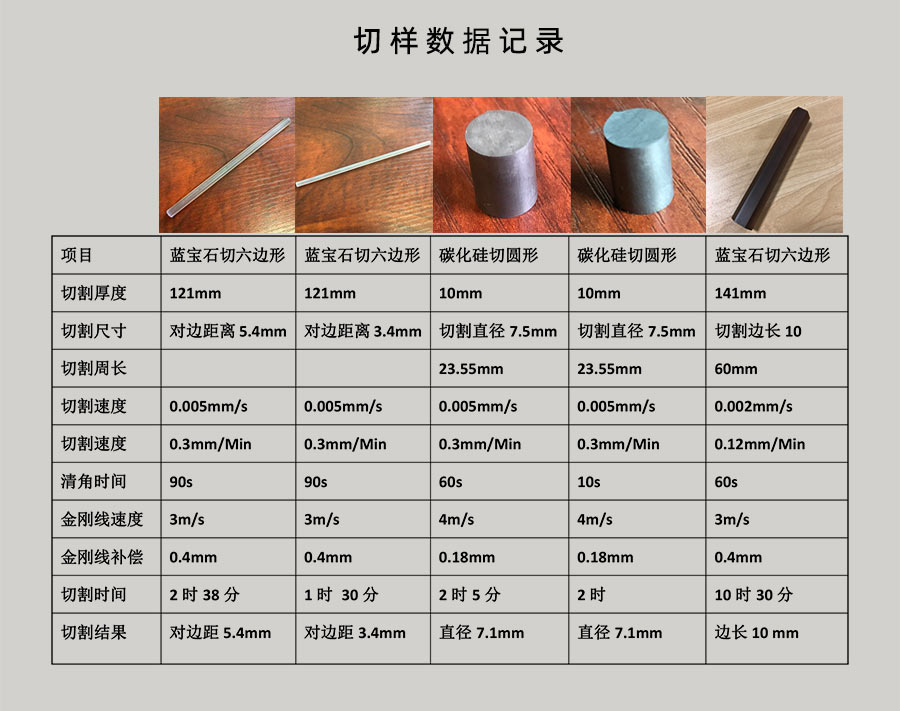

圖為部分硬度較高材料的切樣數據
當然，金剛石線補償?shù)脑O(shè)置不是確定工件加工精度的唯要因素，切割速度、進給速度、轉角延時、材料硬度、張力故障等同樣能影響加工精度，如果材料過硬、切割速度太快、進給速度又給的慢，切割過程中，容易引起金剛石線的拉伸產生變形，金剛石線抖動，從而影響到金剛石線的運行軌跡。
所以，切割一個工件時，先試切。初始補償值設置為金剛石線徑的一半，根據切割結果調整切割速度和金剛石線補償，如果想要尺寸切割留大一點，就把補償值設置大一點。如果材料硬度高，也把金剛石線補償值設置大一點，甚至可以設置為金剛石線的直徑。
