立式結構和臥式結構的金剛石線切割機床對比哪個好？
文/泰州今科自動化
立式結構和臥式結構的金剛石線切割機床，各有各的優勢，可以根據不同需要而選擇不同結構的機床。
它們的進刀方式不同：立式結構的金剛石線豎著從側面進刀切割；臥式結構的金剛石線橫著從工件的下方或者從工件的上方進刀切割。

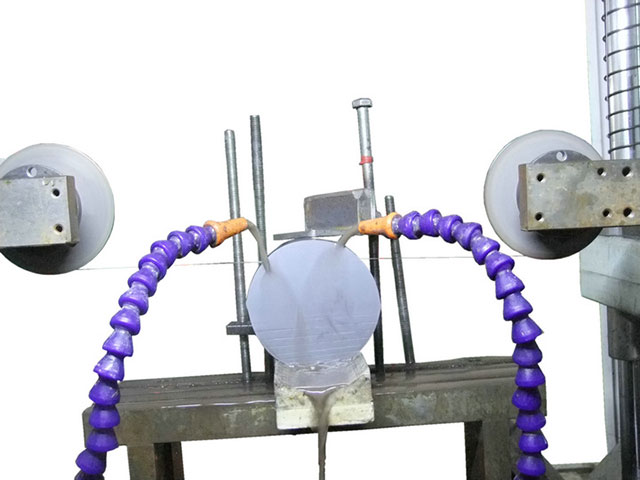

立式結構金剛石線切割機

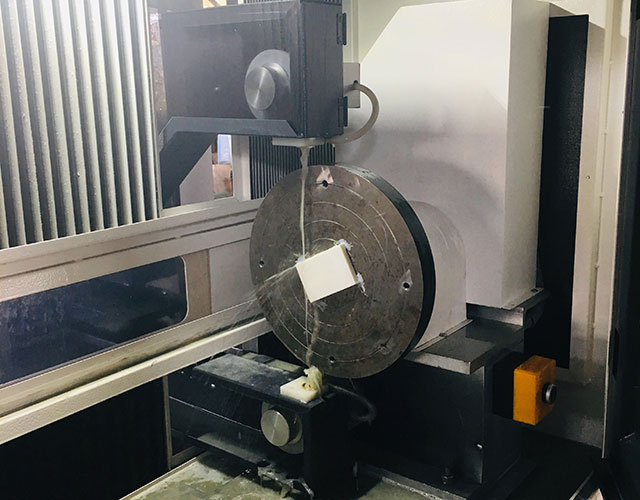

臥式結構金剛石線切割機
大體上，金剛石線切割機床立式結構有C型、T型或廠型結構，臥式結構有設計為框架結構或龍門式結構。
立式結構一般設計為接近經典的三角形全支撐結構，這種線架在切割加工時兩導輪的距離是固定的，只有工作臺和轉臺在運動，誤差精度范圍主要因素在工作臺和轉臺上；臥式框架結構金剛石線切割機加工區導線輪由四根柱子類似彈簧一樣的導軌控制，所以臥式框架結構的導線輪是運動的，加上工作臺和轉臺，比立式結構的機床多了影響加工精度的因素，因此切割相同尺寸的同一種材料，立式金剛石線切割機的表面切割質量?jī)?yōu)于臥式框架結構的金剛石線切割機床。龍門臥式結構是針對大尺寸材料設計的，承重大，機床剛性足，機床精度保持好，龍門結構穩定性和精度保持性優于框架結構臥式機床。
缺點：立式結構的金剛石線切割機床行程不適合超大尺寸超重的材料，框架結構的剛性和穩定性保持不夠。
特點：立式結構金剛石線切割機床適合小尺寸精度要求高的工件，框架結構金剛石線切割機床適合對精度要求不高的大尺寸材料。龍門結構的臥式結構機床主體和主要部件采用高強度消失模鑄造，機床的剛性足，穩定性也好，精度保持多年，是大尺寸高要求的選擇。
因此：尺寸較小的材料，通常選擇立式切割機床，特點是切割速度快，精度高。
尺寸較大的材料，通常選擇臥式切割機床，特點是裝夾方便，對材料安全有保障。
