今科GKC-P系列金剛石線切割機床采用懸臂式結構，機床的主體結構類似一個C字，因此我們稱它為C型結構。這種結構是我公司篩選2009年以來所有結構金剛石線切割機加工效果以及用戶的體驗，優先選擇的一種機型。

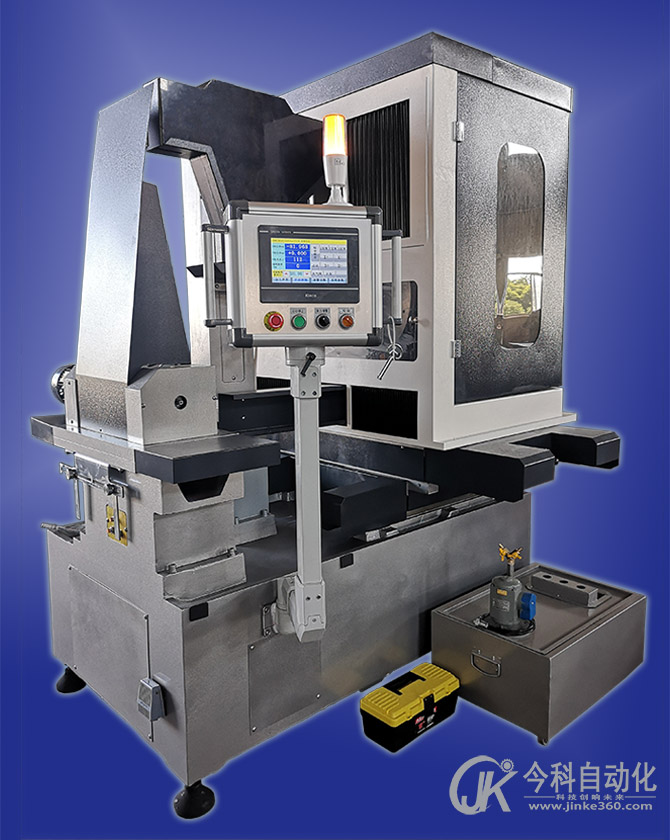

懸臂式機床之C型金剛石線切割機
今科GKC-P系列金剛石線切割機床采用懸臂式結構，機床的主體結構類似一個C字，因此我們稱它為C型結構。這種結構是我公司篩選2009年以來所有結構金剛石線切割機加工效果以及用戶的體驗，優先選擇的一種機型，融合了先進的結構設計、驅動、控制、切割、線切割機技術，獨具技術先進性、智能、安全可靠性、工作高效性、易操作性。
采用懸臂式機床結構人機接近性好，頂蓋和切割臺前面、側面的門可以打開，可切割比切割工作臺稍大尺寸，50機型能切割直徑650mm的材料，克服了其他結構對毛坯材料尺寸限制等缺點。
機床上配有上絲器套裝、腳踏、手動閥等裝置，方便一個人在無人幫助的情況下裝夾、上絲和切割等操作。
懸臂結構立柱、床身與主體部件均采用消失模鑄件一次鑄造而成，經人工兩次時效和震動時效處理，粗加工后，再存放一段時間自然時效，釋放減少殘余鑄造應力，確保機床的剛性和精度的長期穩定。部件與部件接觸面加工方式采用粗磨和精磨，裝配精度高于框架式結構的機床。機床的穩定性高于鋼結構的機床。
單邊弓形張絲，切割運行過程中金剛石線不動，工件在工作臺上呈360度旋轉切割，提高切割速度的同時減少降低切割質量的因素。不會出現像框架結構機床的四個彈簧式導軌絲桿進給不同步以及因壓力不均而導致不能保證切割精度的現象發生。
旋轉臺采用優質品牌伺服驅動，拖板由精密滾珠絲桿傳動，確保機床的精度和穩定。
采用床身與切割系統一體結構，減少占地面積。
采用工業電腦，抗干擾能力強，切割時不受震動影響，提高切割精度。
封閉環保型防水罩殼，保證工作時場地的清潔，同時，提高切削液的循環利用，節省使用成本。
操作系統是我公司專門針對脆性材料開發的智能操作控制系統，切割過程無需輸入更多數據，更加容易學會。系統增加了故障自動診斷功能，使操作更加簡單，機床故障率更低，切割效率更快。
