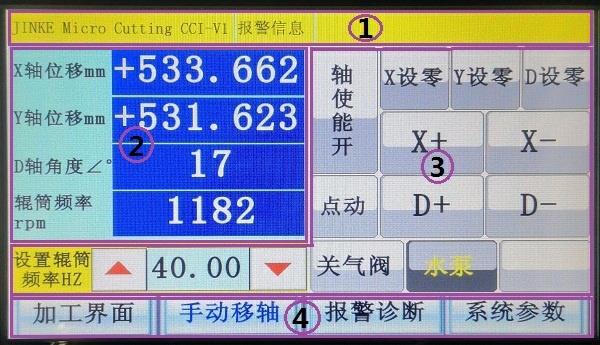

C型金剛線切片機手動界面
如上圖所示，C型金剛線切片機手動界面分4個區，詳細介紹如下：
① 區是軟件版本信息和當前報警信息滾動條；當機器出現斷線（非上線狀態下），或絲筒超程等機器故障信息時，該區右邊滾動條會顯示當前的報警信息，以便用戶排除故障報警。
② 區是機器當前數據信息區，該信息界面顯示了X和Y軸的當前位置，單位為mm,精度為0.001mm，同時顯示了D軸的角度位置數據，單位為度，精度為1°，同時顯示了絲筒的當前轉速信息，單位為rpm(每分鐘轉數)；
③ 區是機器手動點動移軸操做模式，該區域有如下幾個功能，
功能【1】：“設置輥筒頻率HZ”，通過此參數輸入框，和上下鍵可以在線修改絲筒的運行頻率（絲筒頻率0-50HZ線性對應絲筒轉速0-1400rpm）；
功能【2】：“軸使能開”該按鈕可以開關X和Y軸的使能，關閉使能后，用戶可以手動搖動機器X和Y托板的兩個搖把，進行移軸；
功能【3】：“X+ X - D+ D-”，在軸使能開啟條件下，用戶可以點擊X+或X-進行點動X正向或X負向移軸；用戶可以點動D+或D-控制旋轉臺順時針旋轉或旋轉臺逆時針旋轉；
功能【4】；“X設零 Y設零 D設零”。如圖，當前位置設零，點擊X設零，或Y設零，或D設零，可以將機器X軸、或Y軸、或D軸相對位置設為零點，以便定位控制。
功能【6】：“點動”。該按鈕是點動移軸和定距離移軸切換按鈕，按鈕顯示點動時，用戶可以通過功能【3】方式移軸。當按下此按鈕，切換至定距移軸，用戶可以通過設置X軸或Y軸的具體位移量來移動X軸或Y軸。
功能【5】：“關氣閥”，通過點擊氣閥開關，開啟和關閉金剛線的張力。在安裝金剛線時，我們可以打開氣閥，關閉張力，在絲筒帶動金剛線正常運行時，我們需要關閉氣閥，打開張力。
功能【6】：“水泵”，開關水泵，通過水泵按鈕，我們可以選擇打開，或關閉水泵。
④ 區是觸摸屏四個主界面切換區，當前界面對應的按鈕文字顯示藍色（如上圖顯示手動界面，④區手動界面按鈕文字顯示藍色）。其中按下手動移軸，系統控制模式也隨著界面的切換而而且換的手動模式；按下加工界面，同上，系統控制模式也隨之切換到自動模式；控制系統在同一時刻只允許一種控制模式。④區功能其他界面同上介紹。該區介紹在后面章節不在贅述。

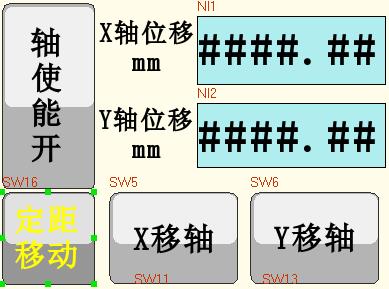

特別說明：關于定距移軸功能，及定距離移軸，該功能僅限于X軸和Y軸的定距離移軸，此距離指相對位移，單位為mm，用戶通過此功能，可以設置想要移動的X軸具體距離，按下X移軸按鈕，系統可以控制X軸電機，移動X托板移動設置的距離。Y軸的定距移軸功能同上。定距移軸功能在手動界面，按下點動按鈕，即可切換到定距移軸功能界面，如下圖所示。
C型金剛線單線切片機操作使用說明全文地址請點擊》》》《泰州今科C型金剛線單線切片機操作面板使用說明書》
