泰州今科C型金剛石線切形機加工實例：樹脂鏡片切割記錄
泰州今科自動化技術_
尺寸長*寬*高：
試樣材質 | 樹脂鏡片 |
試樣描述 | 不規則形狀，切割直徑 30mm |
加工要求 | 半圓形切割。 |
試樣加工機器 | JINKE_GKOX3040往復走絲結構金剛石線切割機切形機. |
金剛線 | 金剛石線參數（直徑0.37mm，長度300mm） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命，另一方面對切割面降溫，減小溫度對試樣的影響。 |

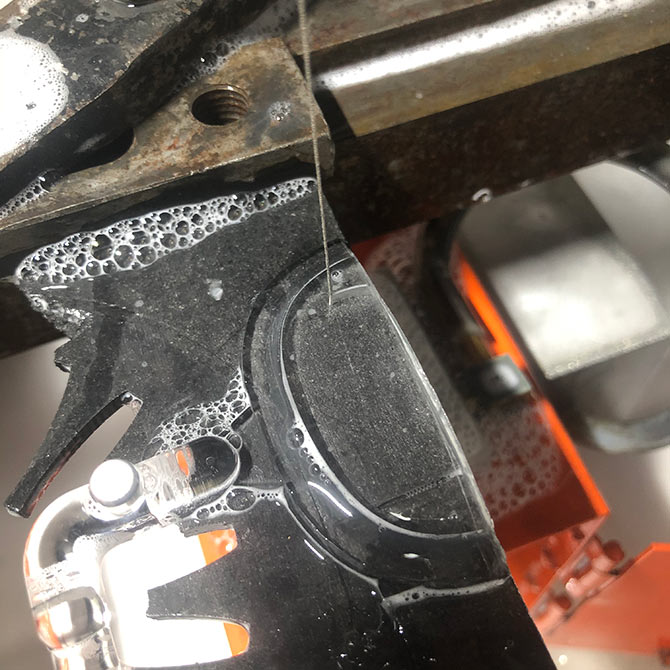

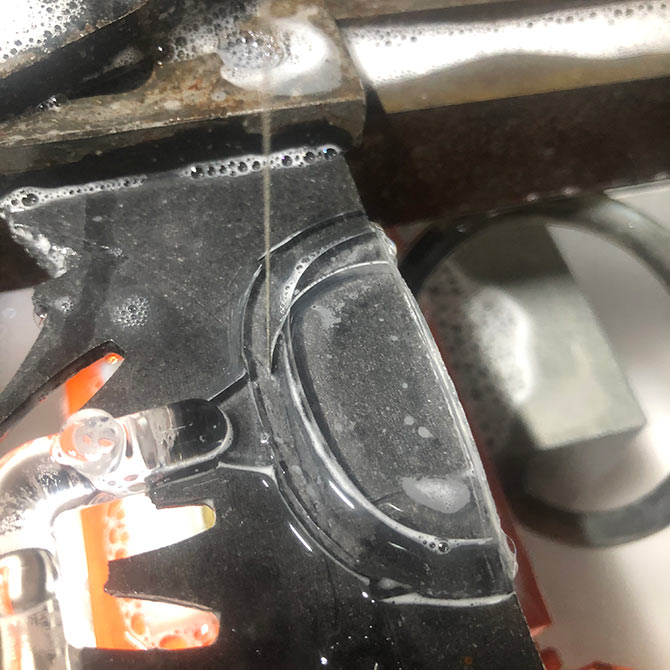

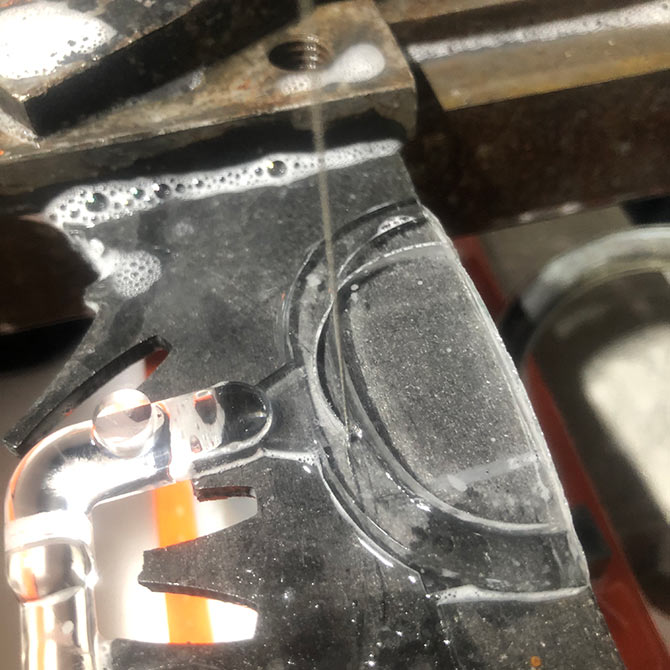

切割前的準備工作：切割前，把樹脂鏡片固定在石墨板上，再把石墨板固定在工作臺的工件架上。
切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | ||
切割直徑 | mm | 30 | |
切割周長 | mm | 94.2 | |
切割速度 | mm/s | 0.004 | |
切割速度 | mm/Min | 0.24 | |
清角時間 | s | 100 | |
金剛線速度 | m/s | 4 | |
金剛線補償 | mm | 0.18 | |
切割時間 | h |
切割結果
切割完尺寸：直徑 30.15 mm

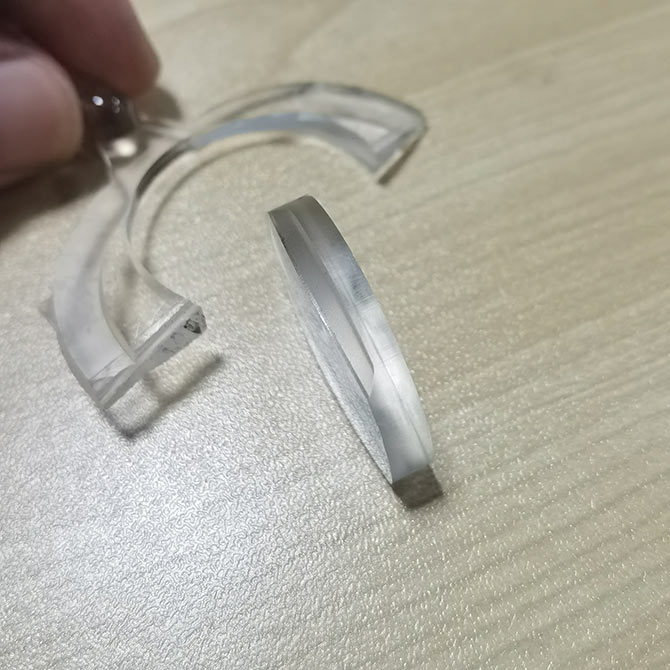

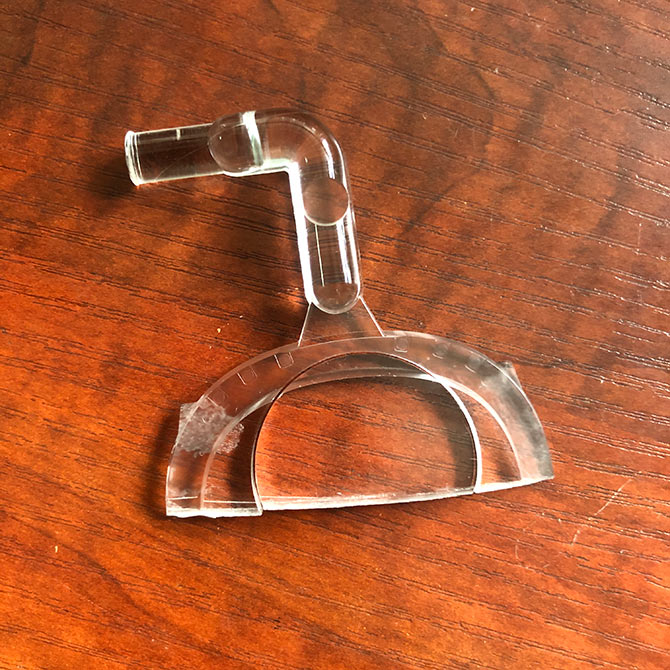

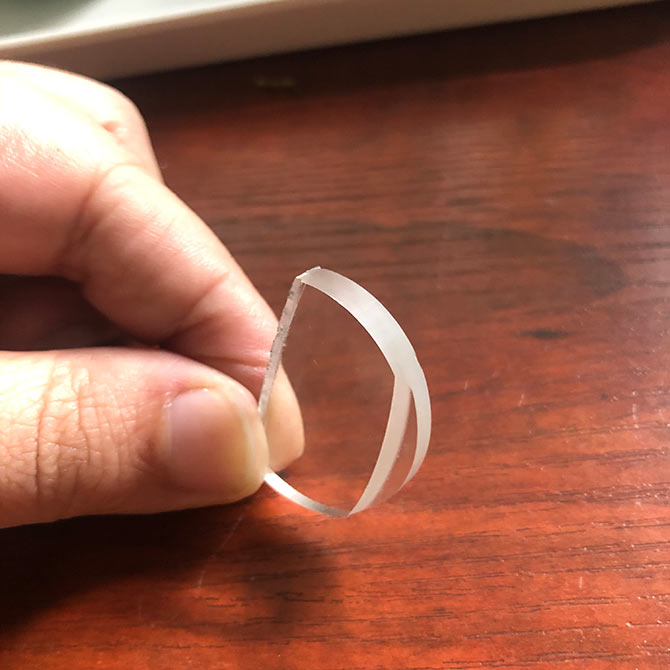

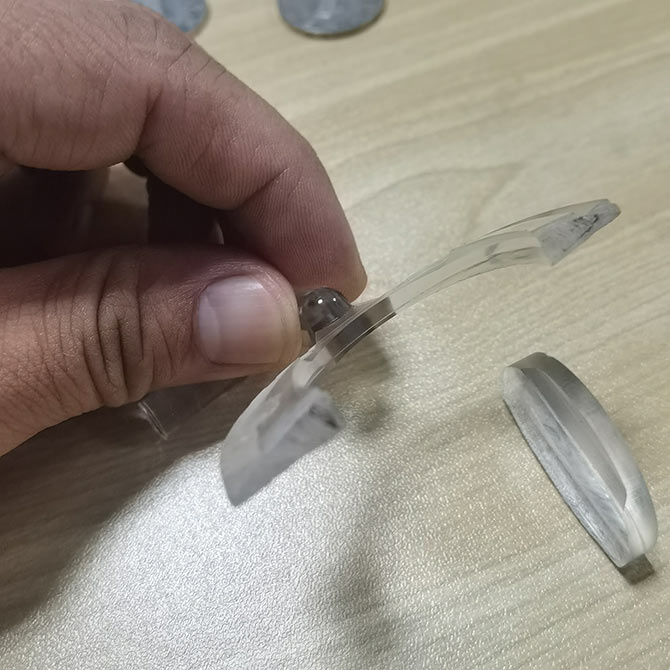

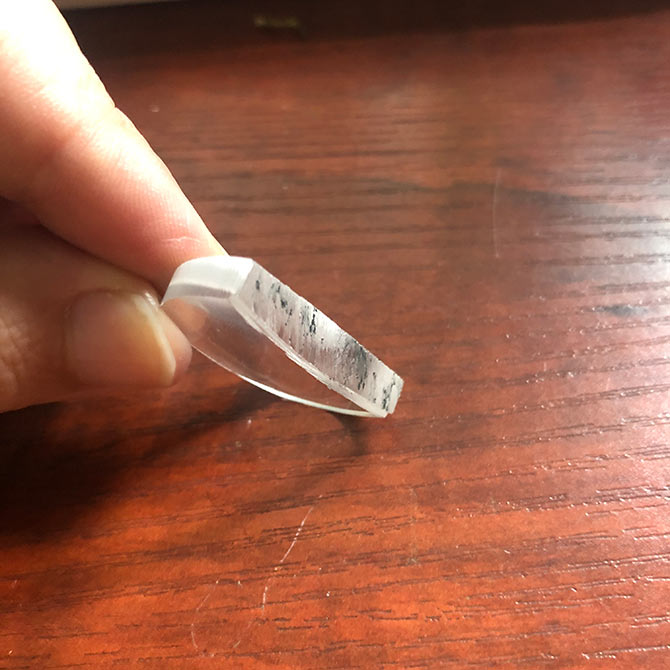

切割效果展示：
