藍寶石圓形切割記錄
尺寸長*寬*高：
試樣材質 | 脆性硬材料藍寶石 |
試樣描述 | 圓柱的三分之一,半徑11.8mm，高度95mm；莫氏硬度8.5 |
加工要求 | 圓形切割 |
試樣加工機器 | JINKE_GKCX3040 C型往復線金剛線切形機器. |
金剛線 | 金剛石線參數（直徑0.37mm，長度300m） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命，另一方面對切割面降溫，減小溫度對試樣的影響。 |
切割前的準備工作：切割前，把藍寶石圓柱固定在石墨板上，再把石墨板固定在工作臺的工件架上。

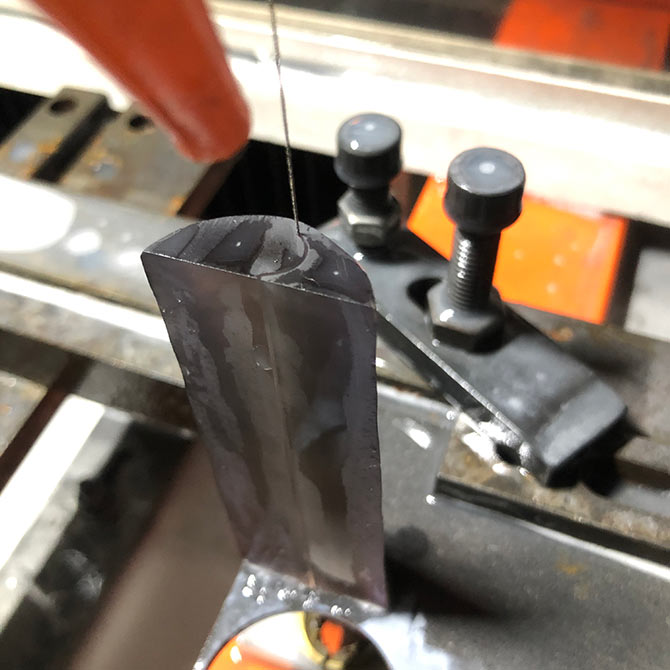

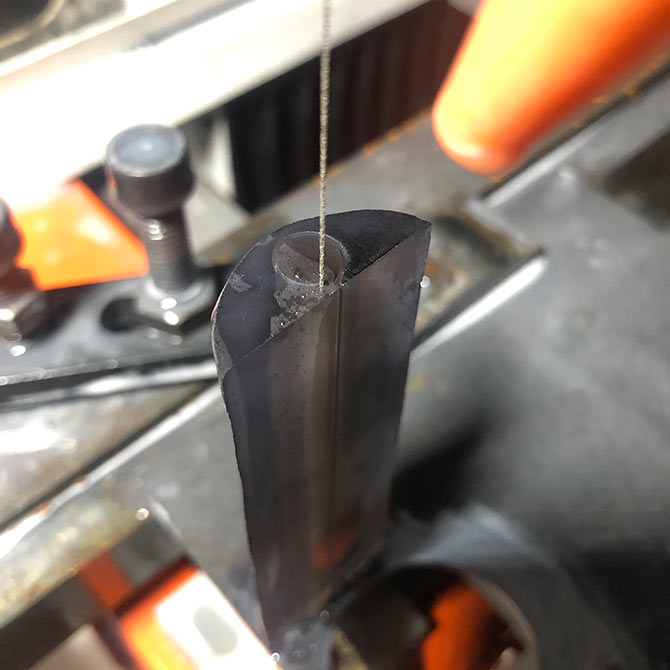

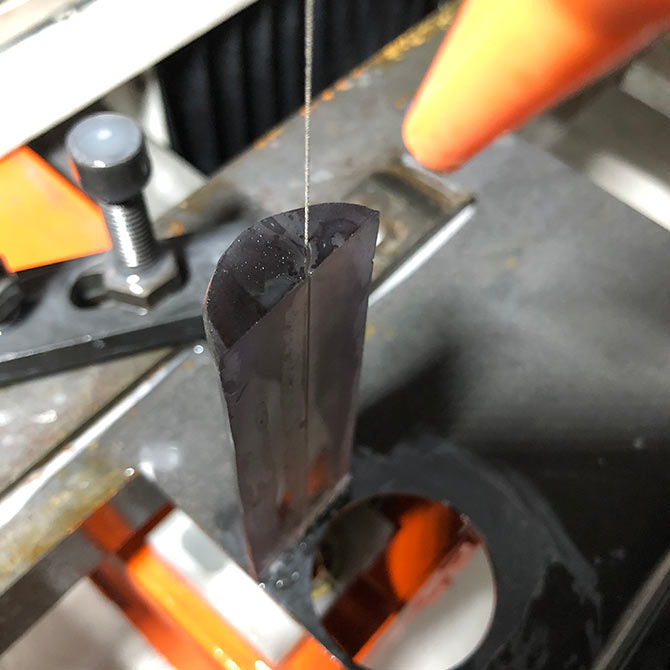

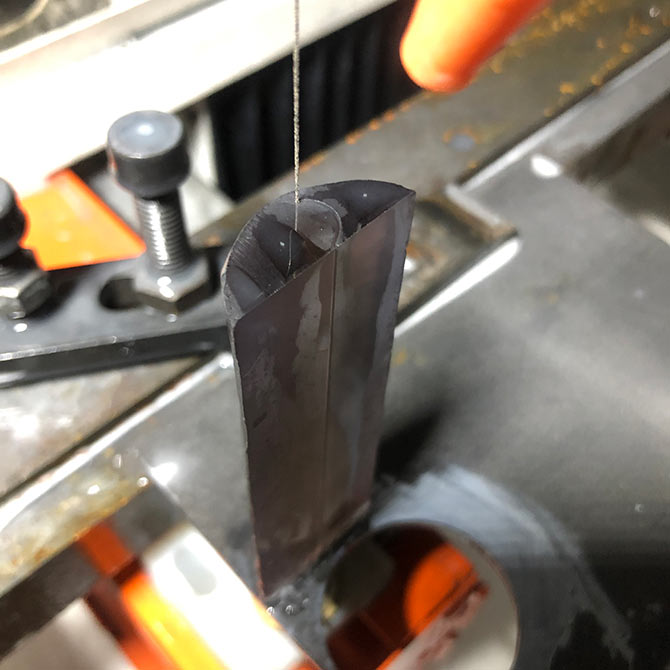

切割要求及描述：第一刀從藍寶石圓柱的三分之一處開始切割，第二刀與第一刀切口平行切割為7.5mm厚度的片。再把第一刀切下來的三分之一切一個直徑7.2mm高95mm的圓柱體。
切割工藝為直線切割。
切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 95 | |
切割直徑 | mm | 7.2 | |
切割周長 | mm | 22.6 | |
切割速度 | mm/s | 0.02 | |
切割速度 | mm/Min | 1.2mm | |
清角時間 | s | ||
金剛線速度 | m/s | 4 | |
金剛線補償 | mm | 0.18 | |
加工時間 | h | 4 |

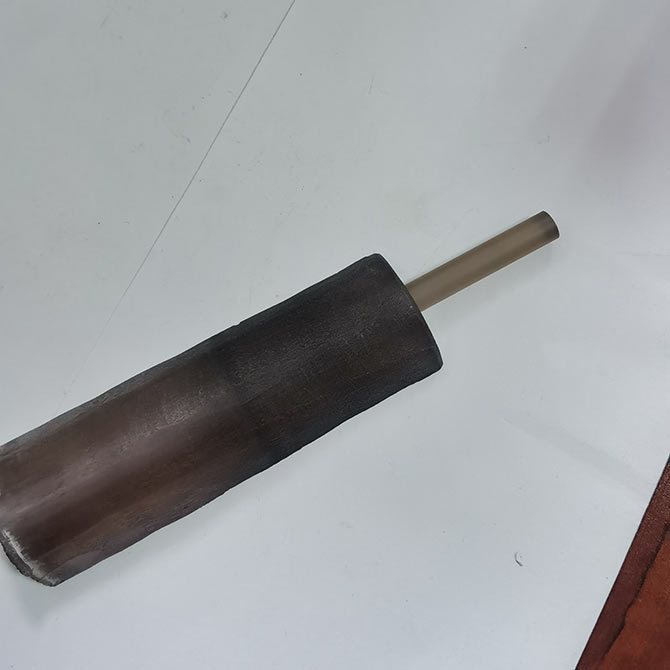

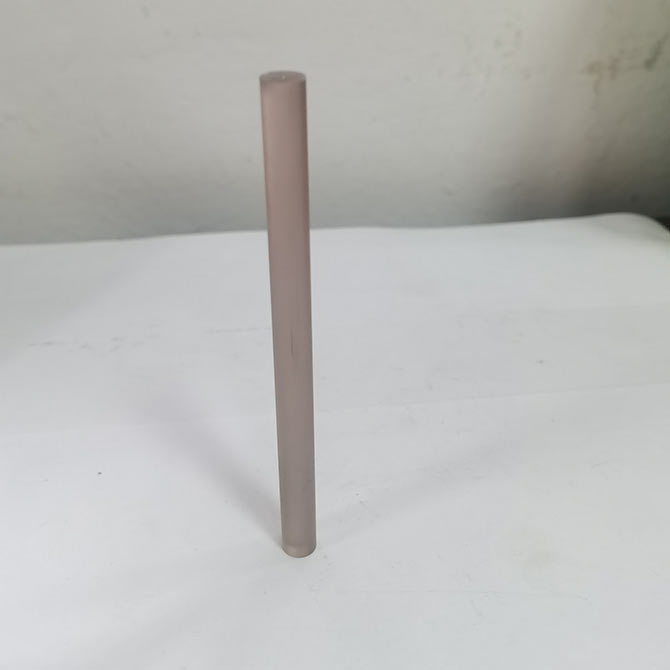

切割結果

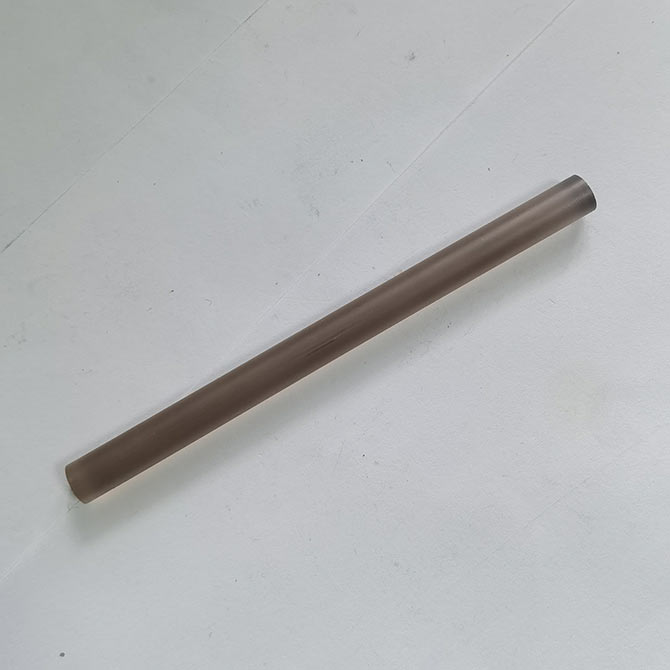

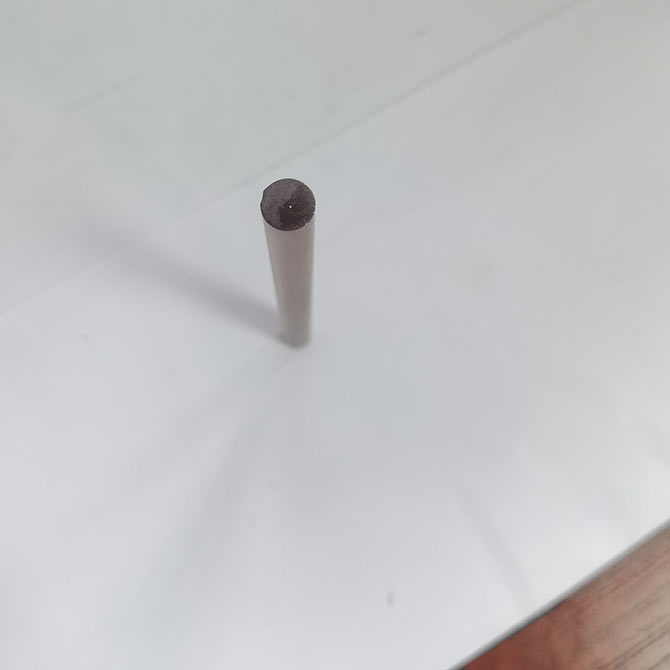

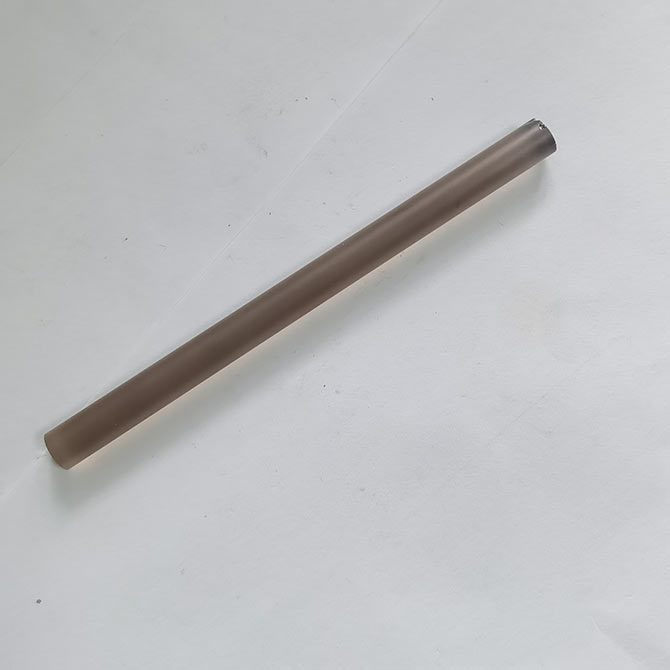

切割完尺寸：直徑7mm
