泰州今科C型往復循環走絲金剛石線切形機加工實例：藍寶石圓柱切片記錄
泰州今科自動化技術_
藍寶石圓柱切片記錄
尺寸長*寬*高：
試樣材質 | 藍寶石 |
試樣描述 | 圓柱形狀，直徑31mm，高度95mm，莫氏硬度8.5 |
加工要求 | 直線切割 |
試樣加工機器 | JINKE_GKOX3040往復線金剛線切形機 |
金剛線 | 金剛石線參數（直徑0.37mm，長度300mm） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命，另一方面對切割面降溫，減小溫度對試樣的影響。 |

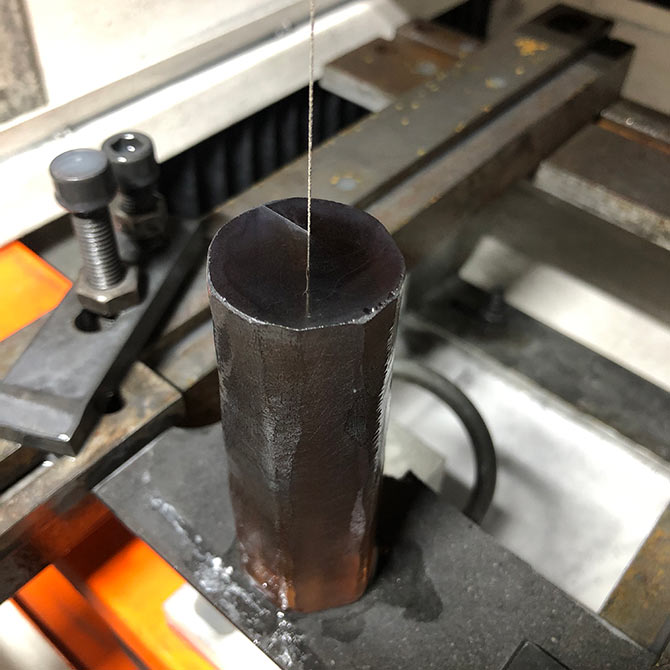

切割前的準備工作：切割前，把藍寶石圓柱固定在石墨板上，再把石墨板固定在工作臺的工件架上。
切割要求及描述：第一刀從藍寶石圓柱的三分之一處開始切割，第二刀與第一刀切口平行切割為7.5mm厚度的片。
加工工藝：直線切割。

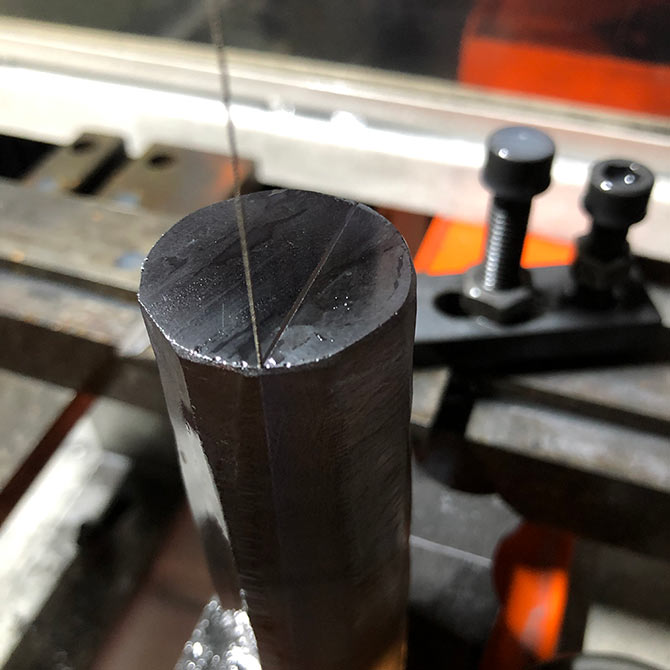

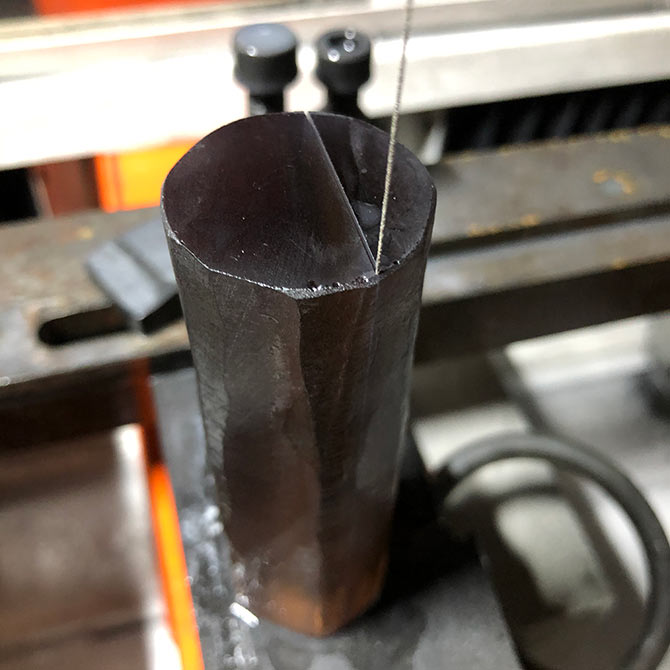

第一刀切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 95 | |
切割速度 | mm/s | 0.01 | |
切割速度 | mm/Min | 0.6mm | |
清角時間 | s | ||
金剛線速度 | m/s | 4 | |
金剛線補償 | mm | 0.18 | |
加工時間 | 1時17分 |

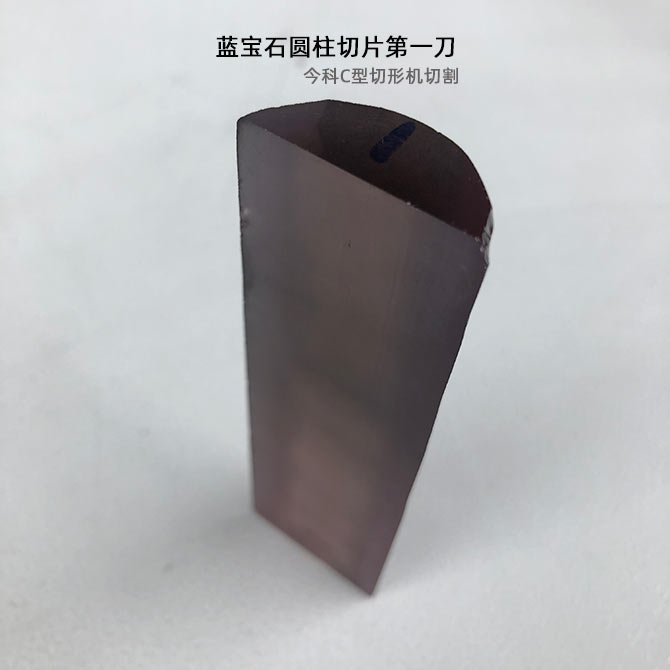

第一刀切割結果
切割完尺寸：半徑12mm
第二刀切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 95 | |
切割厚度 | mm | 7.5 | |
切割速度 | mm/s | 0.01 | |
切割速度 | mm/Min | 0.6mm | |
清角時間 | s | ||
金剛線速度 | m/s | 4 | |
金剛線補償 | mm | 0.31 | |
加工時間 | 1時21分 |

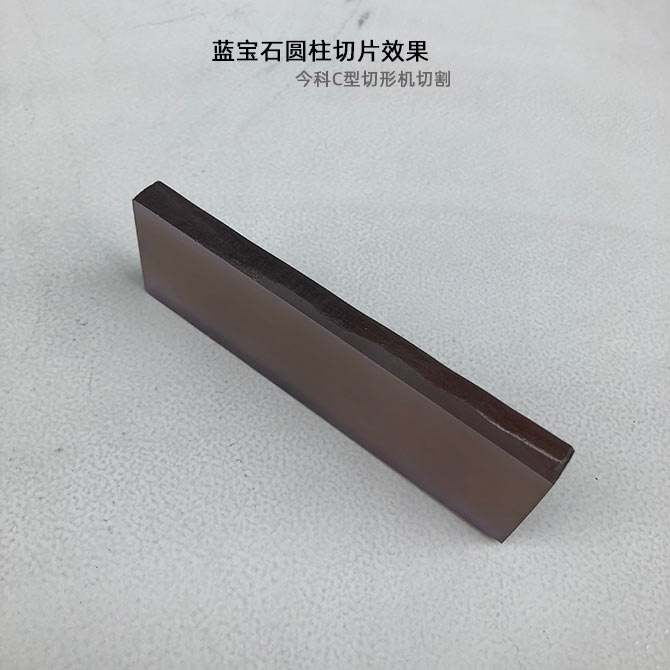

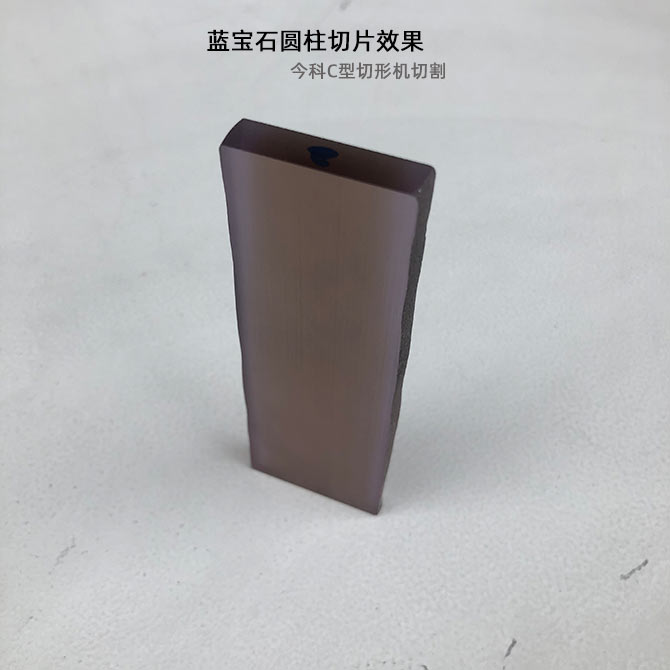

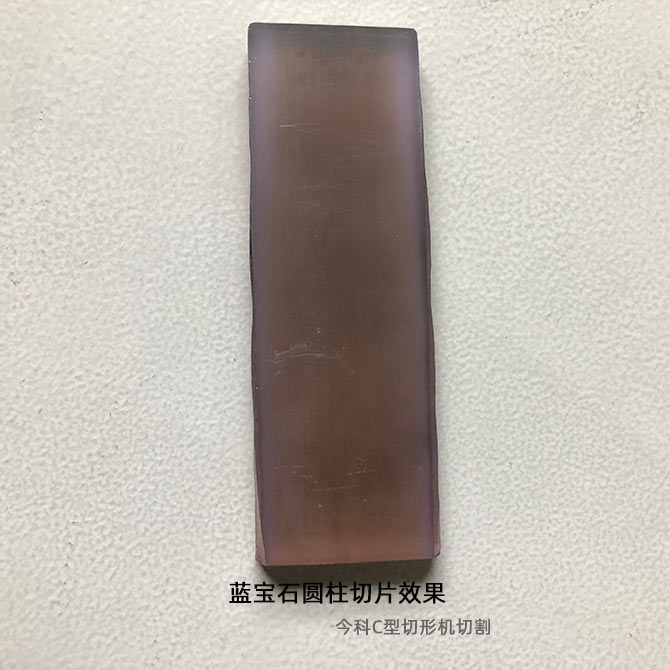

第二刀切割結果
切割完尺寸： 厚度7.2 mm
