我公司這款金剛石線切形機是屬于大尺寸石墨定制款機床，可直接導入CAD/CAXA圖紙快速進行切割。加工速度不比鋸條切割速度慢。

  1、設備概述

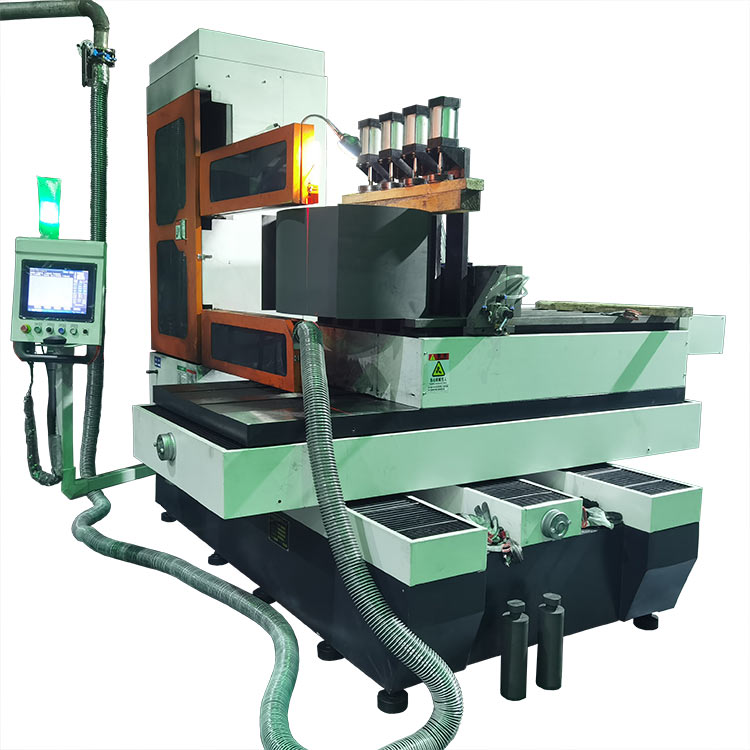

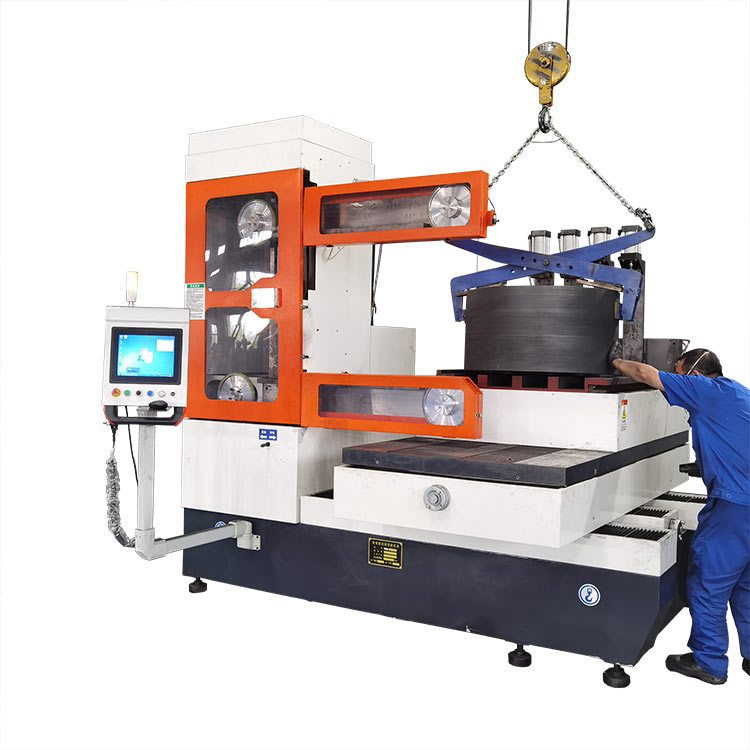

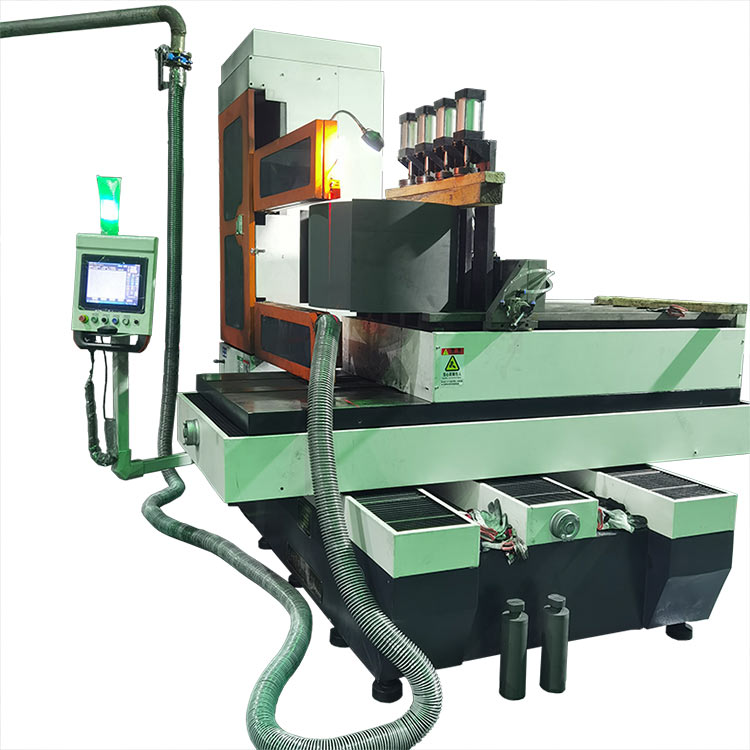

GKXO85120型環形線金剛石線瓦片機（切形機）用于石墨快速切割瓦片形狀。切割尺寸（長寬）850*400mm，有送料臺，切割厚度400~600mm可升降。本機器以特定的環形金剛石線做高速單向循環走線運動，系統內置切形數控系統，直接導入CAD/CAXA圖紙進行切割異形工件。工藝適應性強，切割表面無明顯劃痕,以切代磨,排屑性極好,金剛石線張力穩定。切割效率高，切割線速度40—60m/s，切割速度范圍6mm/Min-600mm/Min。濕切、干切均可，易操作。

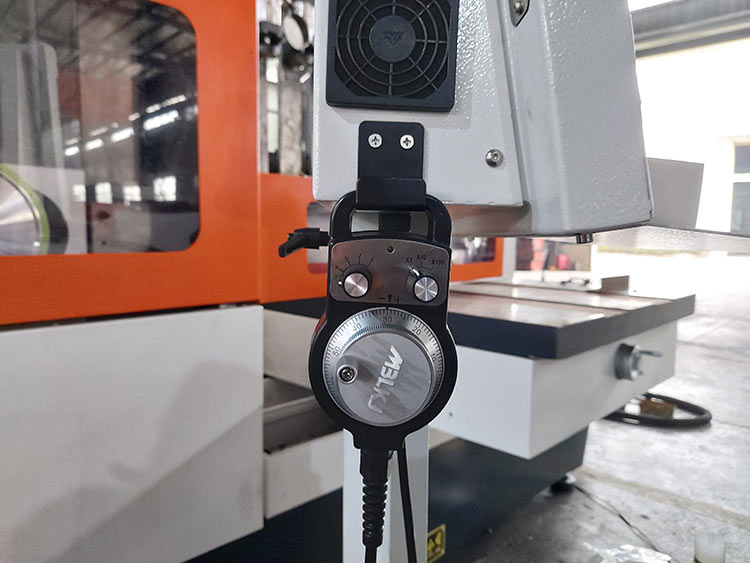

該設備人機界面友好，用戶操作容易，控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷 XY 托板電機使能后再手動搖動托板移動造成的誤差。（因?yàn)殡姍C(jī)在關閉使能時，電機保持扭矩變?yōu)?，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位。）

2、機床特點

1）、設備設計為立式結構，排屑順暢，切割速度快。

2）、本設備床身主體部件采用傳統鑄鐵澆鑄，與鋼結構相比增加了機床的穩定性。

3）、立柱設計為升降式結構，可調節切割厚度，提高了大機床切割厚度較薄材料的加工精度。

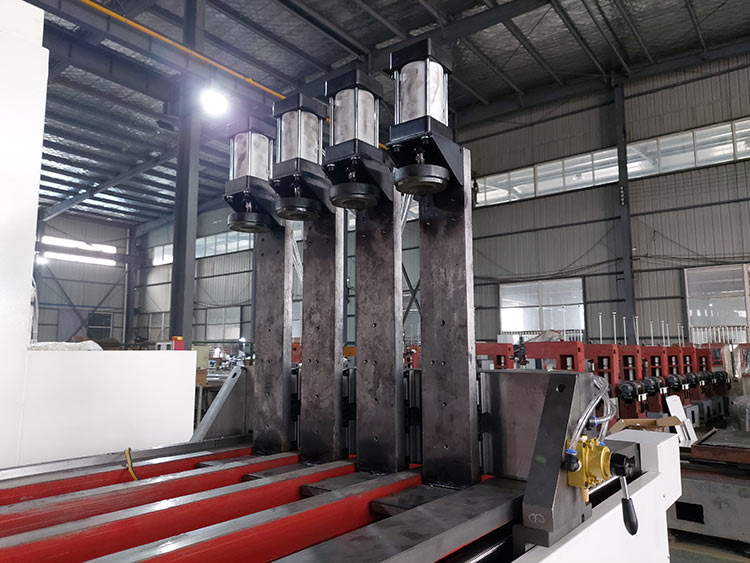

4）、開放式工作臺，且工作臺增加了送料臺，方便操作。

5）、金剛石線單向循環運動，更加提高了機床的切割效率。

6）、機床電柜合二為一，減少了對場地的占地。

3、工作原理

本機床是單線切割機，加工方式為機械加工，要求加工件材料是容易掉屑的脆性材料。它采用環形線鋸絲由電機帶動，通過導線輪做單向循環高速運動，在加工區與工件之間產生磨削，達到切割加工的目的。

4、適用范圍

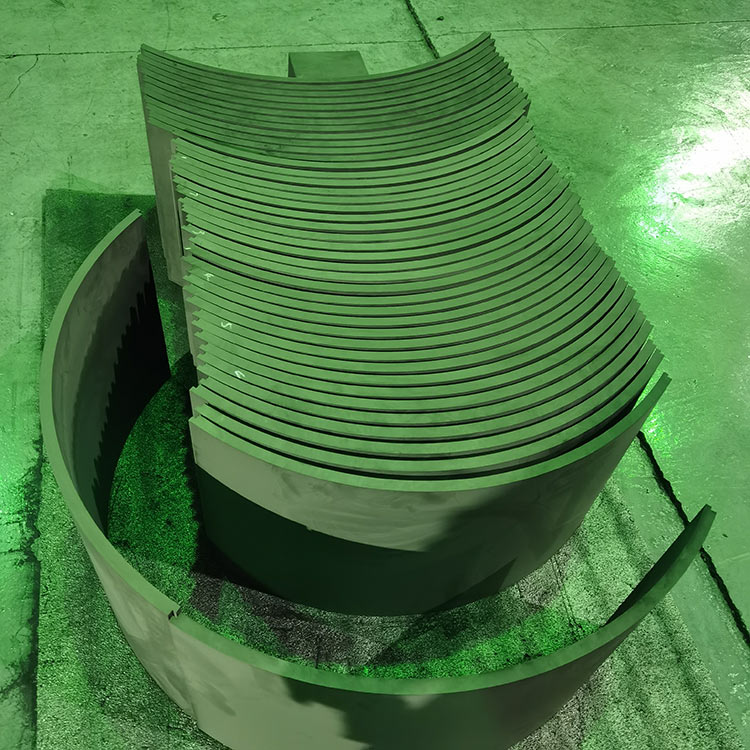

瓦形切片機是用于石墨的異形切割。

5、產品結構

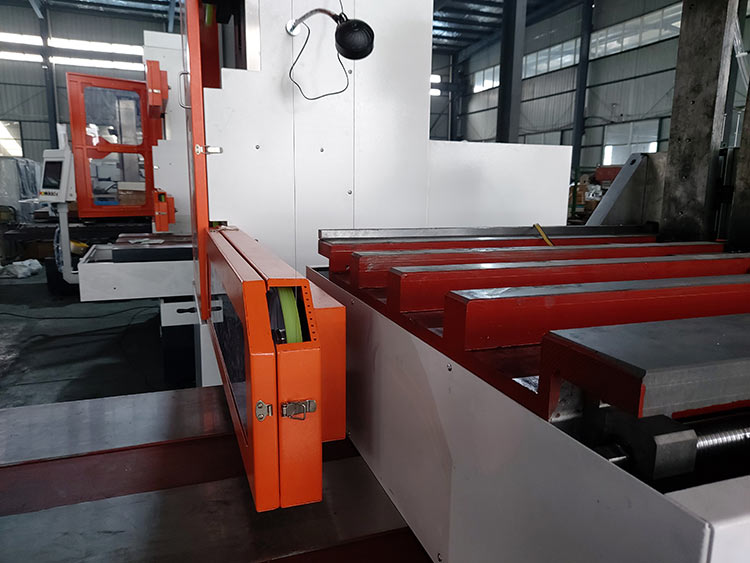

機床床身為箱式結構，是提供各部件的安裝平臺，而且與機床精度密切相關。坐標工作臺由十字拖板、滾動導軌、傳動部件滾珠絲桿、齒輪傳動機構等部分組成。主要是利用工作臺的運動，使工件與金剛石砂線之間產生的相對運動，來完成對工件的加工。

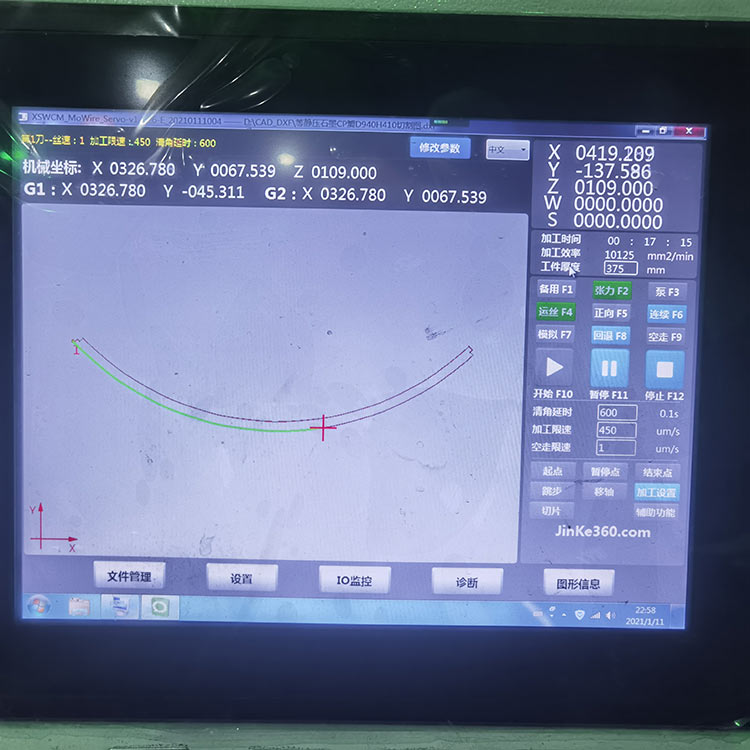

機床控制系統是今科自主開發的金剛石線切割機控制系統，采用PLC觸摸屏加鼠標方式的控制系統，操作簡單易掌握。

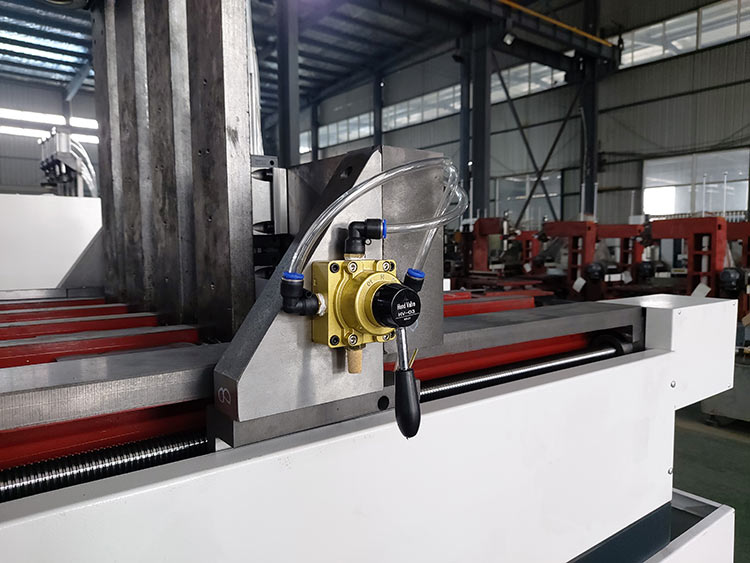

產品細節圖
