單線切割機陶瓷基片φ20mm切片0.15mm厚度誤差測試記錄/今科自動化技術

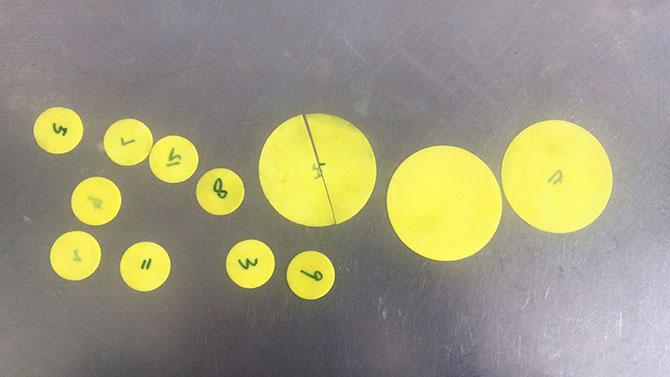

陶瓷基片切樣
切割設備：立式單線金剛石線切割機，C型結構，切割行程線架跨度360mm。
切割的陶瓷基片直徑20mm，大家都知道：大機床切小工件，誤差會比較大。
由于公司訂單客戶催得比較急，這次給這位客人來試切的陶瓷基片切割是按快速度切的。我們認為，切割速度快，切割效果不好，誤差能在客人的接受范圍內，正常速度一定能滿足客人的切割要求。
這次的陶瓷基片φ20mm切片厚度0.15mm，切割工藝仍然為直切。
檢測點如圖：

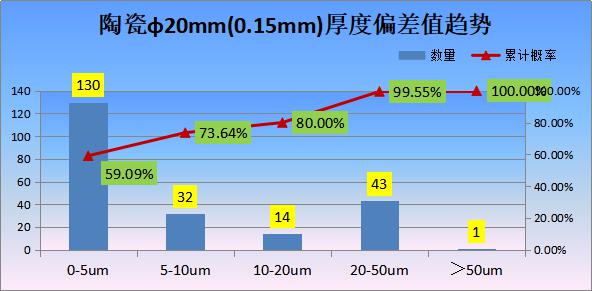

結果如下：
陶瓷φ20mm(0.16mm)厚度偏差值表 | ||||||
厚度偏差范圍 | 0-5um | 5-10um | 10-20um | 20-50um | ＞50um | |
數量 | 130 | 32 | 14 | 43 | 1 | |
概率 | 59.09% | 14.55% | 6.36% | 19.55% | 0.45% | |
累計概率 | 59.09% | 73.64% | 80.00% | 99.55% | 100.00% | |
