陶瓷基片線切割精度記錄/泰州今科自動化
金剛石線切割機使用不同的切割工藝、不同的切割速度，切割的精度都是有差異的。平時我們偶爾有客戶切樣，也是切個一兩片，很少有這樣要求高的客人，一遍一遍地寄材料過來一次一次的切割，然后再一遍一遍地檢測精度。今天要記錄的就是用行程跨度360mm的機床切割Φ20mm黃色陶瓷基圓片的切割精度情況。
客人要求：
陶瓷片線切割要求
線切割 陶瓷基（直徑20-55MM）
要求：
①切割成厚度0.25mm，厚度公差±5um的片子若干片，方便檢測厚度均一性.
②我們會將切割好的片子切割成1×1mm的小方片用厚度測試儀進行厚度檢測，來驗證厚度的均一性，要求厚度均勻性達到98%以上，
③切割后片子的表面潔凈度要和研磨前相當。
④同時研磨后片子的破碎率小于2%。

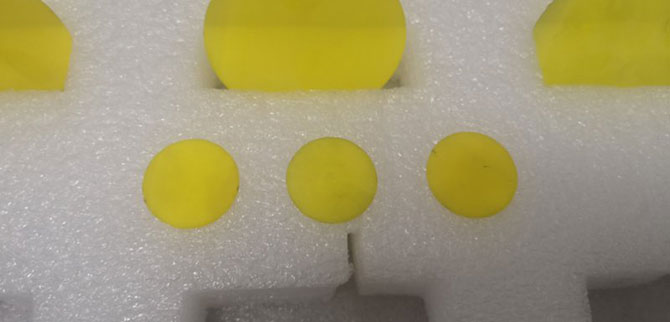

客人寄來的材料是黃色的陶瓷圓柱，圓柱直徑只有20mm、55mm，切割尺寸為0.25mm規格，要求正負誤差為5個微米。而我們現在現存最小的樣機的切割長度為360mm，客人這種規格，需要定制特小的機床才能做到那樣精密切割，因為訂單并沒有確定下來，我們只能用切割長度為360mm的那臺機床切。這次我們選擇的切割工藝是直切。然后把切樣寄回給客人，進行單點和多點檢測切割精度。
檢測點如圖：
測試結果如下：
陶瓷片φ20mm（0.25mm）厚度偏差值表 | |||||||||||||||||
厚度偏差范圍 | 0-5um | 5-10um | 10-20um | 20-30um | |||||||||||||
數量 | 21 | 12 | 5 | 2 | |||||||||||||
概率 | 52.50% | 30.00% | 12.50% | 5.00% | |||||||||||||
累計概率 | 52.50% | 82.50% | 95.00% | 100.00% | |||||||||||||
對這個結果，客人是認可的。因為大機床切小尺寸，精度是差許多。尤其是金剛石線切割這種物理切割方式，機床的行程大小、切割速度、切割工藝，能直接影響加工精度。
