產品用途

本機器用于對石墨、陶瓷等脆性材料切片和切形狀的加工。

加工能力

可進行圓料φ600mm*L700mm,方料600*600*700mm的切片。

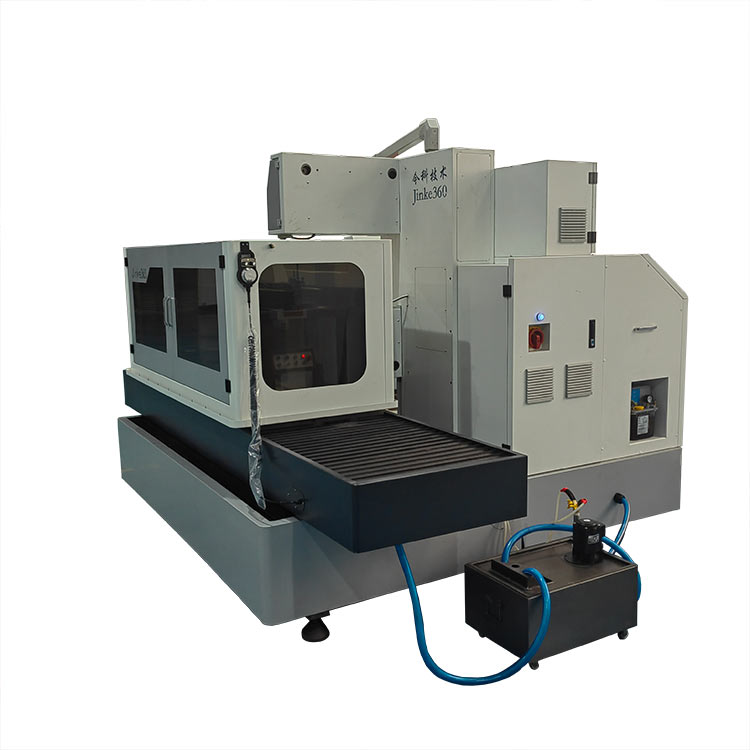

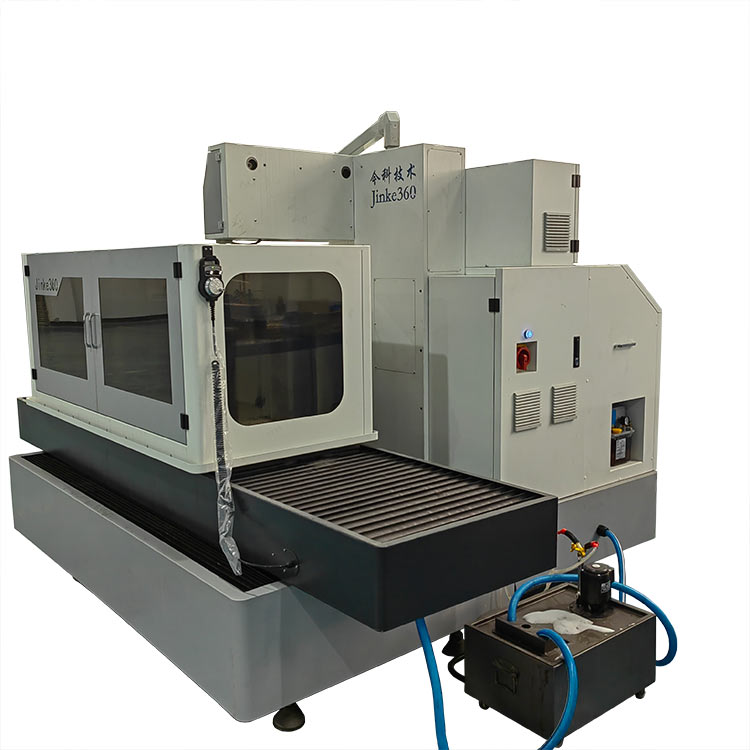

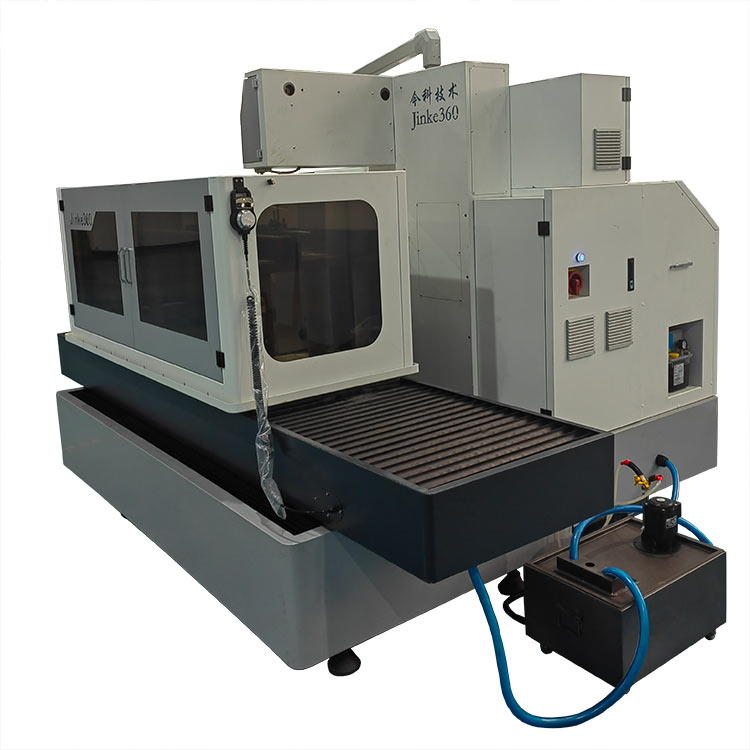

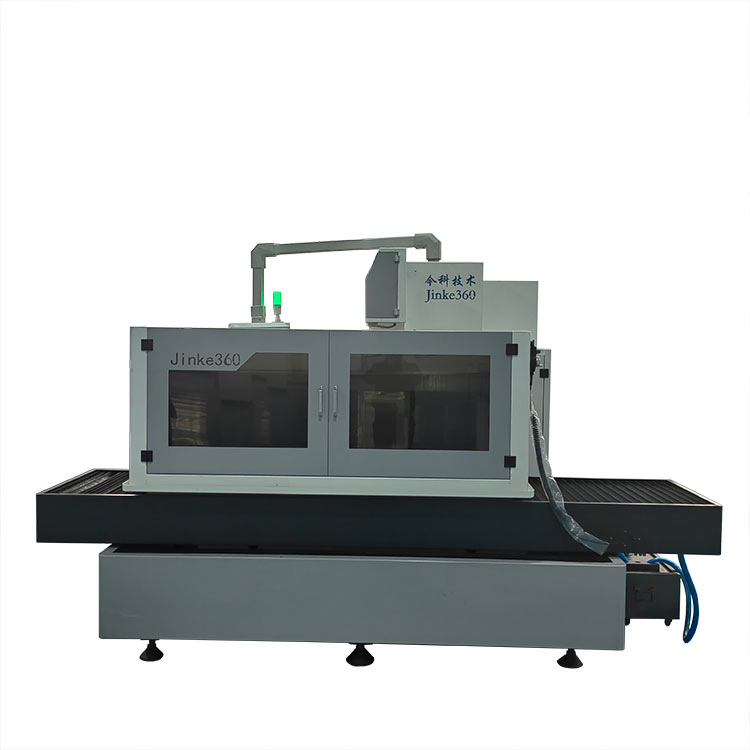

新款GKOS60環形金剛石線切片切形機的導線輪軸芯防護等級更好，使用壽命更長。

切形時，只需將CAD或CAXA畫好的圖紙保存為DXF格式，在切割軟件里打開，做好軌跡規劃，即可開始切割。繪制的圖紙可以通過USB接口導入。

產品特點：

1、整機材質選用HT250鑄件，長期使用結構穩定不變形，精度保持性穩定。

2、張力采用伺服張緊，張力穩定性好，響應快，又可以根據不同線徑調節張力，實現不同需求的恒張力切割，切割面光潔高。

3、X軸（位移軸）和Y軸（切割軸）采用高精度滾珠絲桿和直線導軌傳動，運行絲滑平穩，定位精度和重復定位精度高。

4、新款設計增加了接料功能，大大降低了操作人員的工作強度，方便操作人員操作數臺機器。

5、工業觸控一體機+PLC+伺服架構，系統穩定可靠，又不失性能強悍；操作簡單，又不缺功能完善。

6、環線設計、上線簡單，操作人員兩分鐘即可完成換線。

7、Z軸伺服升降，便于切割不同高度材料時，移動最近切割導輪距離，提高切割精度。

8、主要電氣元器件選配標注基本為國內上市公司品牌，品質穩定，保證系統產期高效、穩定運行。

9、專業智能金剛線切割控制軟件可以運行在Windows 7、Windows 10或更高版本系統，兼容性好?？刂栖浖闪硕嗄杲饎偩€切割工藝，具有清角多工藝處理、多段速切割、矩陣切割等工藝。留有多種擴展接口，可以穩定和下位機機械手等通訊，實現同步控制。

10、設計了吸塵管道接口，可以和用戶端吸塵器口輕松連接，有效降低了切割過程中產生的粉塵對操作人員和周邊設備的侵害。

11、吸取三年疫情期間無法為客戶提供機器維護服務的教訓，新款機器設計了物理網功能，通過授權，我們可以遠程對機器進行維護、遠程示教、遠程系統升級、遠程故障診斷等，有效提高效能和對設備全生命周期管理等。

工裝夾具

通用夾具為虎鉗或氣缸裝夾，也可根據用戶實際需求，設計更適合用戶使用的工裝夾具。

工作原理

GKOS60本機器切割線采用環形線，（它是由一根附著有金剛石顆?；蛭⒎鄣沫h(huán)形鋼絲線，）由電機帶動，因為環形線的特點，驅動金剛線的主動輪伺服電機不需要換向，速度可以達到3000-4000rpm，因此切割端線速度可以達到30-59m/s,對材料產生高速磨削。機械磨削加工，要求加工件材料是容易掉屑的脆性材料，由于線性的柔性，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

另外可根據材料的具體需要，定制更適合客戶需求的專用切割系統。

采購說明

1、針對不同材料和用戶具體需求，可干切，選配吸塵集塵器；可霧化氣冷切割，配霧化裝置；可水冷切割，配冷卻泵系統。采購用客戶可根據自己實際需求選擇。

2、另外提供30L無油靜音空壓機，可供客戶選購。

適用范圍

各種導電、半導電和不導電的脆性材料，如碳化硅、單晶硅、藍寶石、石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等，理論上講，只要硬度小于金剛石（莫氏硬度十）的材料均可使用本款金剛石線切割機加工。但是，由于環形金剛石線的長度有限，建議環形線切割的硬度不要超過莫氏硬度7度以上的材料，可以降低磨損速度，提高金剛石線的使用壽命。
