設備用途
JINKE_GKOP70H臥式環形線從上往下橫切機,用于莫氏硬度略低的脆性材料截?cái)?、去頭尾和切片。性能優點:快速截?cái)啵呔惹衅?。理論上講,凡是低于金剛石硬度的都可以切。實際因環形線長度限制,盡量選擇切割硬度較小的脆性材料更好。
加工能力
可進行圓棒料700mm*1100mm,方料700*700*1100mm的截?cái)嗪颓衅?/span>
截?cái)嗄芰Γ洪L(zhǎng)度700mm以內的截?cái)嗪皖^尾不規則部分截?cái)唷?/span>
切片能力:2-400mm高精度切片。
產品結構

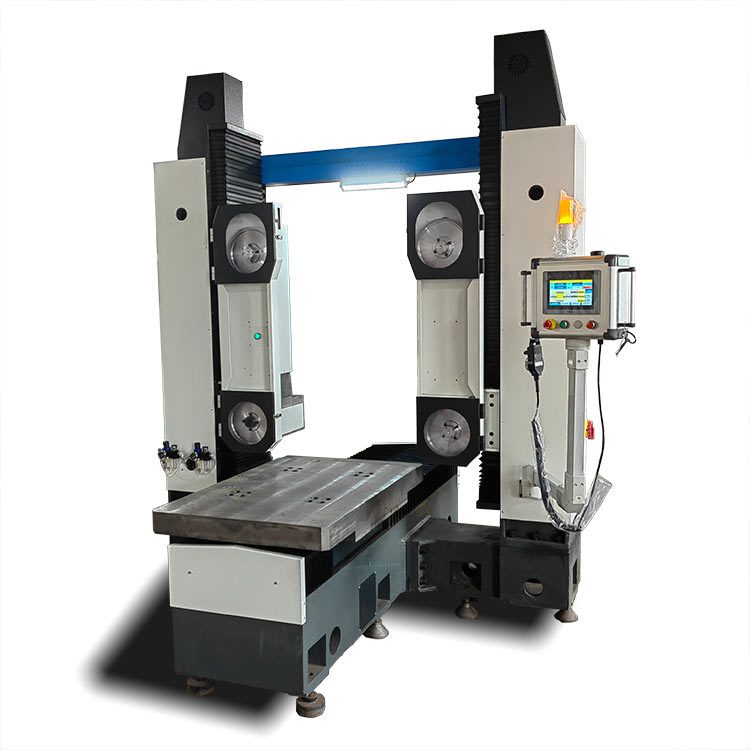

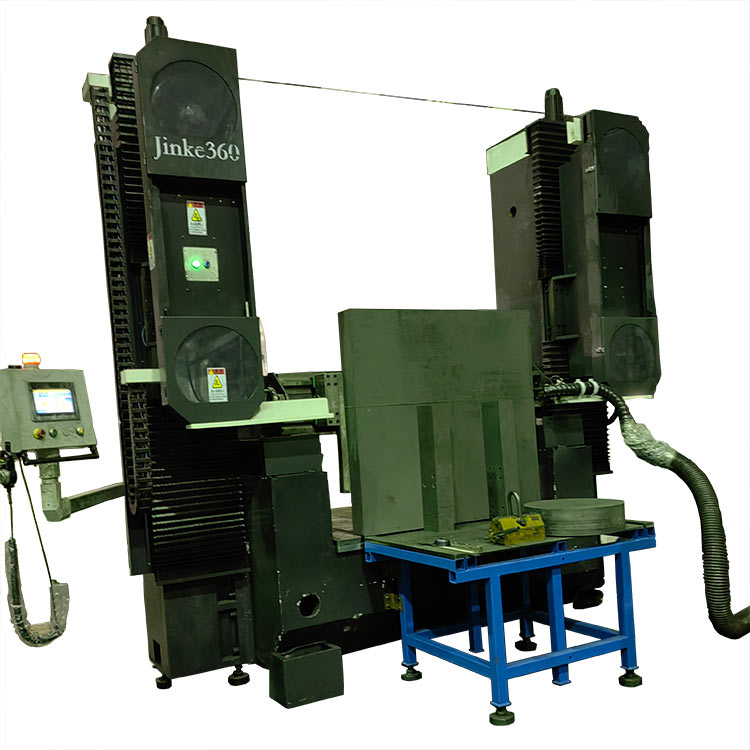

JINKE_GKOP70H臥式環形線從上往下橫切機龍門結構設計,材料水平固定在工作臺上,切割線橫向從上往下切割,能確保材料安全,針對不同材料,可干切(配備吸塵集塵器),可加冷卻液切割(有冷卻系統),可噴霧切割(霧化冷卻系統)。用戶可根據自己的材料選購切割方式。
產品特點
1、龍門橫切結構,設備結構緊湊,小鋼炮設計理念,節省空間,又不失強悍功能。
2、整機材質選用HT300鑄件,長期使用結構穩定不變形,精度保持性穩定。
3、張力采用氣動張緊,選用高精度氣動調壓閥和氣缸,張力穩定性好,又可以根據不同線徑調節張力,實現不同需求的恒張力切割,切割面光潔高。
4、X軸(切割軸)和Y軸(位移軸)采用高精度滾珠絲桿和直線導軌傳動,運行絲滑平穩,定位精度和重復定位精度高。
5、觸摸屏+PLC+伺服電機架構,操控簡單可靠。傻瓜式操控,操作人員培訓時間短,有效降低人力成本。
6、集成了多年切割工藝數據,保證了切割時應力小,切割崩邊少,切割面平整度高。
性能優點
1)機器可連接物聯網。把機器聯網,廠家可以遠程查看和排檢設備故障情況,并遠程升級系統。
2)可以選購增加生產中心平臺功能,實現多臺設備展示在一個平臺上,實現數據統一、流程統一、生產統一規范。多站一人完成監控,降低運營成本。
3)切割面平整,環線切割,無需往復式放線和收線,因此切割面不會出現波浪紋,表面平滑。
4)產能大,采用環線切割,不同于傳統長線往復式切割,無需放線收線的過程,因此切割效率更高,一臺今科環線切片機的產能可達傳統往復式切割機產能的6倍以上。
5)控制系統增加電子手輪移軸,操作方便省力,同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。
6)環線設計、上線簡單,熟練操作人員一兩分鐘即可完成。
名稱 | 數據 |
截?cái)喑叽?/span>mm | 圓棒料(φ*L):φ200-700*1100mm |
方料(W*L):150-700*1100mm | |
切片厚度mm | 1-400mm |
X軸行程mm | 700mm |
Y軸行程mm | 1100mm |
切割高度mm | 700mm |
導輪中心距mm | 1000 |
有效切割厚度 mm | 700 |
XY定位精度mm | 0.008 |
張力范圍N | 90-120 |
導線輪直徑mm | 250 |
導線輪槽數 Cn | V形4槽 |
金剛線直徑 mm | 0.45-0.8 |
金剛線速度m/s | 1-53 |
金剛線長度mm | 約3710 |
XY進給速度 | 0.001~20mm/s(0.06~1500mm/Min) |
機器尺寸(長*寬*高)mm | 1600*1900*1700 |
機器重量kg | 1700 |
承重kg | 700 |
供電電源 | 1AC220V/50HZ |
功率 | 1.7KW |
備注:由于設備的不斷更新,設備結構、外形尺寸、部分參數及鈑金有所更新,設備圖片以新出廠產品為準。
保修信息 | |
保修政策 | 全國聯保,享受三包服務 |
質保時間 | 1年 |
質保備注 | 1年有限現場保修(3個工作日) |
客服電話 | 0523-86883299;17798896369 |
電話備注 | 周一至周五:8:30-17:00(節假日休息) |
詳細內容 | 一、免費負責調試; |

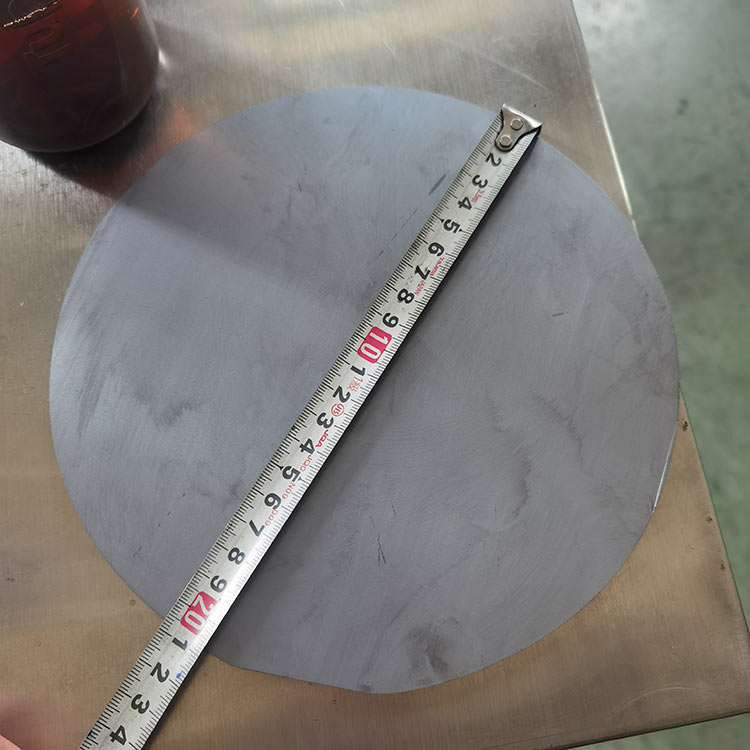

單晶硅切樣
