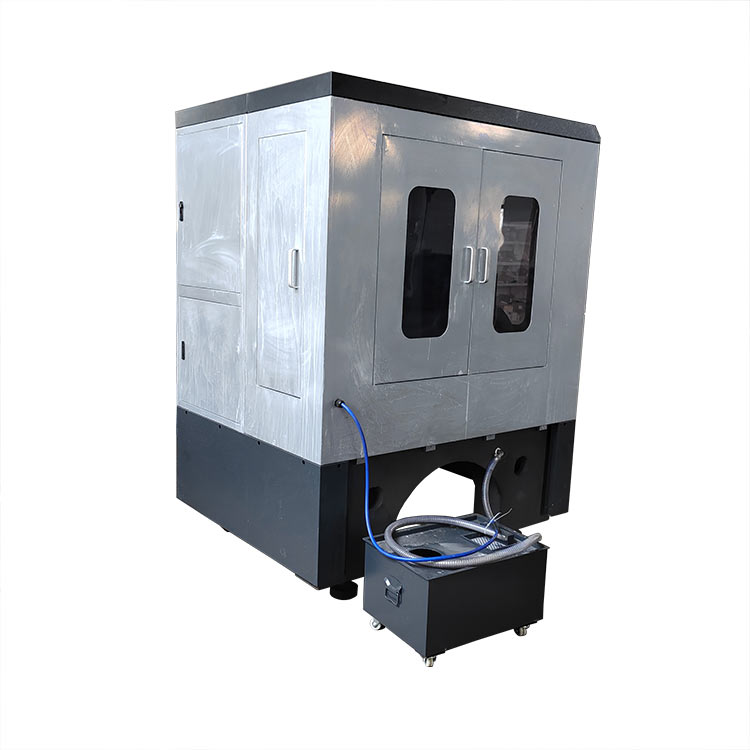

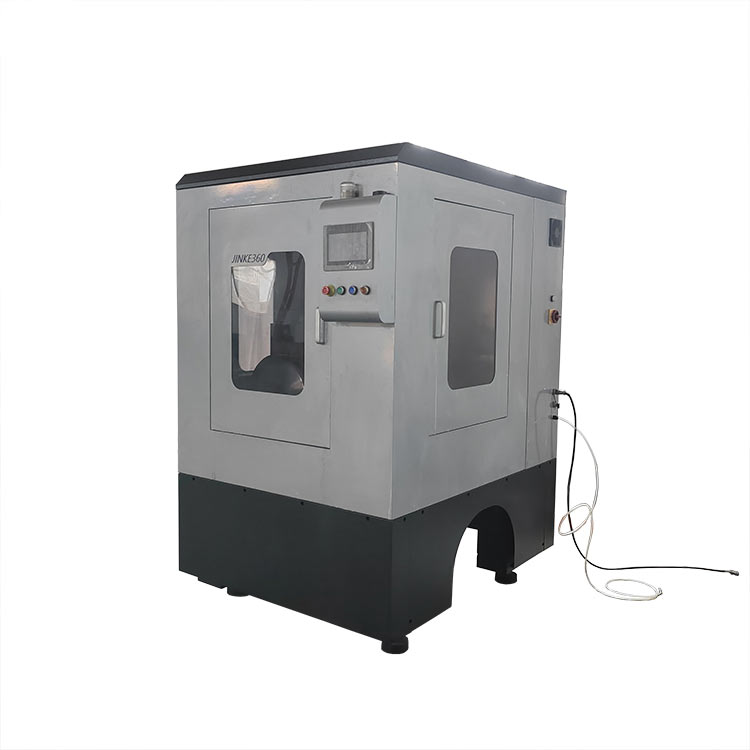

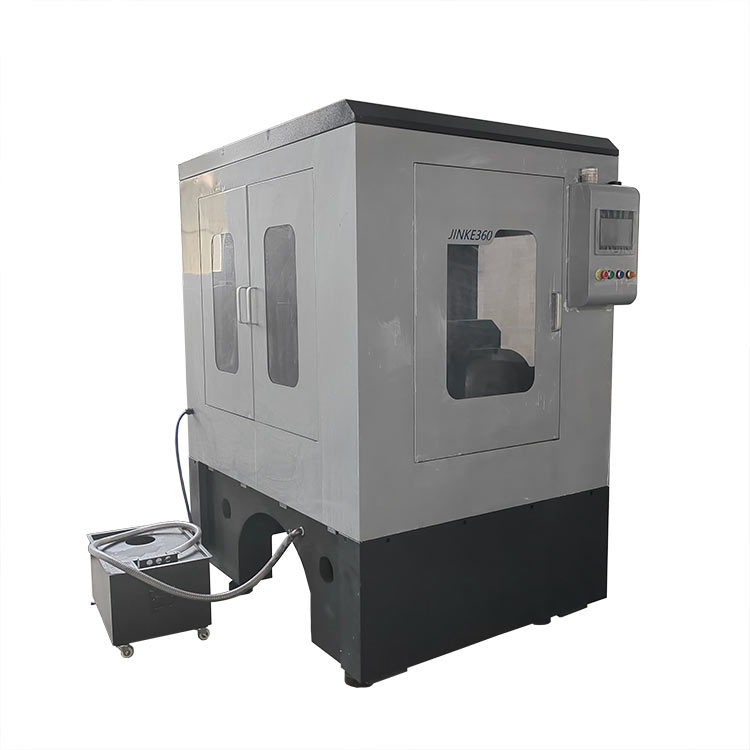

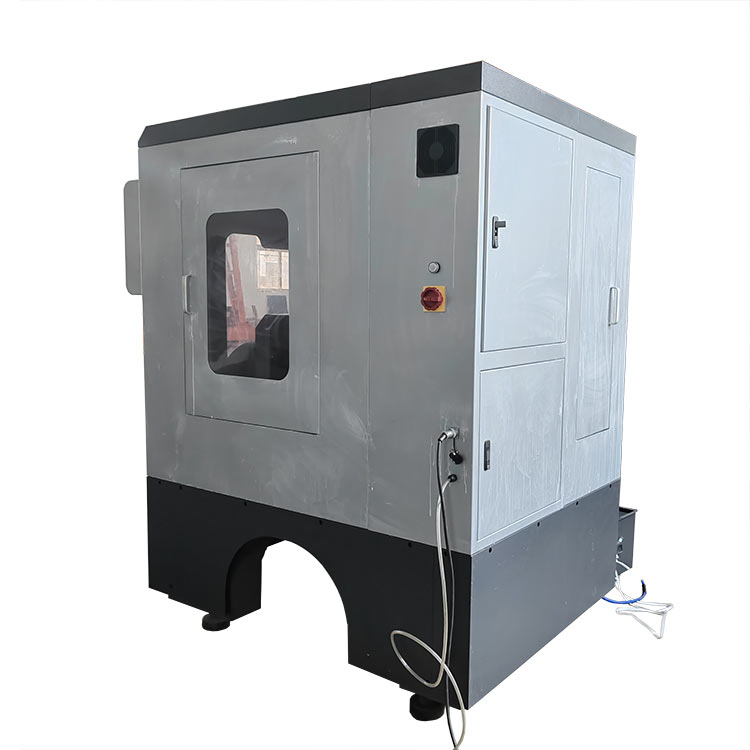

本產品是針對小尺寸石墨、單晶硅、多晶硅、石英、陶瓷等脆性材料切片而開發的小型環形線金剛石線切割機。性能優點：擺動高效高精度切片?？蛇M行圓棒料200×300mm,方料200×200×300mm的切片。另外可滿足客戶特殊切割需求，增加旋轉工作臺可進行切方和分度切割（注：增加旋轉工作臺后，實際可切割方料尺寸150×100×150mm）。

一、產品特點：

1、橫切結構，設備結構緊湊，小鋼炮設計理念，節省空間，又不失功能強悍。

2、整機材質選用HT300鑄件，長期使用結構穩定不變形，精度保持性穩定。

3、張力采用氣動張緊，選用高精度氣動調壓閥和氣缸，張力穩定性好，又可以根據不同線徑調節張力，實現不同需求的恒張力切割，切割面光潔度高。

4、X軸（位移軸）和Y軸（切割軸）采用高精度滾珠絲桿和直線導軌傳動，運行絲滑平穩，定位精度和重復定位精度高。

5、全包圍環保鈑金防護，冷卻液系統集成床身下，空間利用率更好。

6、觸摸屏+PLC+伺服電機架構，操控簡單可靠。傻瓜式操控，操作人員培訓時間短，有效降低人力成本。

7、集成了多年切割工藝數據，保證了切割時應力小，切割崩邊少，切割面平整高。

8、環線設計、上線簡單，操作人員兩分鐘即可完成換線。

二、技術參數明細表

 備注：由于機器的不斷更新，網絡上無法及時更新。機器結構、外形、技術參數及鈑金實際有所更新，機器圖片以近期出廠產品為準。

三、主要元件明細表

主要元器件

四、 采購說明

1、 針對不同材料和客戶具體需求，可干切，可選配吸塵集塵器；可霧化氣冷切割，可配霧化裝置；可水冷切割，可配冷卻泵系統。采購前客戶可根據自己實際需求選擇。

2、 另外提供30L無油靜音空壓機，可供客戶選購。

五、工裝夾具

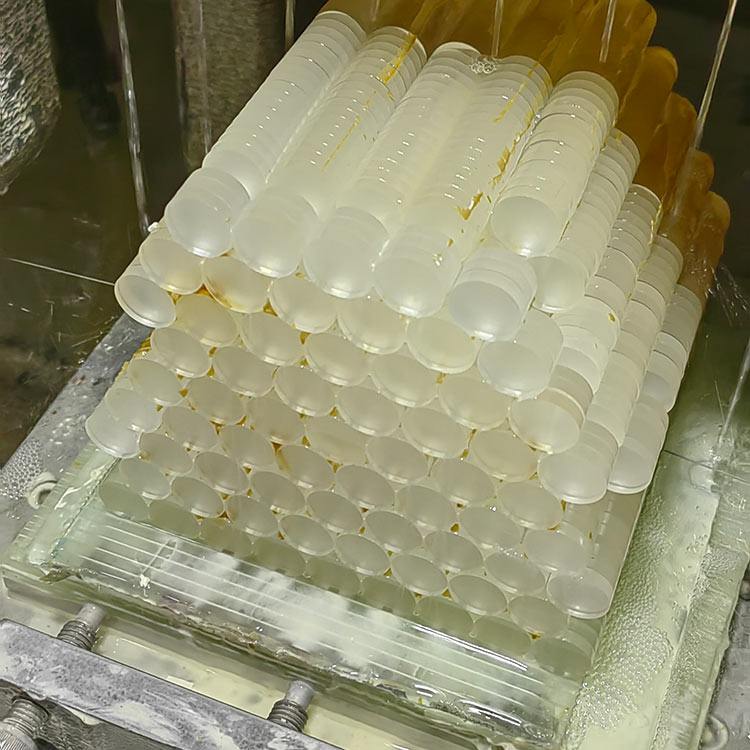

用石蠟、505膠水等將切割材料粘貼在石墨基板等材料上，然后將石墨基板固定在工作臺上即可。

六、工作原理

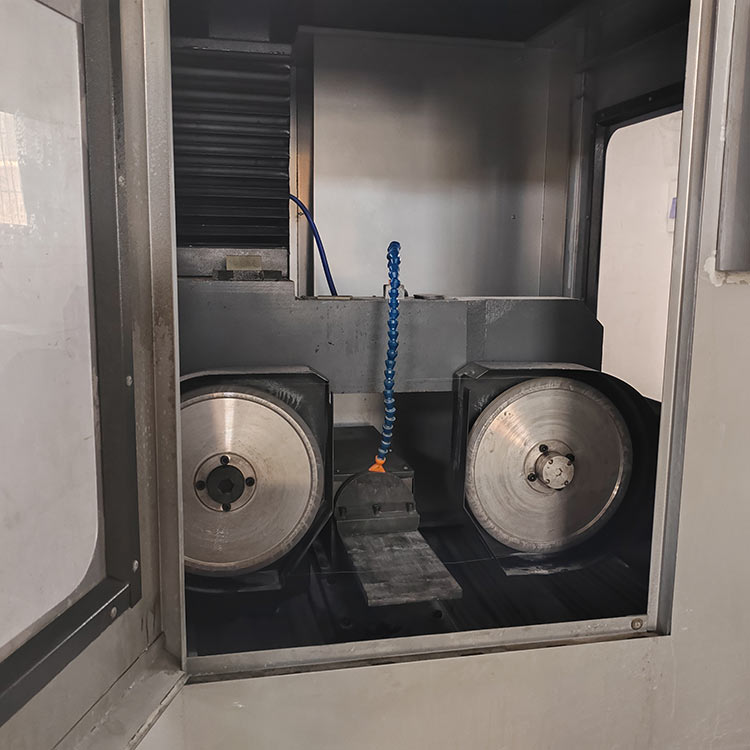

本機器切割線采用環形線，它是由一根附著有金剛石顆粒或微粉的鋼絲線，由電機帶動，因為環形線的特點，驅動金剛線的主動輪伺服電機不需要換向，速度可以達到3000-4000rpm，因此切割端線速度可以達到30-50m/s,對材料產生高速磨削。機械磨削加工，要求加工件材料是容易掉屑的脆性材料，由于線性的柔性，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

用石蠟、505膠水等將切割材料粘貼在石墨基板等材料上，然后將石墨基板固定在工作臺上，設置好切割參數，按下切割按鈕，系統即可控制金剛線單次或連續切割，待切割完成后，金剛線升起，并停止走線，設備由綠燈轉黃燈后，即可開門取走切割好的材料。

另外可根據材料的具體需要，定制更適合客戶需求的專用切割系統。

七、適用范圍

各種導電、半導電和不導電的脆性材料，如單晶硅、石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等，理論上講，只要硬度小于金剛石（莫氏硬度十）的材料均可使用本款金剛石線切割機加工。

八、產品結構

橫切設計結構，材料水平固定在工作臺，切割線橫向從上往下切割，確保材料安全，針對不同材料，可干切（配備吸塵集塵器），可加冷卻液切割（有冷卻系統），可噴霧切割（霧化冷卻系統）。客戶可根據自己的材料切割方式選購。
