設備概述：

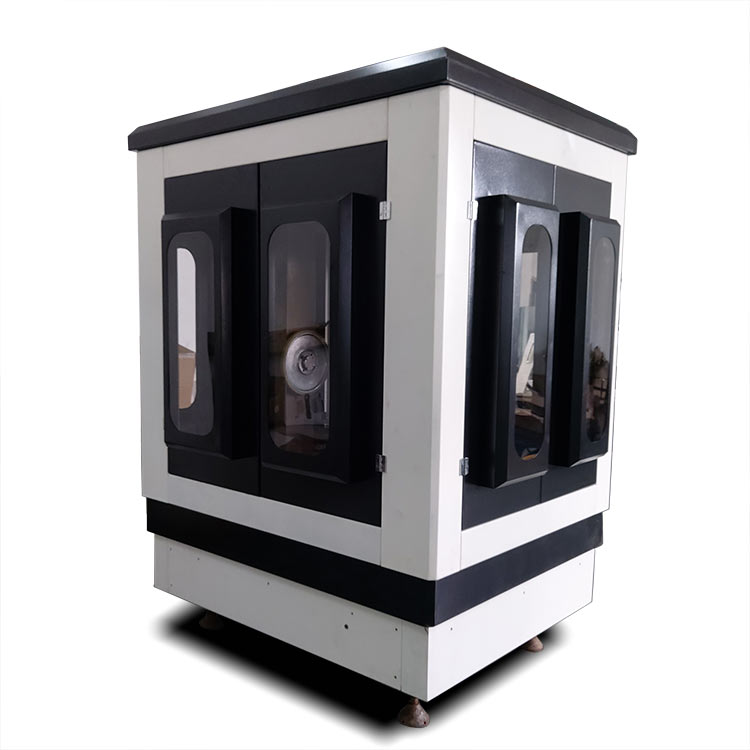

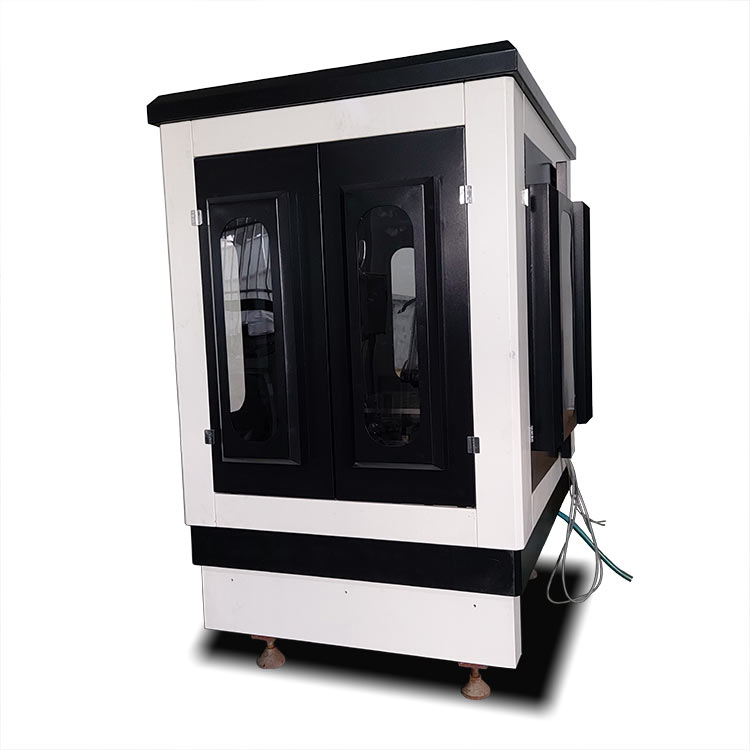

GKOXH40型臥式金剛石線環形線切片切形機，配備有我公司的Jinke Cut v金剛石線切片切形系統，快速切片、高精度切形，新增了可添加暫停點，根據切割需要暫停；可以根據需要設置開始點和結束點，同時根據金剛石線切割特點，在切割工藝上做了很大改善，切割效果和精度更好。

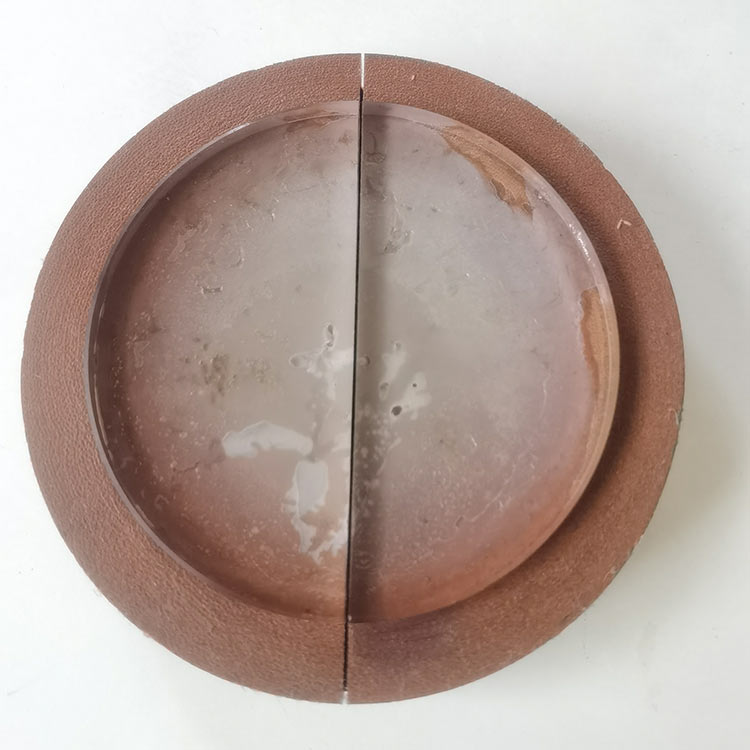

GKOXH40型臥式金剛石線環形線切片切形機，主要用于線切割方式切割各種導電、半導電和不導電的脆性材料，如石英、單晶硅、未燒結碳化硅、方解石、石墨、頁巖等異形切割和切片。

本機床采用進口鋼線做母線編制而成的環形線，電鍍金剛石顆?；蛭⒎?，上線簡單（只需5分鐘搞定）。本機具有高速切割、震動小、操作簡單易學、成品率高、加工精度高、切割更安全、光潔度高于往復線結構等特點。

工作原理

GKOHX40型臥式金剛石線環形線切片切形機的切割線采用環形線，它是由一根附著有金剛石顆?；蛭⒎鄣匿摻z線，由電機帶動做單向無限循環運動。根據環形線的特點，驅動金剛線的主動輪伺服電機不需要換向，速度可以達到3000-4000rpm，因此切割端的線速度可以達到30-50m/s,對材料進行高速磨削。機械磨削加工，屬于物理加工方式，要求被加工件材料是容易掉屑的脆性材料。

另外可根據材料的具體需要，定制更適合客戶需求的專用切割系統。新升級的切形機，集成了切形切片兩種切割模式，可以完成高精度切形以及高速切片。

適用范圍

GKOX40型臥式金剛石線環形線切片切形機，適用于各種導電、半導電和不導電的脆性材料，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等，理論上講，只要硬度小于金剛石（莫氏硬度十）的材料均可使用本款金剛石線切割機加工，但由于環形線的長度限制，更適用于切割莫氏硬度7.2及以下的脆性材料。

產品結構

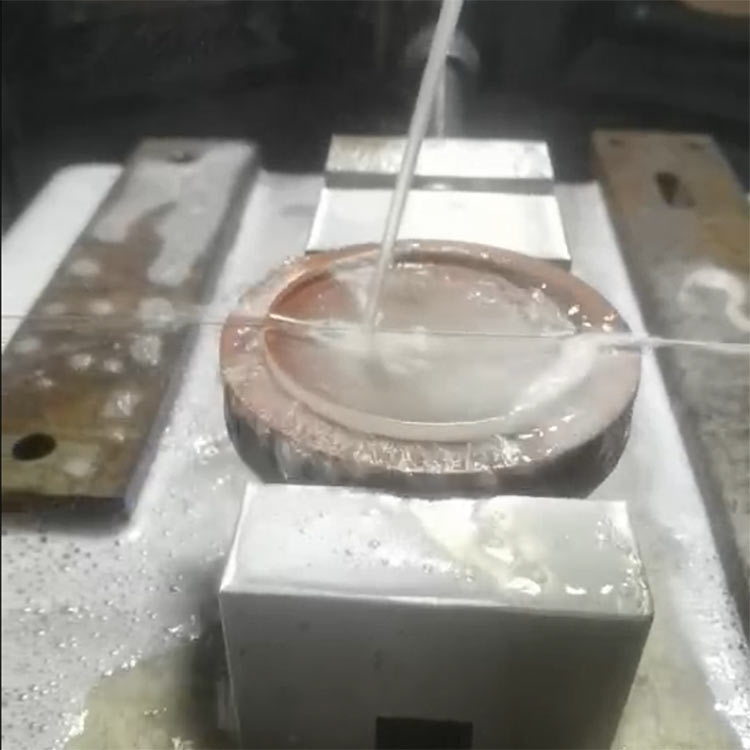

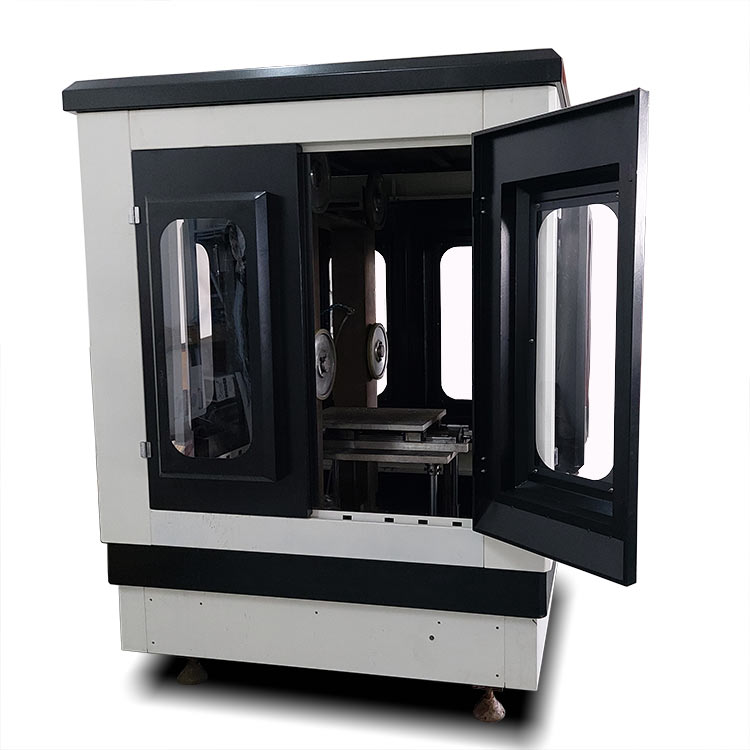

采用臥式結構，環形切割線橫向切割。針對不同材料，可干切（配備吸塵集塵器），可加冷卻液切割（選配冷卻系統），可噴霧切割（選配霧化冷卻系統）。用戶可根據自己的材料具體情況選購切割方式。

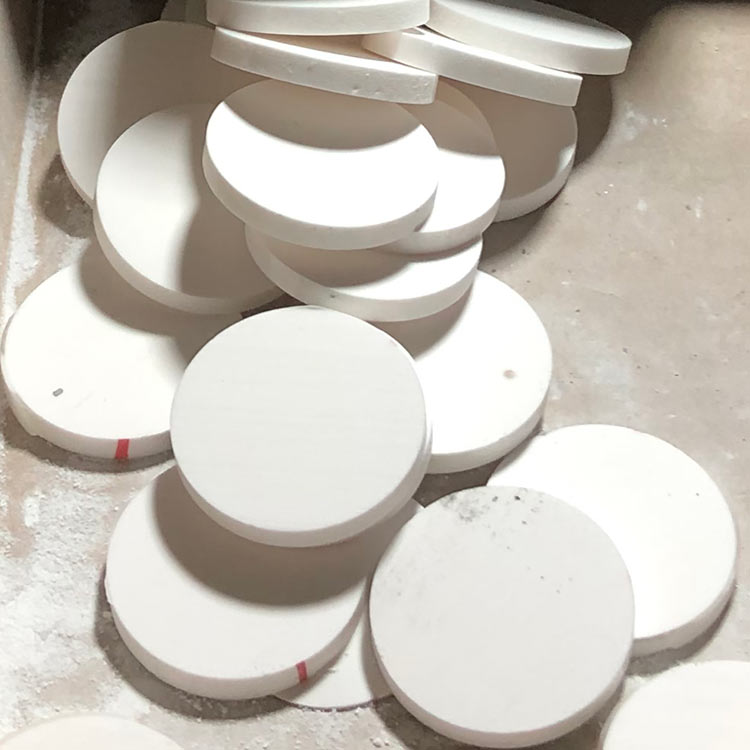

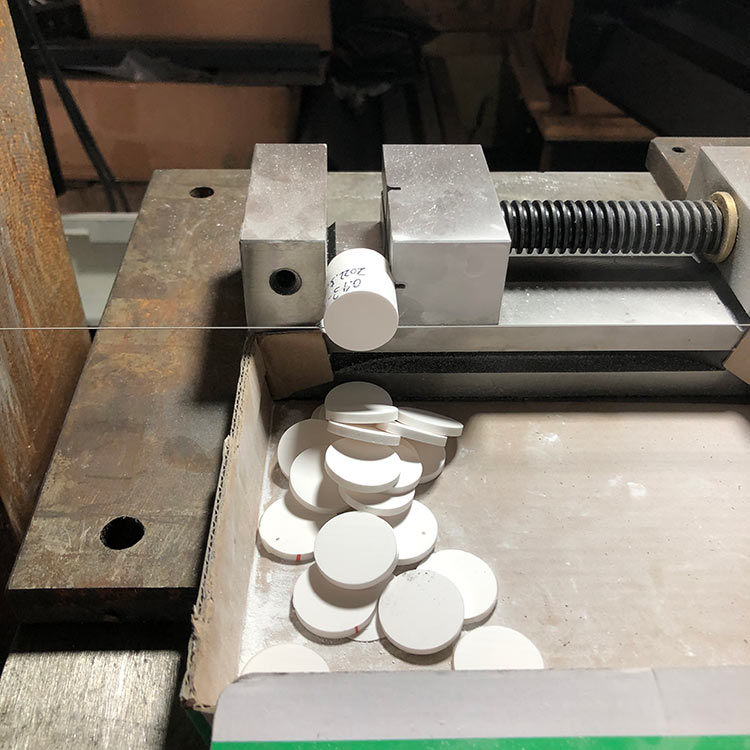

針對切片，可利用金剛石線從上往下切割。
