1、 產品概述：

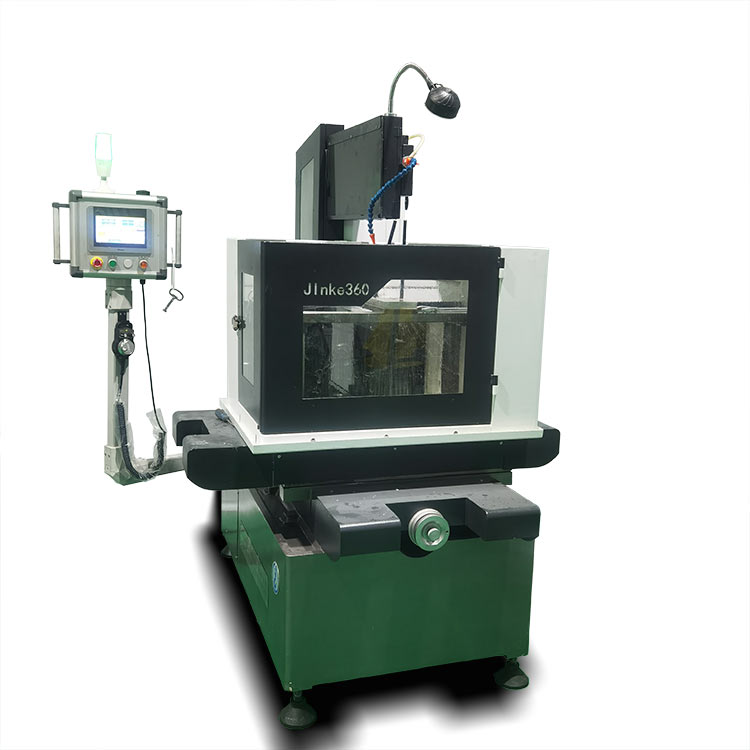

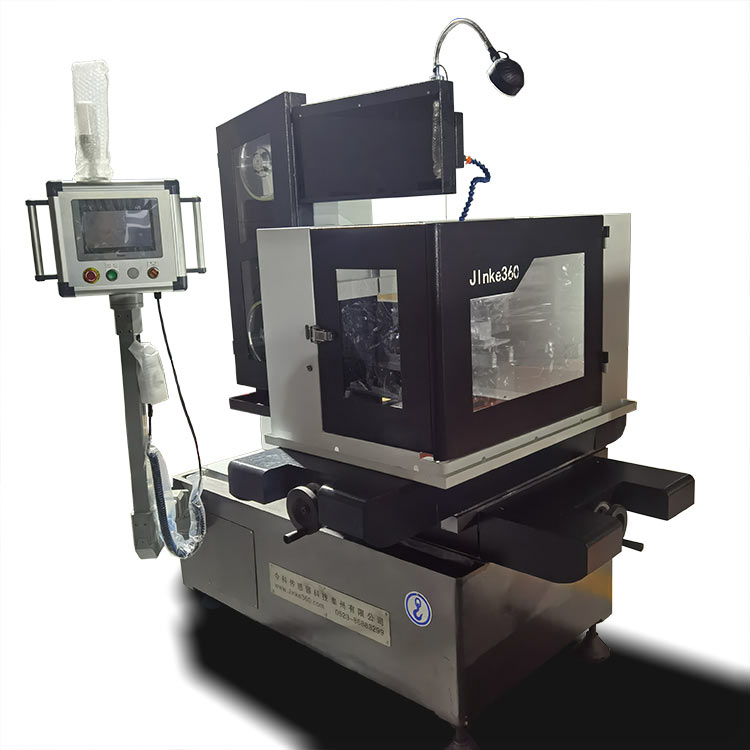

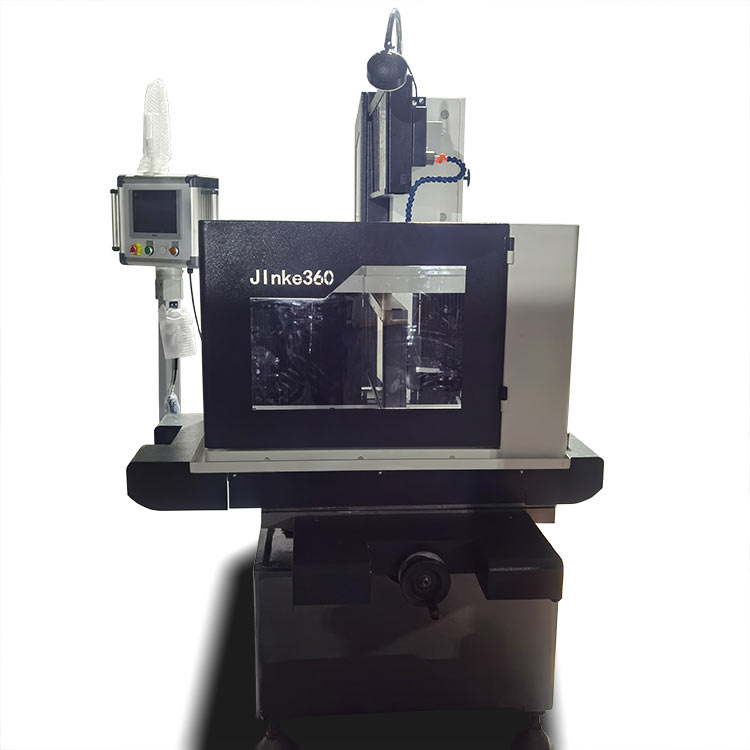

高速切割環線機GKOX35型數控金剛石線切形機，智能切形系統已升級為切片切形系統，用于脆性材料平面異形切割，也可切片。使用特殊的金剛石線做單向循環運動方式高速切割，切割速度是往復結構的5倍以上。相同加工速度下，此款切割機表面質量?jī)?yōu)于傳統往復運動的金剛石線切割機。

此款切割機主要針對350×350mm高100mm的工件切割各種二維圖形，本款機器只用于從工件外圍進刀，快速切割形狀，但不能用于取芯切。

2、 機床的特點：

1）高速切割環線機GKOX35型數控金剛石線切形機的床身、工作臺、線架、立柱、主軸電機座等采用高標號低磷、低硫鑄鐵原料，均進行多次時效處理，降低機器變形系數，保證了切割機長期穩定運行不變形和吸收振動，使整機精度保持性非常好。

2）XY軸采用精密滾珠絲桿，長期使用，保證了切割精度和切割平面度。

3）我公司自主開發的Jinke Cut v智能控制切割系統，簡介易懂，針對高速切片，客戶可在不到半小時內完全掌握操作；針對平面異形切割，既可以在機器人機界面上繪制切割圖，又可以導入CAD生成的圖紙。

4）金剛石線速度快，主軸速度高，主軸慣量大。為了保證切割速度和精度，切割時金剛石線的線速度在30m/s-60m/s，主動輪速度在2000-4000PRM范圍內。因此，要在大慣量下兼顧主軸轉速。導軌全部采用GCr15A優質軸承鋼，經過多道嚴密熱處理工序，組織結構穩定，淬火硬度在HRC45-58之間，保證導軌的精度及耐磨性。

5）工作臺托板采用知名廠家生產制造高精密滾珠絲桿，摩擦力小，精度高、運行平穩、耐磨性強、精度保持性好，使用壽命長。

6）XY托板采用混合步進電機，扭矩大，細分?jǐn)?shù)高，定位精度高。

7）機器人機界面友好，用戶操作容易，控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。（因?yàn)殡姍C(jī)在關閉使能時，電機保持扭矩變?yōu)?，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位。）

8）鈑金有開放式鈑金、半封閉和全封閉式環保鈑金，用戶可根據自己需求選擇。

9）機床預留了吸塵接口，配以客戶自己的吸塵裝置或選用我們的吸塵器，降低粉塵污染。

10）為了確保設備的高精度穩定性，我公司采用高精度光學尺及英國雷尼紹激光干涉儀對每臺設備的精度和定位精度進行檢測，保證了設備高精度使用的可靠性和壽命。

3、適用范圍

高速切割環線機GKOX35型數控金剛石線切形機用于切割各種導電、半導電和不導電的脆性材料，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石、地球頁巖和巖心、建筑材料、保溫隔熱材料、鍍膜玻璃、玉石等，理論上講，只要硬度小于莫氏硬度7.2的材料均可使用本款金剛石線切割機加工。

4、產品結構

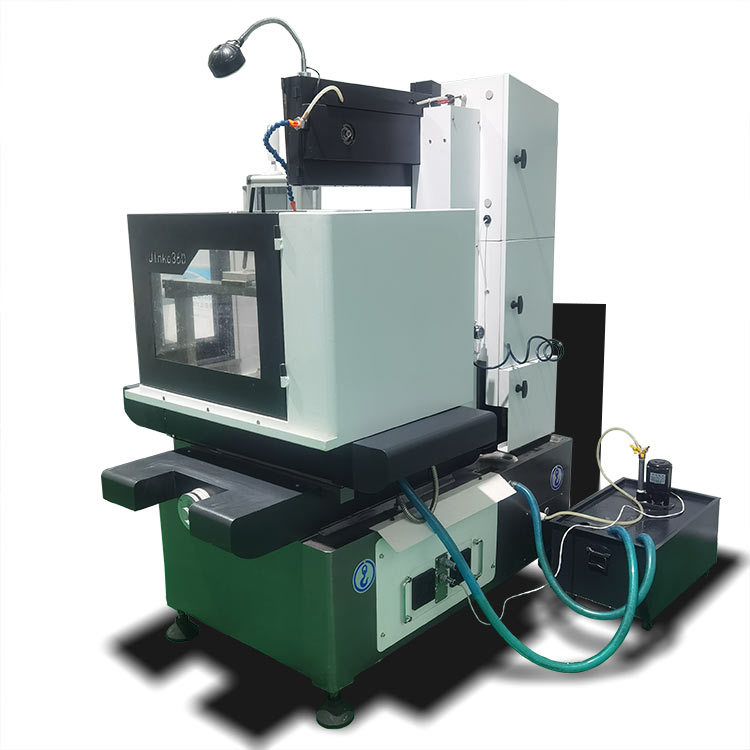

高速切割環線機GKOX35型數控金剛石線切形機為立式結構，采用金剛線單向循環豎向切割，更有利于切削粉末排泄，切割速度快，切割面無明顯線痕。針對不同材料，可干切（配備吸塵集塵器），可加冷卻液切割（有水冷卻系統），可噴霧切割（霧化冷卻系統）?？蛻艨筛鶕?jù)自己的材料切割方式選購。

針對切片功能，我們可根據客戶需求配備旋轉工作臺，旋轉切割切片。經多年的測試，旋轉切割有效保證了切割速度和金剛石線的使用壽命。
