產品概述：

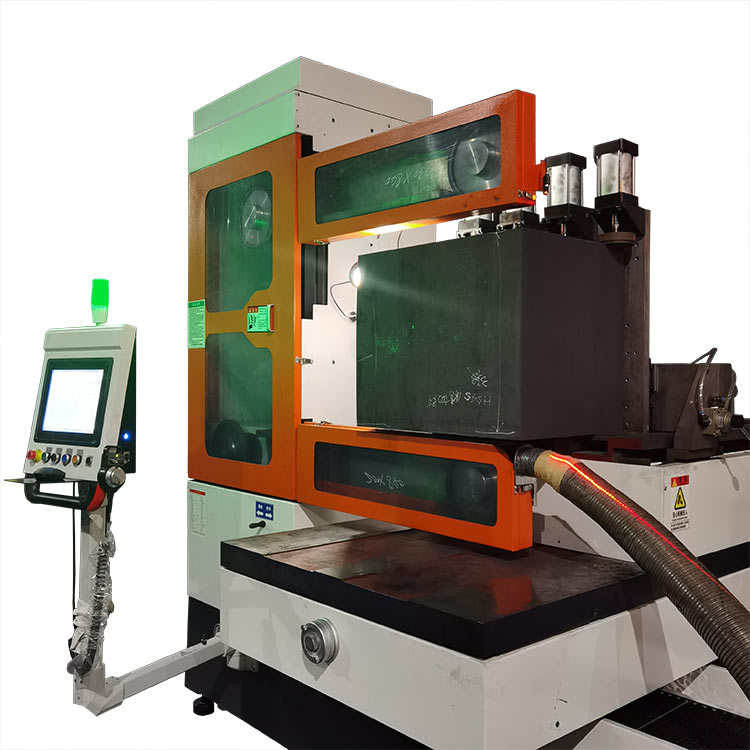

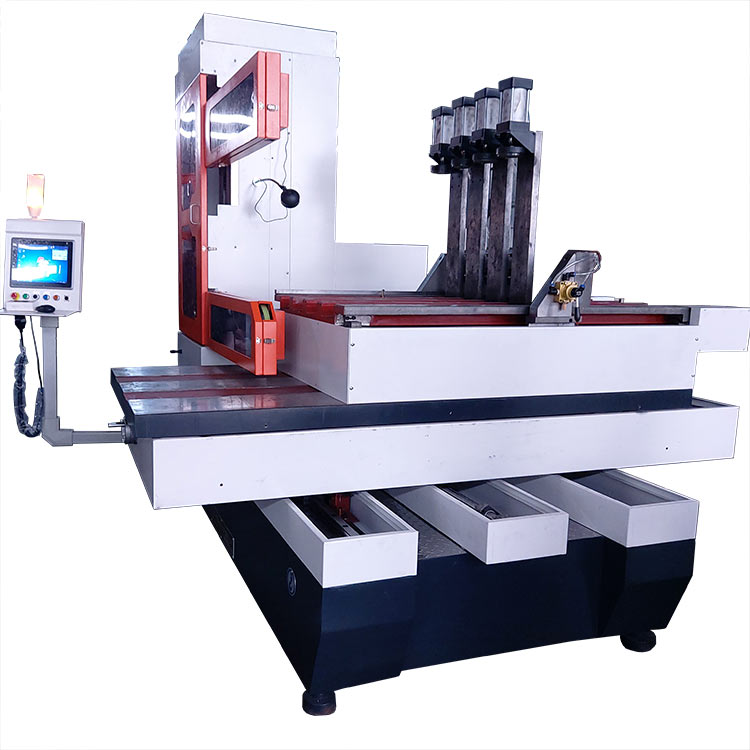

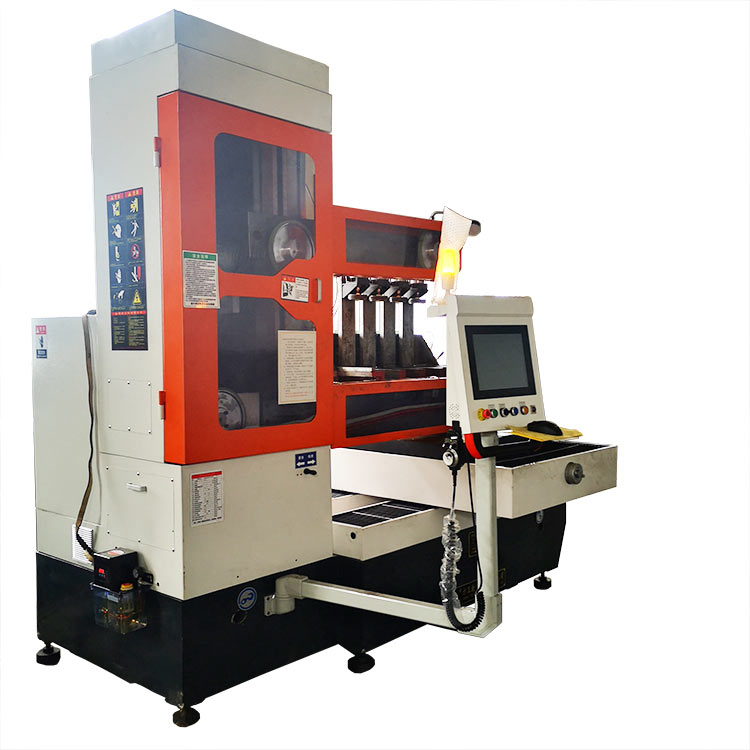

今科GKOX63J環形線金剛石線切割機切片切形機，脆性材料異形線切割設備。數控系統為切片切形雙系統，采用環形金剛石線單向循環高速切割，實現高精度切割異形、高速切片。滿足大多數脆性材料切割異形需求。

1、該設備主要用于莫氏硬度7以?xún)?nèi)脆性材料異形切割及切片，X軸的有效切割行程600mm，Y軸切割行程800mm，切割厚度500mm。（切割厚度可以根據客戶定做，有效切割厚度建議用戶根據自己實際情況來定，材料硬度越大切割高度就越低。）

2、雙絲桿雙伺服驅動，精度高、靈活、方便、簡單，即學即會。

3、系統集成石墨、玻璃等切割工藝，可保證切割角度尺寸。

產品特點：

1、本機床采用電鍍環形金剛石線切割，上線簡單（只需5分鐘完成），高速切割、操作簡單易學，切割速度、加工精度、光潔度高于往復線走絲結構。

2、 床身、工作臺、線架、立柱、主軸電機座等機床主體采用高標號低磷、低硫鑄鐵原料，均進行多次時效處理，大大降低了機器變形系數，其結構穩定、整機精度保持性非常好。

3、 導軌全部采用GCr15A優質軸承鋼，經過多道嚴密熱處理工序，組織結構穩定，淬火硬度在HRC45-58之間，保證導軌的精度及耐磨性。

4、系統新增了可添加暫停點，根據切割需要暫停；可以根據需要設置開始點和結束點，同時根據金剛石線切割特點，在切割工藝上做了一些改善，切割效果和精度更好。（注：我們的數控系統會不斷地逐步完善，網上有些地方來不及通知大家，請以實際溝通為準。）

5、 工作臺托板采用知名廠家生產制造高精密滾珠絲桿，摩擦力小，精度高、運行平穩、耐磨性強、精度保持性好，使用壽命長。

6、 托板采用混合步進電機，扭矩大，細分?jǐn)?shù)高，定位精度高。

7、 控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷托板電機使能后再手動搖動托板移動造成的誤差。（因?yàn)殡姍C(jī)在關閉使能時，電機保持扭矩變?yōu)?/span>0，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位）

8、 為了確保設備的高精度穩定性，我公司采用高精度光學尺及英國雷尼紹激光干涉儀對每臺設備的精度和定位精度進行檢測，保證了設備高精度使用的可靠性和壽命。

產品結構

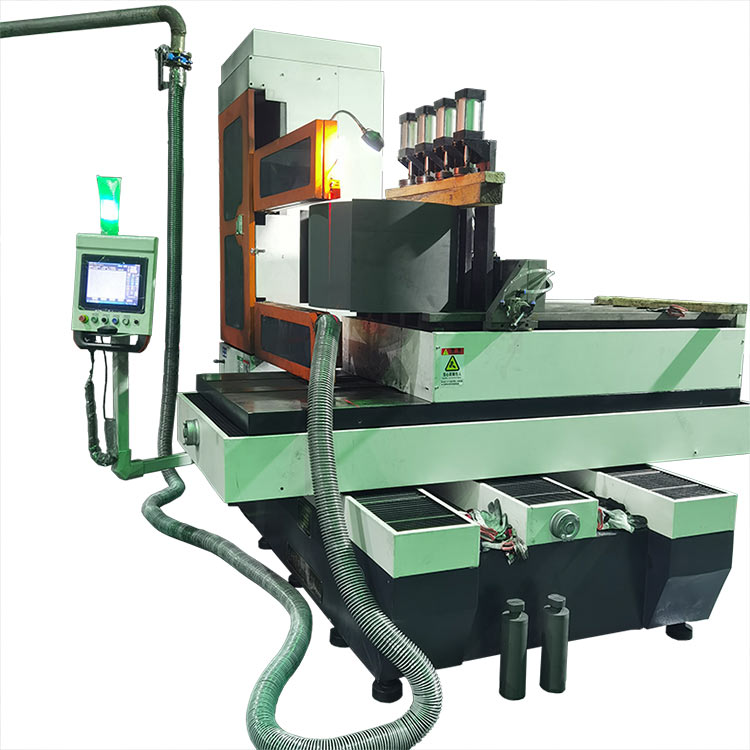

今科GKOX63J環形線金剛石線切割機切片切形機，采用單方向無限循環C形結構，切割線豎向切割，更有利于切削粉末排屑，針對不同材料，可干切（配備吸塵集塵器），可加冷卻液切割（有冷卻系統），可噴霧切割（霧化冷卻系統）?？蛻?hù)可根據自己的材料切割方式選購。

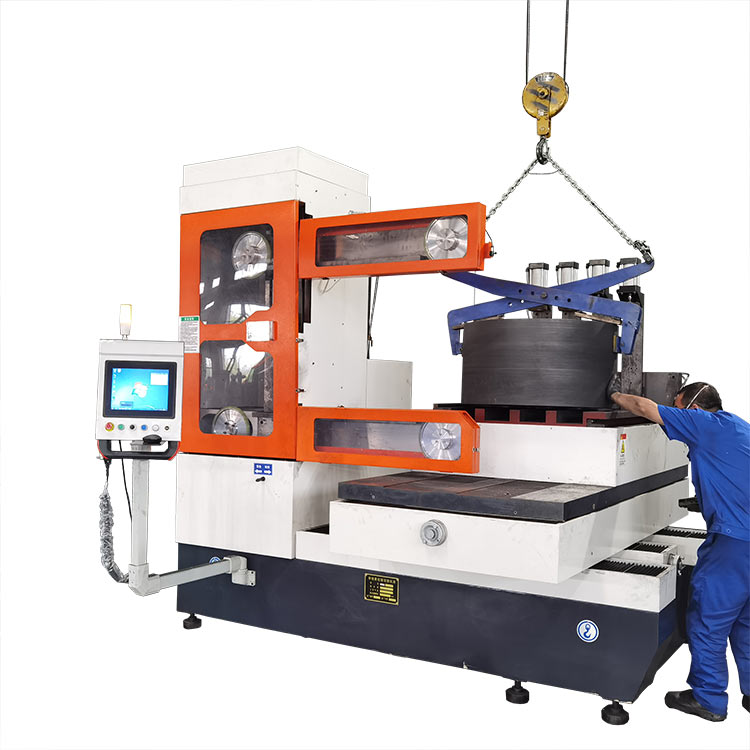

針對切片功能，我們可根據客戶需求配備旋轉工作臺。旋轉切割切片高速度、高效率、光潔度好。旋轉切割工藝為切割線和材料接觸面為點線接觸，相比線線接觸，有效增大了切削力，從而提高了切割速度，有效加快了切割過程金剛石線的散熱（散熱速度快，避免金剛石線因高熱被延展拉長，提高了金剛線的使用壽命）

適用范圍

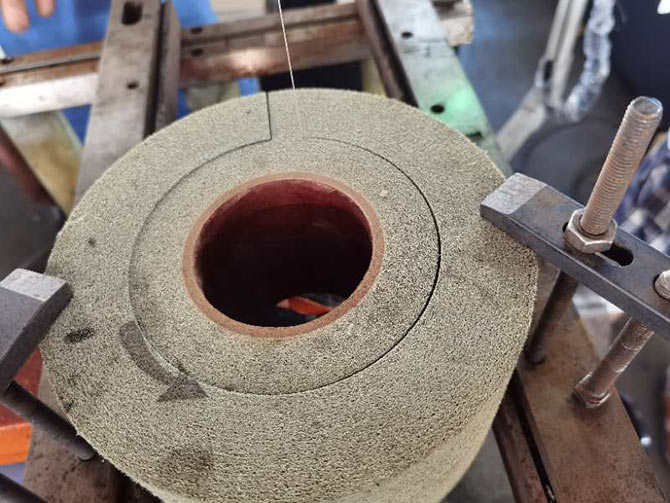

今科GKOX63J環形線金剛石線切割機切片切形機，廣泛用于切割各種導電、半導電和不導電的脆性材料，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等，理論上講，只要硬度小于金剛石（莫氏硬度十）的材料均可使用本款金剛石線切割機加工。

采購說明：

1、 針對不同材料和客戶具體需求，可干切，選配吸塵集塵器；可水冷切割，選配冷卻泵系統。采購前用戶可根據自己實際需求選擇。

2、 另外提供30L無油靜音空壓機，可供客戶選擇。

可選配件

可選擇立柱電動升降功能

可選擇配置吸塵器

可選購導輪、金剛線、軸承等消耗品
