1、 產品概述：

GKSCX40型數控金剛石線切片切形機是一款短線單線往復循環走絲線切割機，廣泛用于各類脆性材料切形狀和切片。該機床為立式結構，配有我公司開發的控制系統，該款機床從操作性和穩定性都獲得了市場的認可。

本機床具有自動上絲、異形切割、操作簡單易學、加工件切縫小、不易崩裂、不易爆炸、損耗小、成品率高、加工精度高、可取芯切等特點。

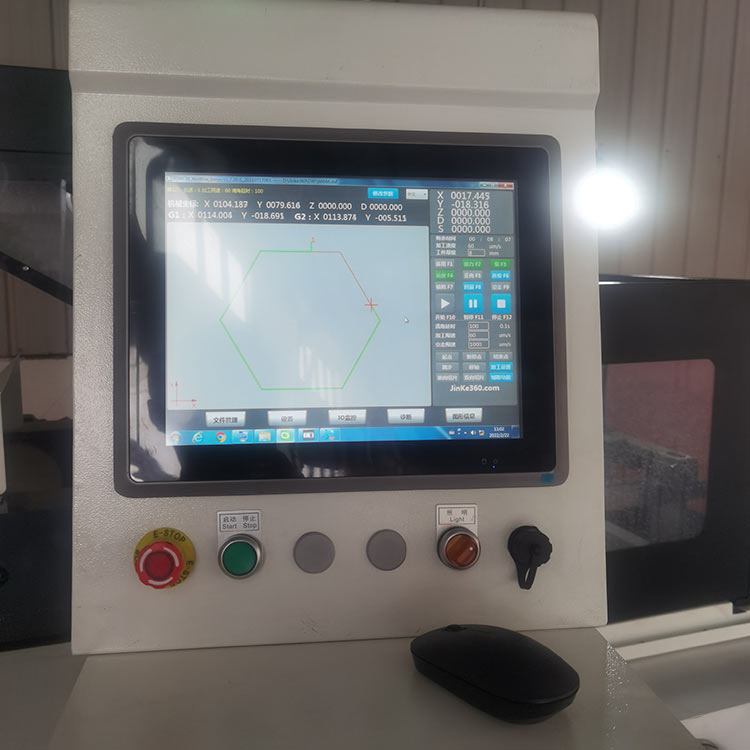

該設備人機界面友好，用戶操作容易，控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷 XY 托板電機使能后再手動搖動托板移動造成的誤差。（因?yàn)殡姍C(jī)在關閉使能時，電機保持扭矩變?yōu)?0，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位）

2、機床特點：

1）、 鑄件采用高標號低磷、低硫鑄鐵原料，床身、工作臺、線架、立柱、主軸電機座等 均進行二次人工時效及自然時效處理，大大降低了機器變形系數，使其結構穩定、 整機精度保持性非常好。

2）、 導軌全部采用 GCr15A 優質軸承鋼，經過多道嚴密熱處理工序，組織結構穩定，淬火 硬度在 HRC45-58 之間，保證導軌的精度及耐磨性。

3）、 工作臺托板采用知名廠家生產制造高精密滾珠絲桿，摩擦力小，精度高、運行平 穩、耐磨性強、精度保持性好，使用壽命長。

4）、 XY 托板采用混合步進電機，扭矩大，細分?jǐn)?shù)高，定位精度高。

5）、 為了確保設備的高精度穩定性，我公司采用高精度光學尺及英國雷尼紹激光干涉儀 對每臺設備的精度和定位精度進行檢測，保證了設備高精度使用的可靠性和壽命。

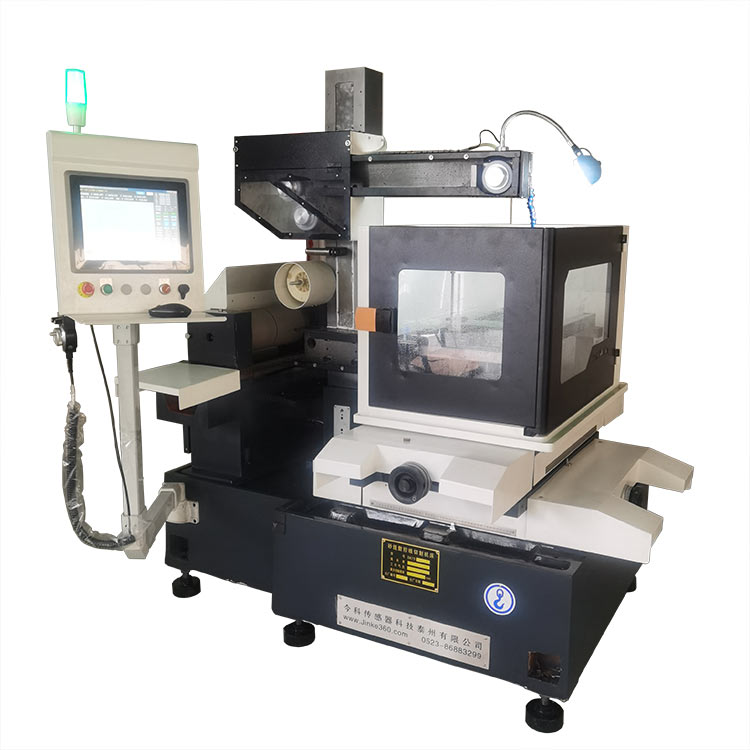

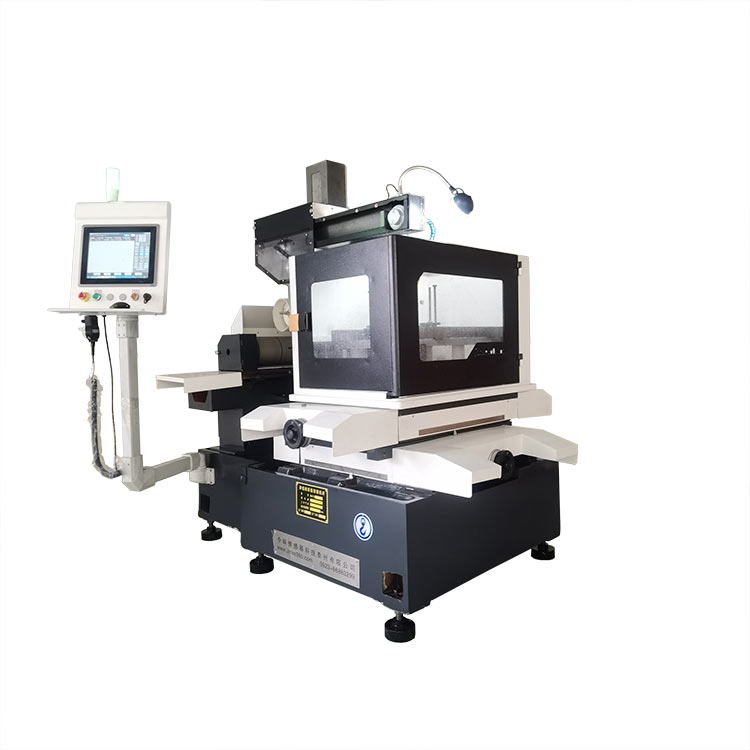

GKSCX40型數控金剛石線切片切形機

3、工作原理

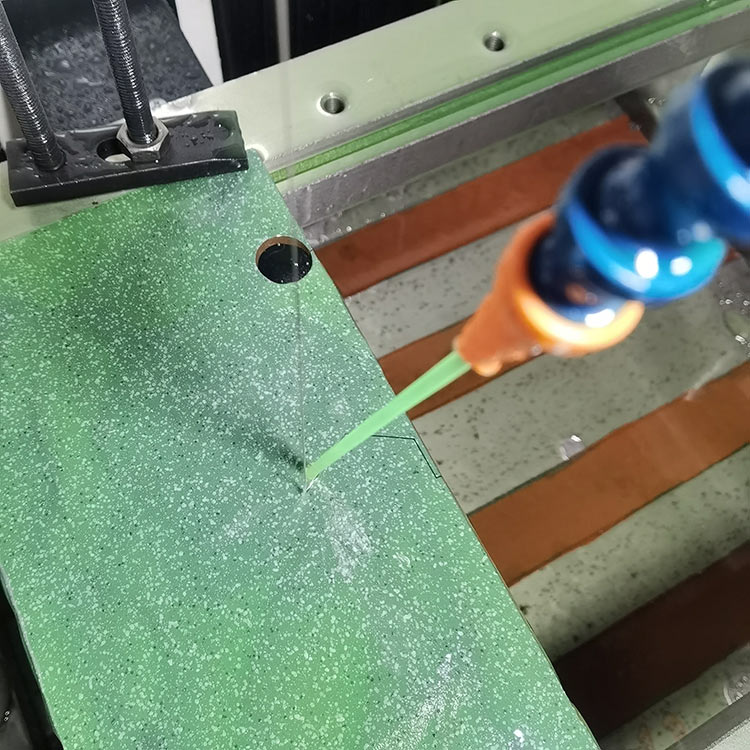

本機床是單絲筒單線切割機，它由一根附著有金剛石顆?；蛭⒎鄣匿摻z線，由電機帶動，從線筒出發，經過導線輪，再通過加工區與工件產生磨削，再經過導線輪回到線筒，往復循環運動，達到切割加工的目的。加工方式為機械磨削加工，要求加工件材料是容易掉屑的脆性材料，由于線的柔性，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

另外可根據材料的具體需要，定制更適合客戶需求的專用切割系統。數控系統每年會不間斷升級，切割系統集成了切形切片兩種模式，高精度切形，高速切片。

4、適用范圍

各種導電、半導電和不導電的脆性材料，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等，理論上講，只要硬度小于金剛石（莫氏硬度十）的材料均可使用本款金剛石線切割機加工。

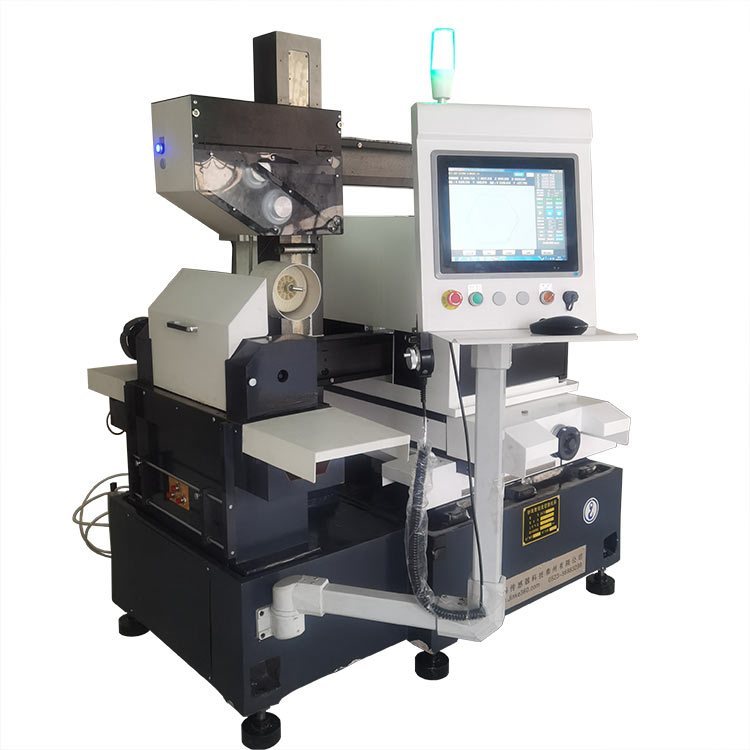

GKSCX40型數控金剛石線切片切形機

5、產品結構

采用單輥筒往復線C形結構，切割線豎向切割，更有利于切削粉末排泄，針對不同材料，可干切（配備吸塵集塵器），可加冷卻液切割（有水冷卻系統），可噴霧切割（霧化冷卻系統）?？蛻艨筛鶕?jù)自己的材料切割方式選購。

針對切片功能，我們可根據客戶需求配備旋轉工作臺，旋轉切割切片。經多年的有效測試，旋轉切割保證了切割速度和金剛石線的使用壽命。
