1、設備概述：

GKOX30型精密數控環線金剛石線切片切形機器，專為脆性材料異形切割而生。該機型搭載了我公司升級的金剛石線切片切形系統，具備快速切片、高精度切形的功能。系統新增了可添加暫停點，根據切割需要暫停；可以根據需要設置開始點和結束點，同時根據金剛石線切割特點，在切割工藝上做了很大改善，切割效果和精度更好。

GKOX型系列的金剛石線切割機主要用于脆性材料，如石英、單晶硅、未燒結碳化硅、方解石、石墨、頁巖等切片和異形切割。

本機床采用進口鋼線做母線編制而成的環形線，電鍍金剛石顆?；蛭⒎?，上線簡單（只需5分鐘搞定）。本機具有高速切割、震動小、操作簡單易學、加工件切縫小、不易崩裂、不易爆炸、損耗小、成品率高、加工精度高，光潔度高于往復線結構等特點。

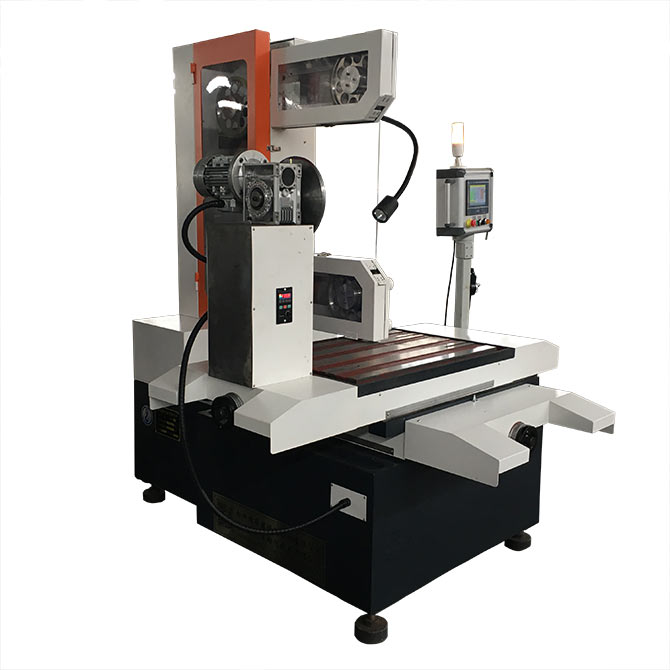

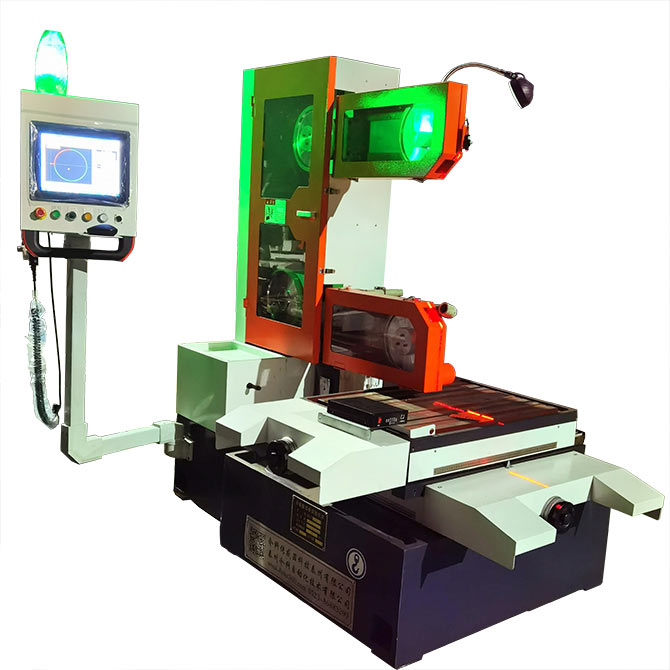

圖1：C型環形切片機器-高速旋轉切片

2、工作原理

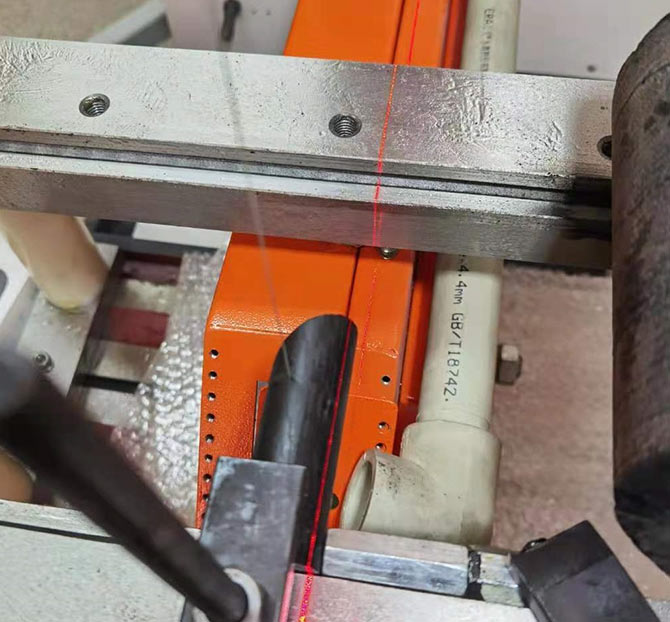

本機床是切割線采用環形線，它是由一根附著有金剛石顆?；蛭⒎鄣匿摻z線，由電機帶動做單向無限循環運動。根據環形線的特點，驅動金剛線的主動輪伺服電機不需要換向，速度可以達到3000-4000rpm，因此切割端的線速度可以達到30-50m/s,對材料進行高速磨削。機械磨削加工，屬于物理加工方式，要求被加工件材料是容易掉屑的脆性材料。由于線性的柔性，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

另外可根據材料的具體需要，定制更適合客戶需求的專用切割系統。系統V2021款及以后新升級的機器，集成了切形切片兩種模式，可以完成高精度切形以及高速切片。

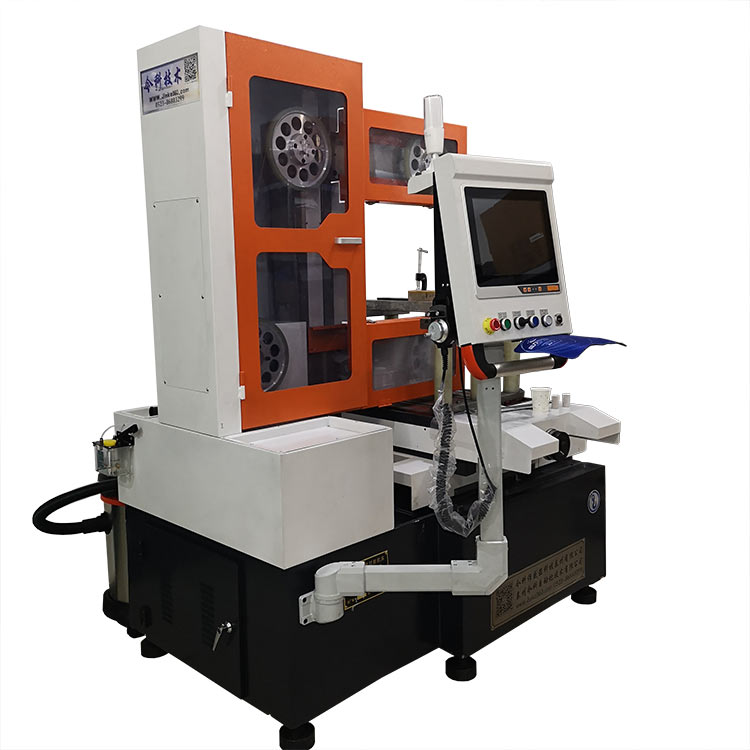

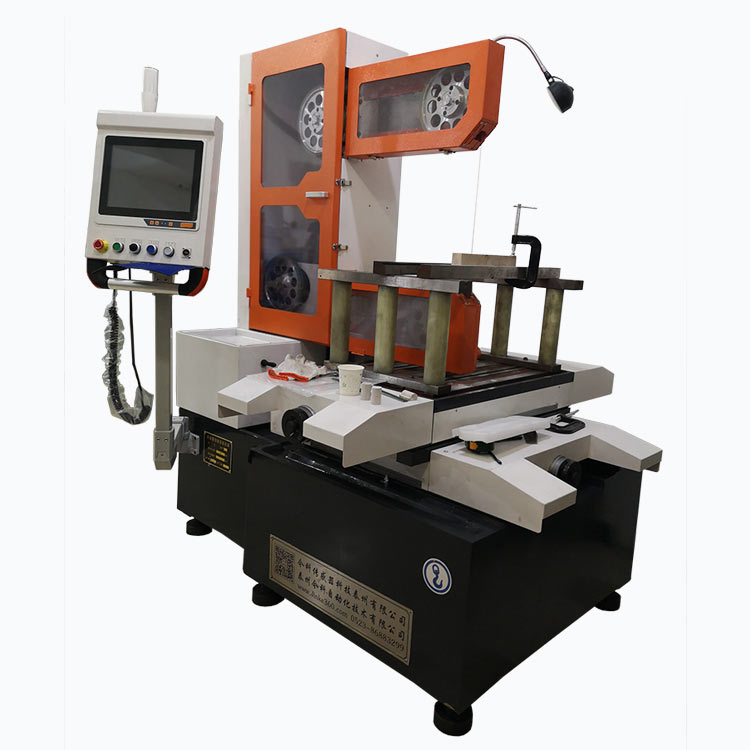

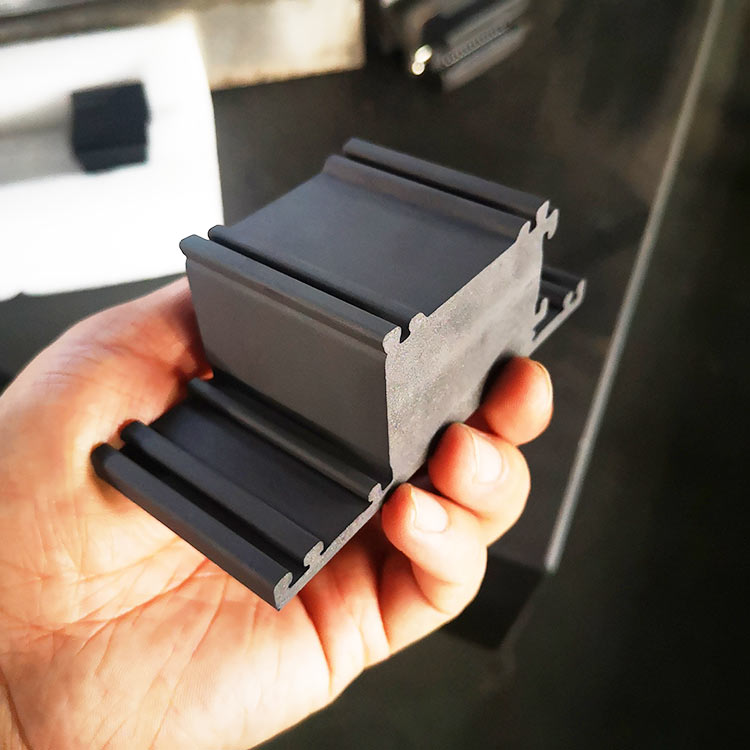

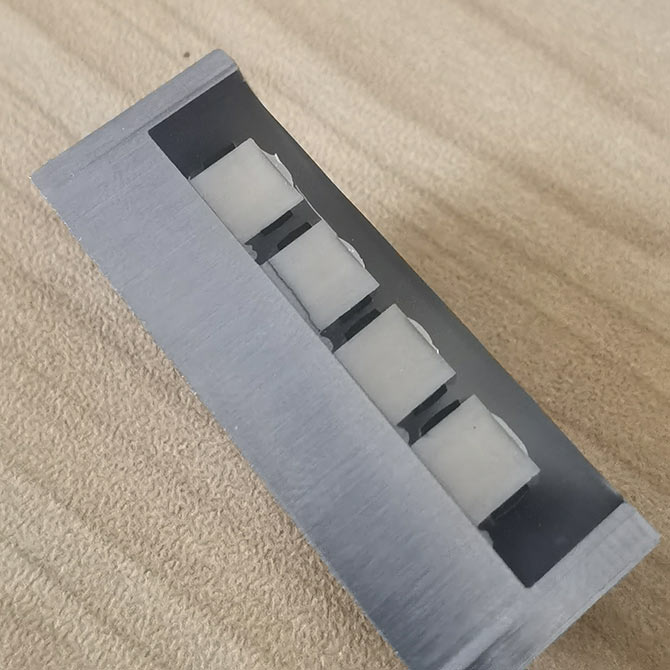

圖2：C型環形切形機器 - 開放式平面異形切形機器，可導入CAD圖紙

3、適用范圍

各種導電、半導電和不導電的脆性材料，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等，理論上講，只要硬度小于金剛石（莫氏硬度十）的材料均可使用本款金剛石線切割機加工，但由于環形線的長度限制，更適用于切割莫氏硬度7.2及以下的脆性材料。

4、產品結構

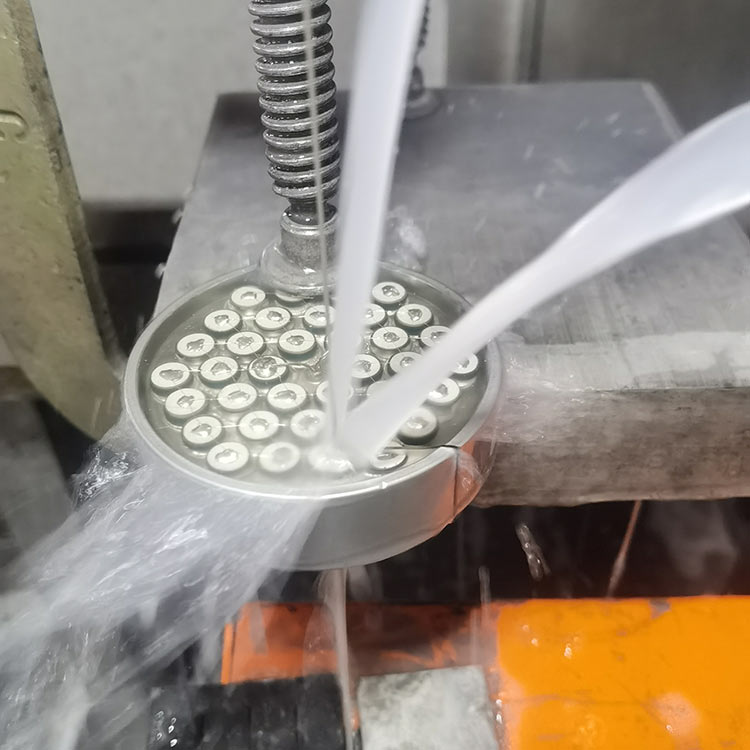

采用C形立柱結構，環形切割線豎向切割，更有利于切削粉末排泄，針對不同材料，可干切（配備吸塵集塵器），可加冷卻液切割（選配冷卻系統），可噴霧切割（選配霧化冷卻系統）。用戶可根據自己的材料具體情況選購切割方式。

針對切片功能，我們可根據用戶需求配備旋轉工作臺，旋轉360°方式進行切片，保證了切割速度和切割精度，同時延長了金剛石線使用壽命。旋轉切割工藝為切割線和工件的接觸面為點線接觸，相比直切工藝的線線接觸，有效提高了切割速度，加快切割過程中金剛線的散熱速度（散熱的加快，避免金剛石線因高熱被延展拉長，提高了金剛線的使用壽命）

產品特點：

1、 鑄件采用高標號低磷、低硫鑄鐵原料，床身、工作臺、線架、立柱、主軸電機座等均進行二次人工時效及自然時效處理，大大降低了機器變形系數，使其結構穩定、整機精度保持性非常好。

2、 導軌全部采用GCr15A優質軸承鋼，經過多道嚴密熱處理工序，組織結構穩定，淬火硬度在HRC45-58之間，保證導軌的精度及耐磨性。

3、 工作臺托板采用知名廠家生產制造高精密滾珠絲桿，摩擦力小，精度高、運行平穩、耐磨性強、精度保持性好，使用壽命長。

4、 托板采用混合步進電機，扭矩大，細分?jǐn)?shù)高，定位精度高。

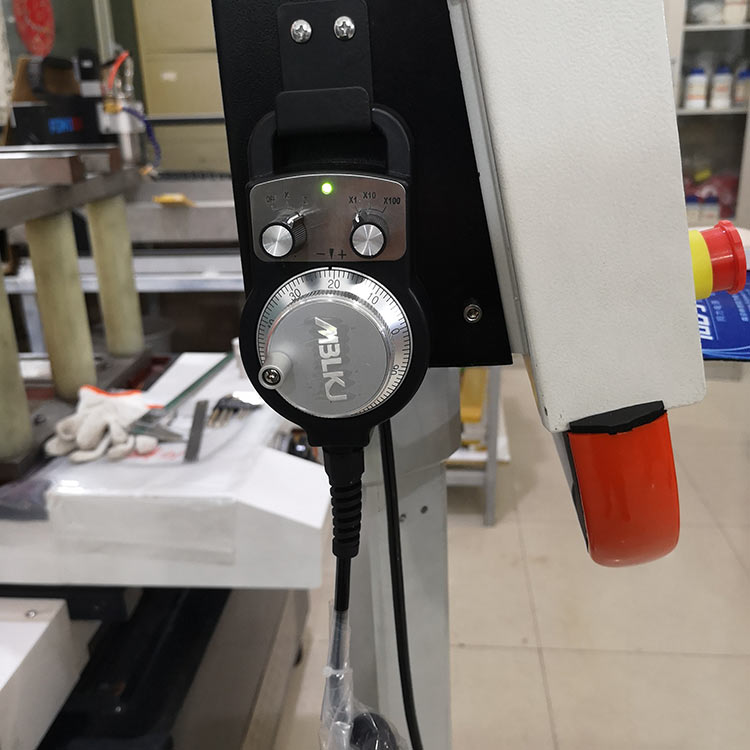

5、 控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷托板電機使能后再手動搖動托板移動造成的誤差。（因?yàn)殡姍C(jī)在關閉使能時，電機保持扭矩變?yōu)?，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位）

6、 為了確保設備的高精度穩定性，我公司采用高精度光學尺及英國雷尼紹激光干涉儀對每臺設備的精度和定位精度進行檢測，保證了設備高精度使用的可靠性和壽命。
