1、 設備概述：

今科GKH200P1金剛線切片機高精度臥式金剛石線切割機屬于單線切割機，適合用于脆硬性材料切片，如石英、單晶硅、碳化硅等。對于較脆的材料，落料更安全。該型號產品是我公司自主研發的小龍門結構，采用高精度傳感器配合優異的控制器實現高速閉環控制。人機接近度好，易操作。利用金剛石線的柔性特點，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料，如方解石冰洲石、碳化硅莫桑石等。

該設備人機界面友好，用戶操作容易，控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。（因?yàn)殡姍C(jī)在關閉使能時，電機保持扭矩變?yōu)?，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位）

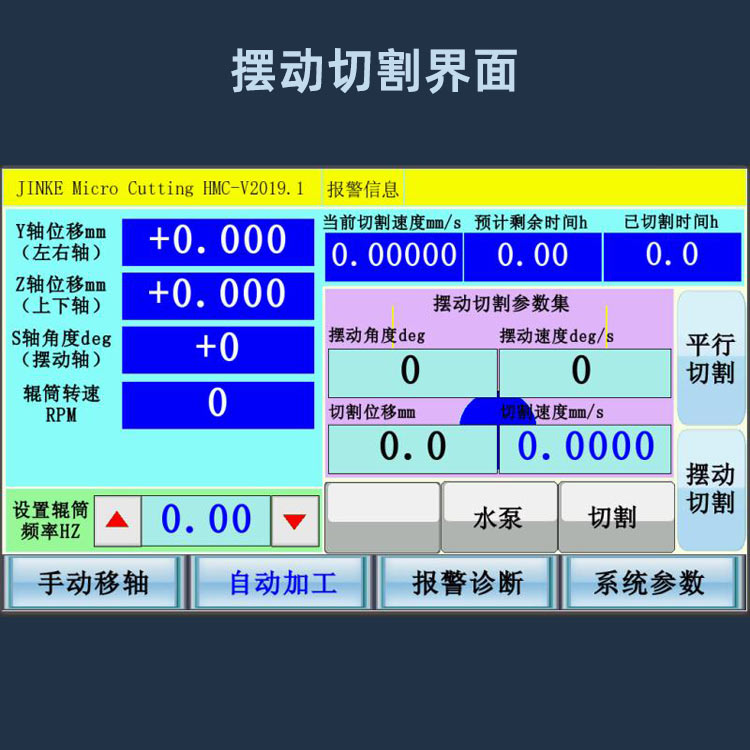

今科GKH200P1金剛線切片機高精度臥式金剛石線切割機，專為高精度切割脆性材料而生。切割尺寸（長寬高）200*250*200mm。本機器利用金剛石線以設定的速度做往復循環走線，系統內置平行切割、擺動切割兩種模式，用戶可根據自己的材料方便選擇。平行切割的方式是金剛線和材料接觸面積為線線接觸，接觸面積大，切割阻力大，容易崩邊，光潔度差，切割速度慢；擺動切割克服了平行切割的缺點，擺動切割方式是金剛線和材料為點線接觸，切割線與材料的接觸面積小，切割阻力小切削力增大，擺動切割的方式為切割的同時又對切過面進行修磨，光潔度良好，速度也比平行切割速度快。

2、機床特點：

1)、設備采用臥式結構，切割、落料更安全。

2)、本設備床身主體部件采用傳統鑄鐵澆鑄，與鋼結構相比增加了機床的穩定性。

3)、拖板由精密滾珠絲桿傳動，提高了機床的精度。

4)、全封閉環保型防水罩殼，保證工作時場地的清潔。

5)、獨特合理的漲絲機構，更加提高了機床的切割效率。

6)、機床電柜合二為一，減少了對場地的占地。

3、工作原理

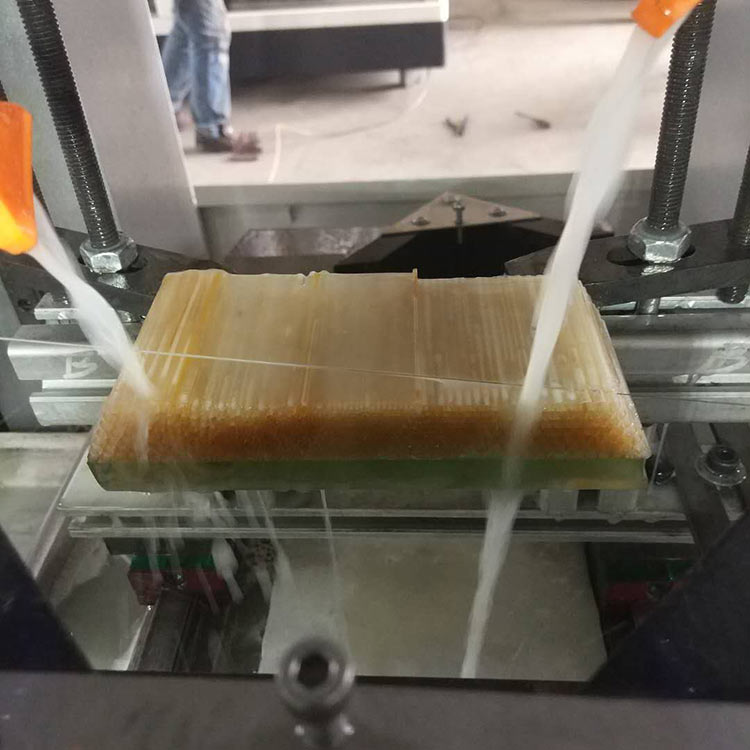

本機床是單絲筒單線切割機，它是由一根附著有金剛石顆?；蛭⒎鄣匿摻z線，由電機帶動，從線筒出發，經過導線輪，再通過加工區與工件產生磨削，再經過導線輪回到線筒，往復循環運動，達到切割加工的目的。加工方式為機械加工，要求加工件材料是容易掉屑的脆性材料，由于線性的柔性，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

4、適用范圍

廣泛用于切割各種導電、半導電和不導電的脆性材料，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等，理論上講，只要硬度小于金剛石（莫氏硬度十）的材料均可使用本款金剛石線切割機加工。

5、產品結構

采用單輥筒往復線H形結構，有效降低了導輪數量，減小金剛石線運行長度，同時可提供較高的切割張力。

切割線具有搖擺功能，保證了切割線和材料接觸面為點線接觸，相比線線接觸，有效提高了切割速度，有效降低了切割過程金剛線的散熱（散熱的有效降低，提高了金剛線的使用壽命）

6、切割工藝

1)、GKH200P1可以增加擺動切割功能，更有利于切割光潔度。

2)、針對切片功能，我們可根據客戶需求配備旋轉工作臺，旋轉切割切片。經多年的有效測試，旋轉切割保證了切割速度和金剛石線的使用壽命。原因在于：旋轉切割時，金剛石切割線和材料接觸面減少為點線接觸，相比直切的線線接觸，旋轉切割點線的接觸方式，有效提高了金剛石線的切削力從而提高了切割速度，并且有效提高了切割過程金剛線的散熱速度（散熱的速度加快，避免金剛石線因高熱被延展拉長，提高了金剛線的使用壽命）。
