1、 設備概述

今科GKH 型單線臥式金剛石線切割機廣泛用于各類硬、脆性材料切片使用，如冰洲石、石英、單晶硅、藍寶石、碳化硅等。對于切割較脆的材料，落料更安全。該產品是我公司自主研發的小龍門結構，采用高精度傳感器配合優異的控制器實現高速閉環控制。人機接近度好，易操作。利用金剛石線的柔性特點，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

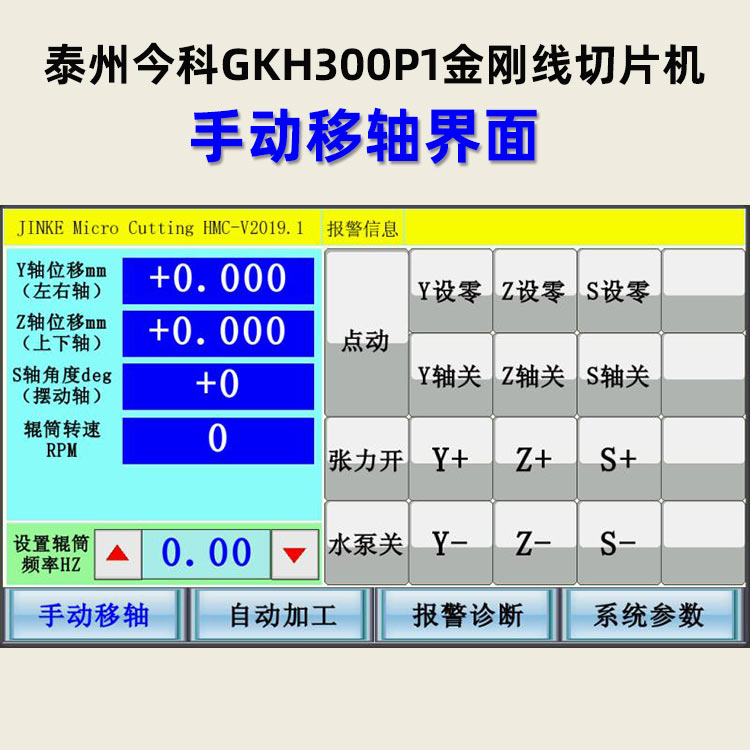

該設備人機界面友好，用戶操作容易，控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷 XY托板電機使能后再手動搖動托板移動造成的誤差。（因?yàn)殡姍C(jī)在關閉使能時，電機保持扭矩變?yōu)?，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位）

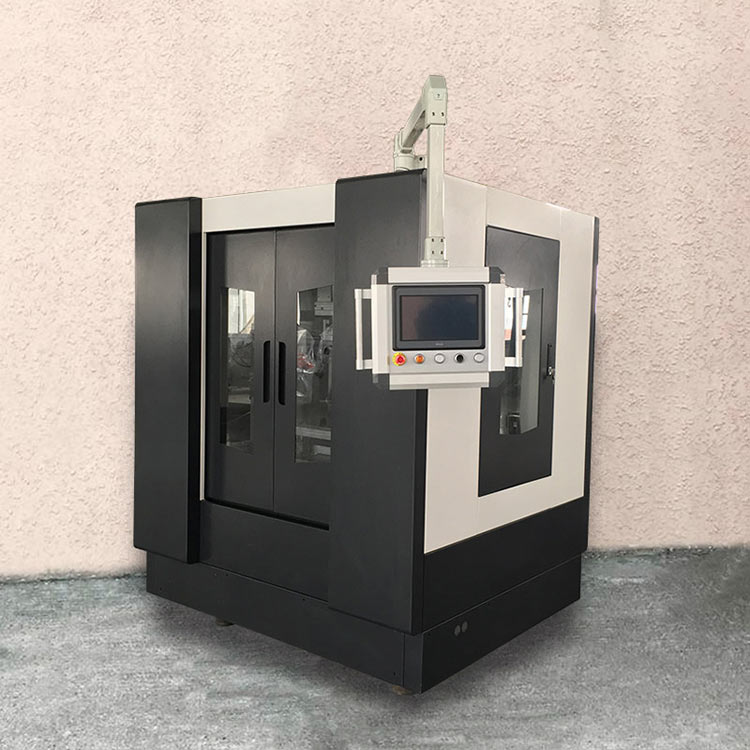

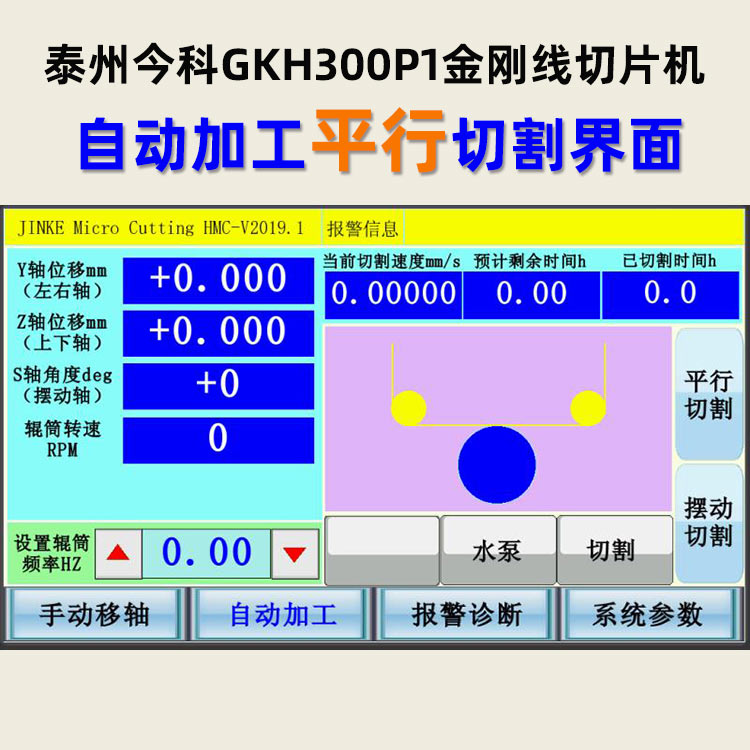

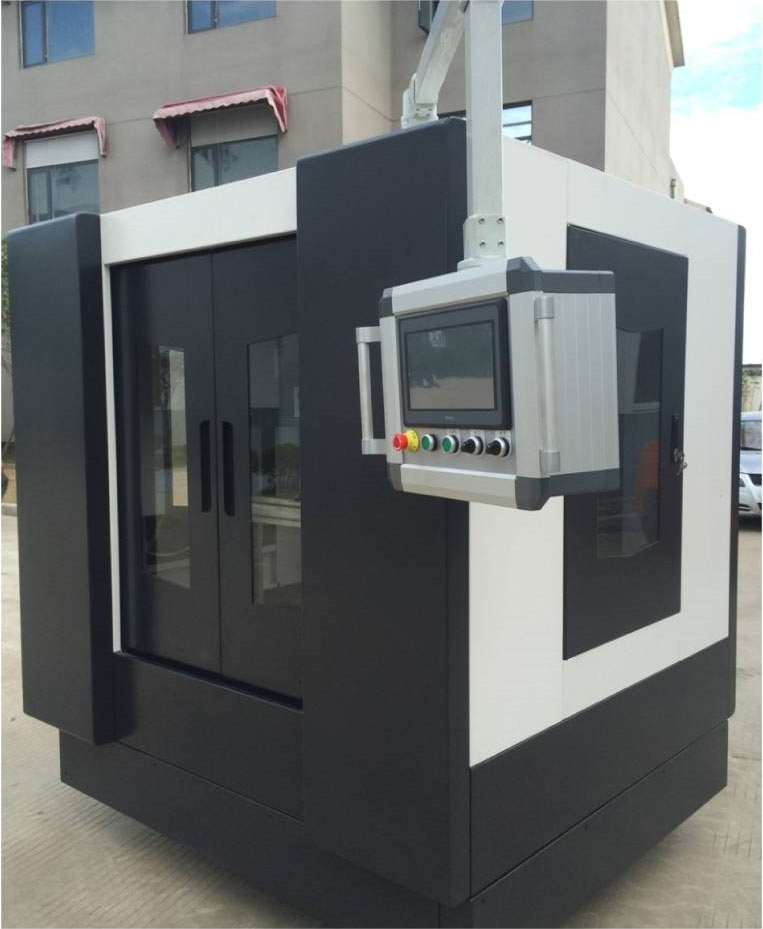

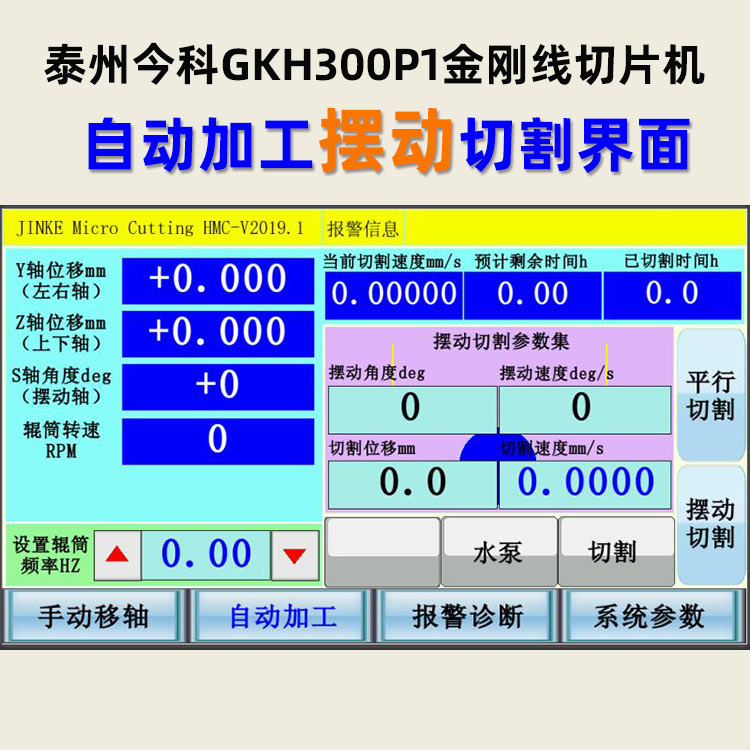

GKH300P1金剛石線切片機，為切割脆性材料而生。切割尺寸（長寬高）300*200*200。本機器金剛石線以設定的速度走線，系統內置平行切割、可擺動切割兩種模式，用戶可根據自己的材料方便選擇。平行切割金剛線和材料接觸面積為線線接觸，接觸面積大，切割阻力大，容易崩邊，光潔度差，切割速度慢；擺動切割金剛線和材料為點線接觸，接觸面積小，切割阻力小，光潔度良好，速度也比平行切割速度快。

2、機床特點

1）、設備采用臥式結構，切割更安全。

2）、本設備床身主體部件采用傳統鑄鐵澆鑄，與鋼結構相比增加了機床的穩定性。

3）、拖板由精密滾珠絲桿傳動，提高了機床的精度。

4）、全封閉環保型防水罩殼，保證工作時場地的清潔。

5）、獨特合理的漲絲機構，更加提高了機床的切割效率。

6）、機床電柜合二為一，減少了對場地的占地。

3、工作原理

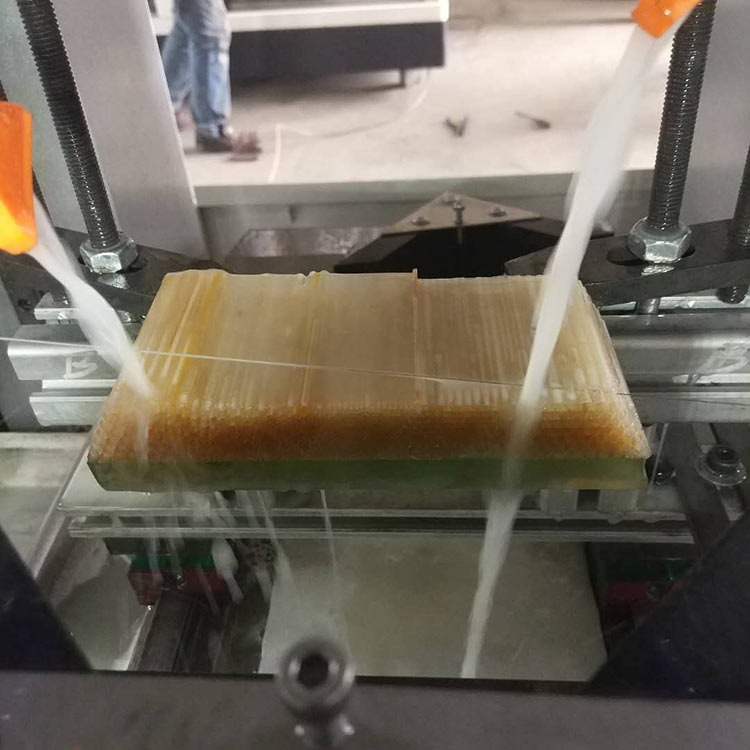

本機床是單筒單線切割機，它是由一根附著有金剛石顆?；蛭⒎鄣匿摻z線，由電機帶動，從線筒出發，經過導線輪，再通過加工區與工件產生磨削，再經過導線輪回到線筒，往復循環運動，達到切割加工的目的。加工方式為機械加工，要求加工件材料是容易掉屑的脆性材料，由于線性的柔性，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

4、適用范圍

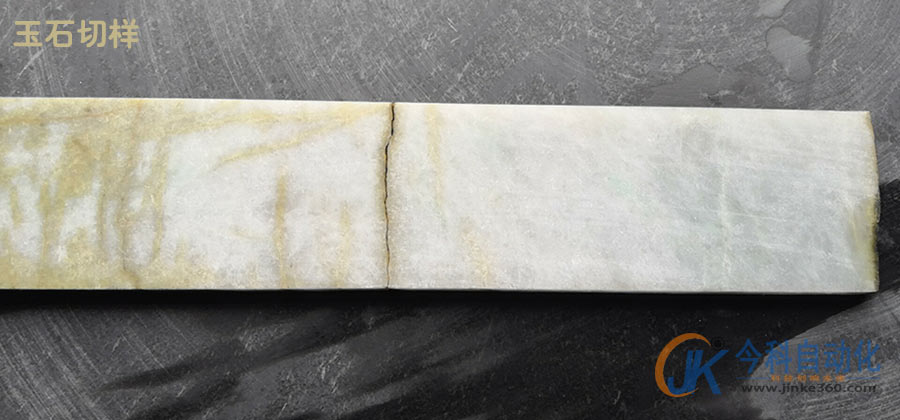

各種導電、半導電和不導電的脆性材料，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等，理論上講，只要硬度小于金剛石（莫氏硬度十）的材料均可使用本款金剛石線切割機加工。

5、產品結構

采用單輥筒往復線H形結構，有效降低了導輪數量，減小金剛石線運行長度，同時可提供較高的切割張力。

切割線具有搖擺功能，保證了切割線和材料接觸面為點線接觸，相比線線接觸，有效提高了切割速度，有效降低了切割過程金剛線的散熱（散熱的有效降低，提高了金剛線的使用壽命）
