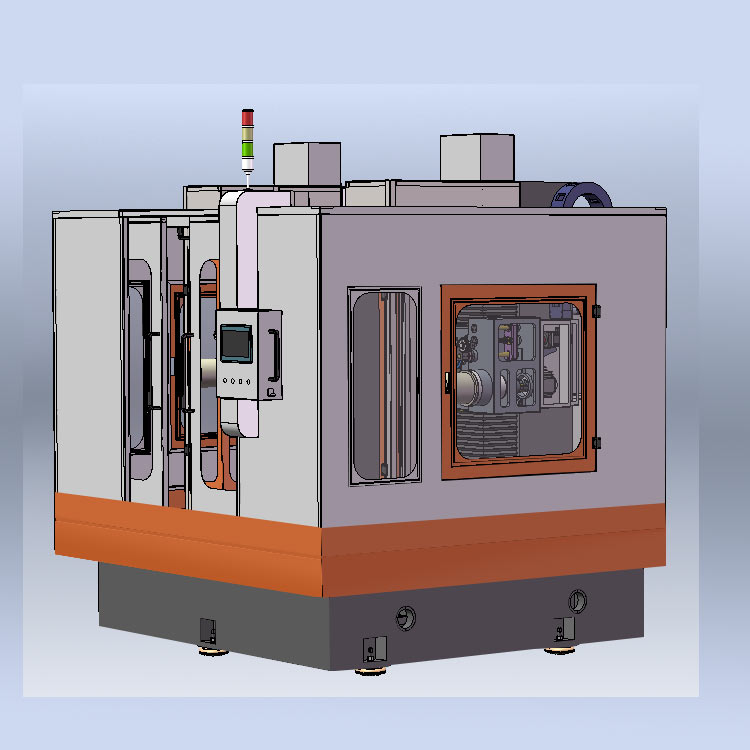

GKH500P1型臥式金剛石線切割機，廣泛適用于硬度低于金剛石的脆性材料，包括導電材料、半導電材料和非導電材料都可以。此款機床主要用于切片，是單線切割機。它是雙立柱雙絲筒結構，雙邊緊絲張力系統。切割尺寸：圓柱直徑500mm長度300mm、方料500mm×500mm厚度300mm。

產品特點：

1）高剛性床身：床身采用傳統鑄鐵澆鑄，與鋼結構相比增加了機床的穩定性。

2）高精度進給：拖板由精密滾珠絲桿傳動，進給速度精確到0.0001mm/s，切割更精密。

3）龍門結構設計：采用龍門結構，穩定性好，精度有保障。落料安全。

4）往復走絲運動：此款結構使用范圍廣，理論上來說，低于金剛石硬度的脆性材料都可以切割。

5）緊絲：采用氣動雙邊緊絲機構，提供較高的張力，比重力緊絲裝置更穩定，精度穩定。

6）輔助裝置：機床安裝手輪等輔助裝置，方便上絲操作。

7）PLC觸摸屏操作控制系統，傻瓜式智能數控切割系統，即使沒有操作經驗的也能半小時內學會操作。

8）一體機型：系統和床身一體機型，不占空間。

9）噪音低：設備運行產生的噪音低，有效改善工作環境。

10）環保低碳：物理方式切割，不改變工件的物理屬性。全封閉環保罩殼設計，保持加工環境的整潔。

產品結構

采用雙輥筒收放線，龍門結構，有效降低了導輪數量，減小金剛石線運行長度，同時可提供較高的切割張力。

切割線具有搖擺功能，減少切割線和工件接觸面積，有效提高了切削力同時也提高了切割速度，增加了硬度比較高的材料、尺寸大的工件的切割能力，有效降低切割過程金剛線的熱量（散熱的有效降低，提高了金剛線的使用壽命）

X軸移動分龍門架移動結構和X軸工作臺移動結構。
