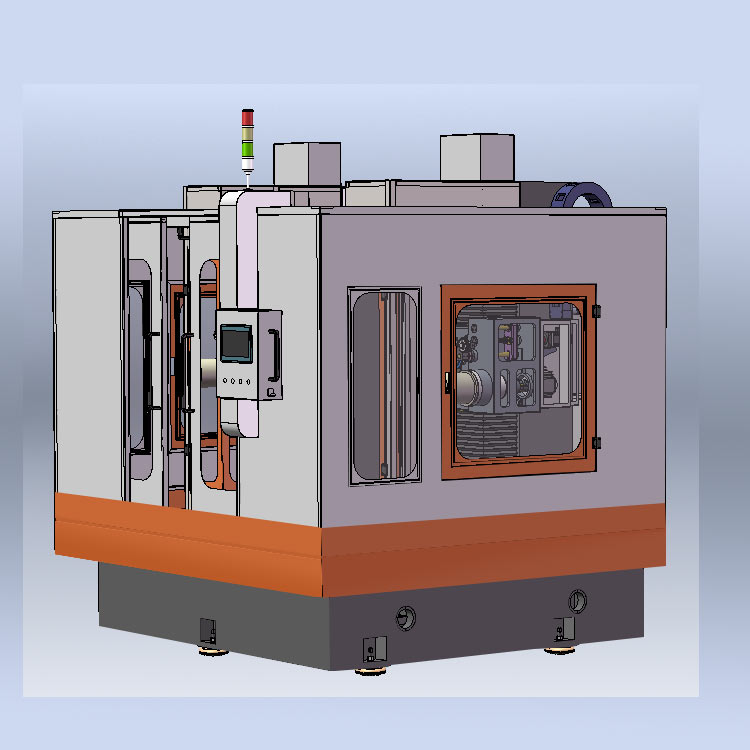

GKH350P1型單線金剛石線切割機
GKH350P1型單線金剛石線切割機為雙立柱小龍門臥式結構機床，往復循環走絲運動切割。主要是用線切割方式切片的設備，適合任何低于金剛石硬度的脆性材料，加工尺寸切圓柱Φ350mm厚度200mm、方料350mm×400mm厚度200mm。
切割線具有搖擺功能，減少切割線和工件接觸面積，有效提高了切削力同時也提高了切割速度，增加了硬度比較高的材料、尺寸大的工件的切割能力，有效降低切割過程金剛線的熱量（散熱的有效降低，提高了金剛線的使用壽命）
X軸移動分龍門架移動結構和X軸工作臺移動結構。
產品特點：
1）高剛性床身：床身采用傳統鑄鐵澆鑄，與鋼結構相比增加了機床的穩定性。
2）高精度進給：拖板由精密滾珠絲桿傳動，進給速度精確到0.0001mm/s，切割更精密。
3）龍門結構設計：采用龍門結構，穩定性好，精度有保障。落料安全。
4）往復走絲運動：此款結構使用范圍廣，理論上來說，低于金剛石硬度的脆性材料都可以切割。
5）緊絲：采用氣動雙邊緊絲機構，提供較高的張力，比重力緊絲裝置更穩定，精度穩定。
6）輔助裝置：機床安裝手輪等輔助裝置，方便上絲操作。
7）PLC觸摸屏操作控制系統，傻瓜式智能數控切割系統，即使沒有操作經驗的也能半小時內學會操作。
8）一體機型：系統和床身一體機型，不占空間。
9）噪音低：設備運行產生的噪音低，有效改善工作環境。
10）環保低碳：物理方式切割，不改變工件的物理屬性。全封閉環保罩殼設計，保持加工環境的整潔。
技術參數
名稱 | 參數 |
機器尺寸 m | 1650*1450*2000 |
主機凈重 kg | 1500 |
承重 kg | 100 |
工作臺尺寸 mm | 500*400 |
工作臺行程 mm | 350 |
升降高度 mm | 300 |
導輪中心距 mm | 420 |
有效切割厚度 mm | 200 |
X 軸滾珠絲桿螺距 mm | 4 |
Z 軸滾珠絲桿螺距 mm | 4 |
X 軸電機額定扭矩 N.m | 4.5 |
Z 軸電機額定扭矩 N.m | 6.0 |
張力范圍 N | 90-120 |
對應氣壓設定范圍 Mpa *2 | 0.12-0.2 |
建議張力設置值 N | 100 |
建議氣壓設定值 Mpa *3 | 0.16-0.2 |
導線輪直徑 mm | 100 |
導線輪槽數 Cn | V 形 1 槽 |
金剛線直徑 mm | 0.25-0.4 |
線速度 m/s | 0-12 |
切割線總長 m | 400 |
切割速度 mm/min | 0.06-120 |
切割尺寸 mm | 350*400*200 |
供電電源 | AC220V |
滿負荷功率 | 2.5KW |
*1、：XY有效切割行程是，實際切割過程中，XY軸行程減去夾具和線架的尺寸
*2、*3：為了保證切割過程中，金剛線在高速運行中的張力穩定，2020年以后的產品，我公司選用的張力氣缸由原來的TN16*125-S更改為TN20*125-S。根據金剛線的破斷力和長期穩定拉力計算后，張力氣壓設置范圍在0.12-0.2MPa之間，建議設定值是0.16MPa。（因為我們的張力氣缸直徑比去年老款產品大一號，所有氣壓有原來的0.4M降低到0.16MPa。）
可選配件
1、 可選擇立柱電動升降功能
2、 可選擇配置吸塵器
3、 可選擇環保型鈑金
4、 可選購導輪、金剛線、軸承等消耗品
