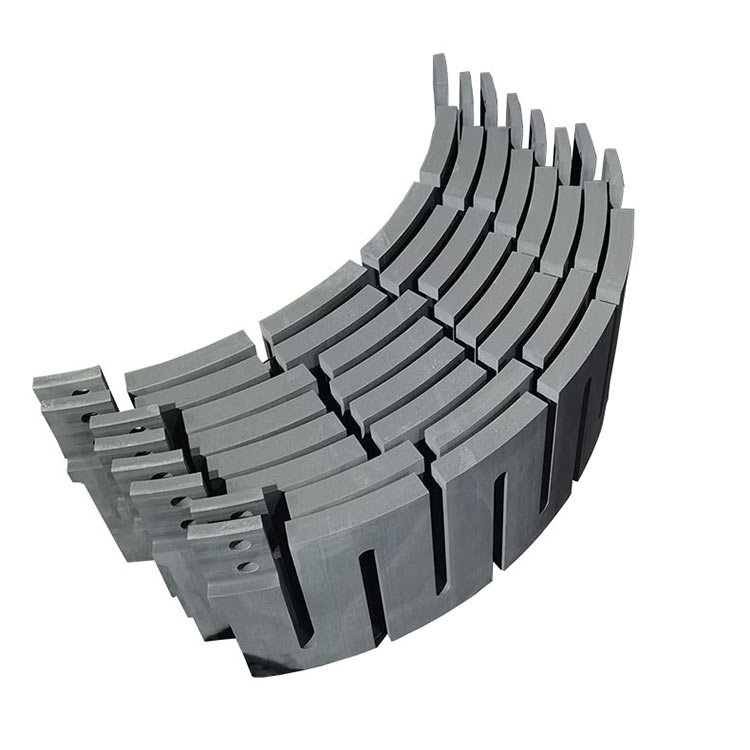

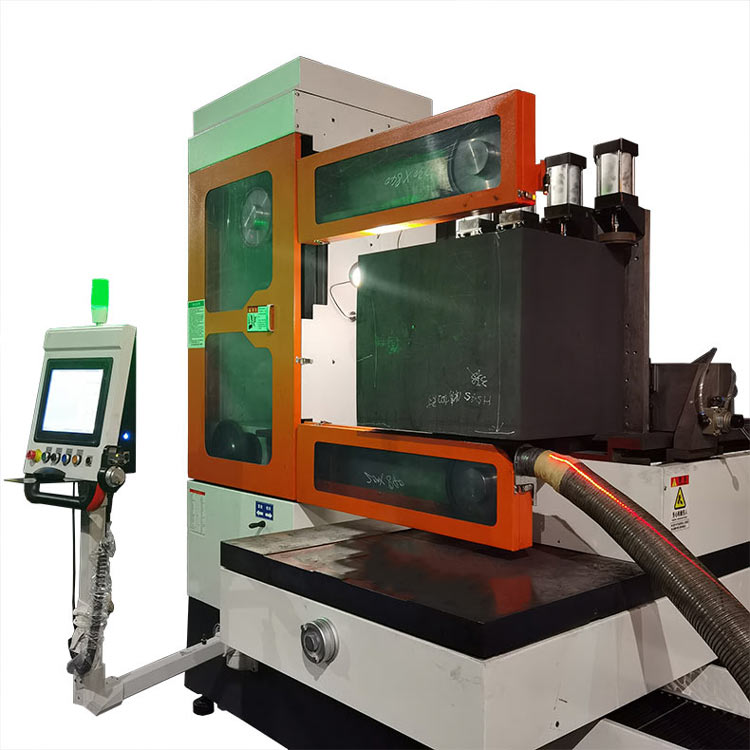

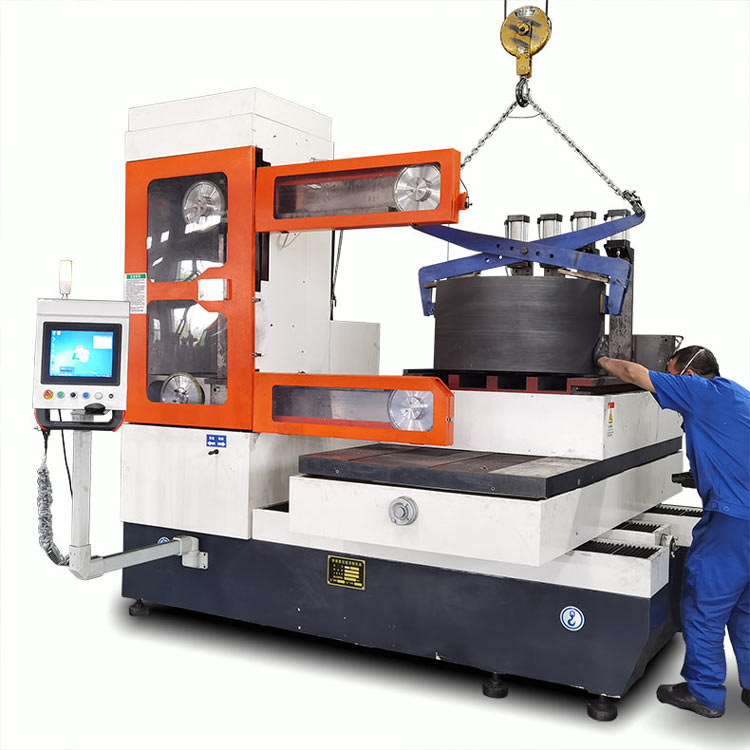

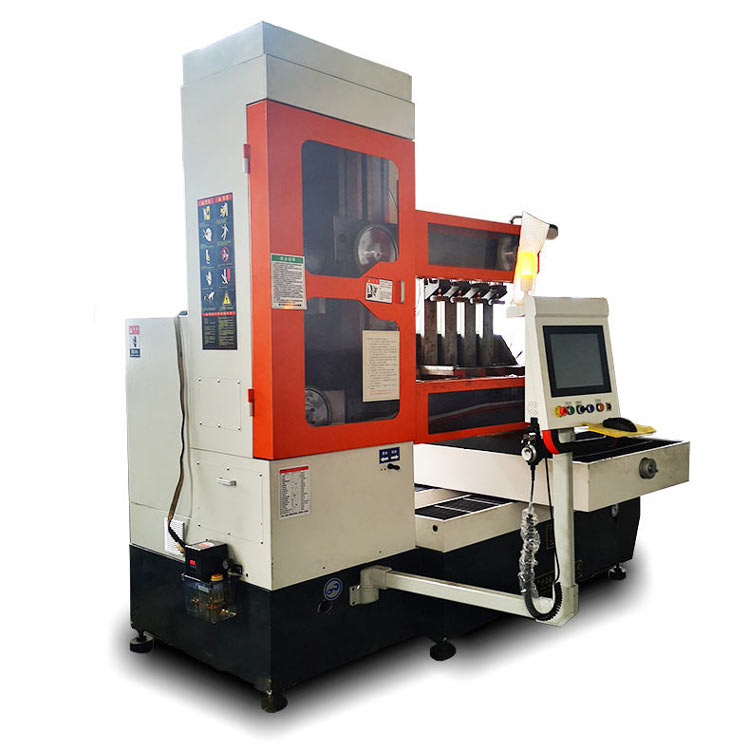

今科石墨坩堝瓦片專用環形金剛線切割機器，是專為石墨平面異形切割設計，型號GKXO6380，切割尺寸長*寬*高=500mm*600mm*250mm。

根據用戶需要，切割石墨高度有250mm、300mm、400mm供選擇。

本設備名稱環形金剛石線切割機，又稱環形砂線切割機，廣泛用于各類脆性材料的異形切割和切片加工，如：翡翠、太陽能硅片、磁性材料、石墨、陶瓷、玉石、巖石、航天航空復合材料等。尤其是石墨的異形切割，深受用戶的好評。

產品優勢

我公司石墨坩堝瓦片專用環形金剛線切割機器GKXO6380，采用閉環的圓環形結構電鍍金剛石線單向以30~60m/s高速循環運動方式切割，切割表面無明顯線痕,可以切代磨,排屑性極好,金剛線張力穩定，金剛線利用率高。切割加工效率6-600mm/min，加工時噪音小，比傳統的上下往復運動結構的機器振動小，導軌的使用壽命長，不容易故障。

該石墨坩堝瓦片專用環形金剛線切割機器的特點

1）金剛線速度快，主軸速度高，主軸慣量大。為了保證切割速度和精度，切割時金剛線的線速度在30m/s-50m/s，主動輪速度在2000-4000PRM范圍內。因此，要在大慣量下兼顧主軸轉速。

2）金剛線長期運行保證線在一個平面，否則高速運轉下，金剛線晃動，會降低金剛線使用壽命和產品加工質量。因此為了保證切割機器長期穩定運行不變形和吸收振動，我公司此款機器結構穩定、整機精度保持性非常好。XY軸采用精密滾珠絲桿，長期使用，保證了切割精度和切割平面度。

3）此款金剛線切割系統，是結合我公司長期的工藝積累和客戶的反饋，我公司自主開發的Jinke Cut v控制系統，簡介易懂，客戶可在不到半小時內完全掌握操作。

用于高速切片時，只需要切割長度和寬度，及切割數量等參數即可；

用于切割圓柱時，只需設置切割直徑等參數即可。在數控系統數據庫中常見的簡單圖形，如方形、三角形等，只需要輸入簡單的幾個參數即可；

用于平面異形切割時，既可以在機器人機界面上繪制切割圖，又可以導入CAD生成的圖紙。

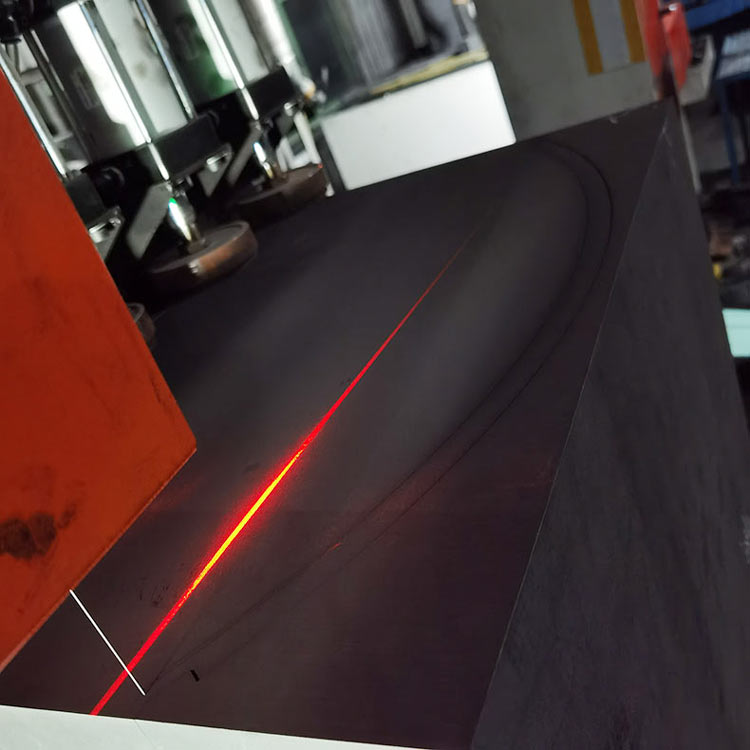

4）因?yàn)榭刂葡到y(tǒng)是我公司自主開發，我們對石墨坩堝瓦片的客戶量身定制了此款專用環形金剛線切割機，增加了自動送料軸，增加自動接料臺等等，根據客戶的工藝需求，定制的專屬切割工藝，還增加了紅外線校正儀，快速、高效、精準的切割各類石墨異形。
