本機GKOX6380型環形金剛石砂線切形機床針對脆性材料二維平面異形切割，高速高精度切割形狀，切割尺寸長*寬*高=500mm*600mm*150mm，切割異形高度根據不同材料而定，硬度越高，切割高度越低，而且切割速度也相應降低。

主機介紹

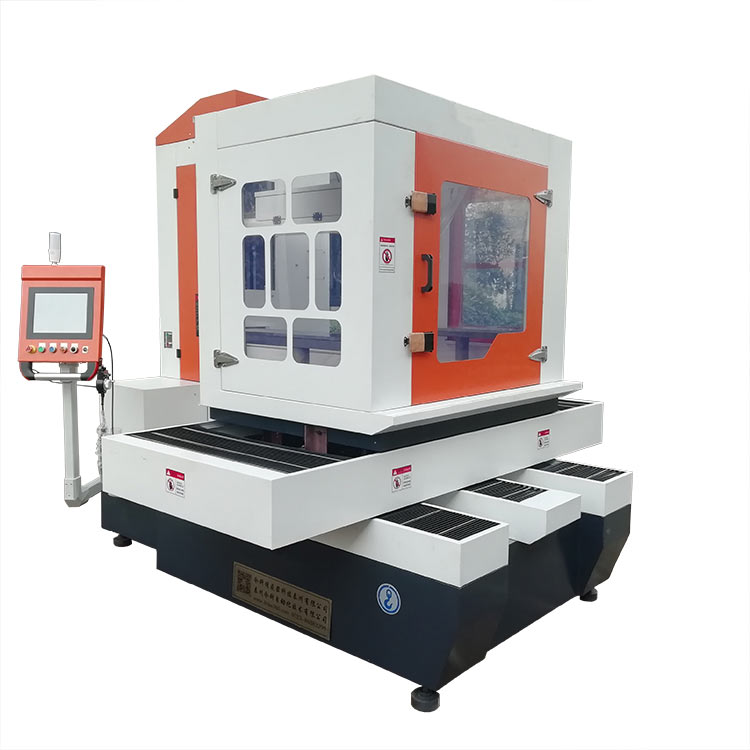

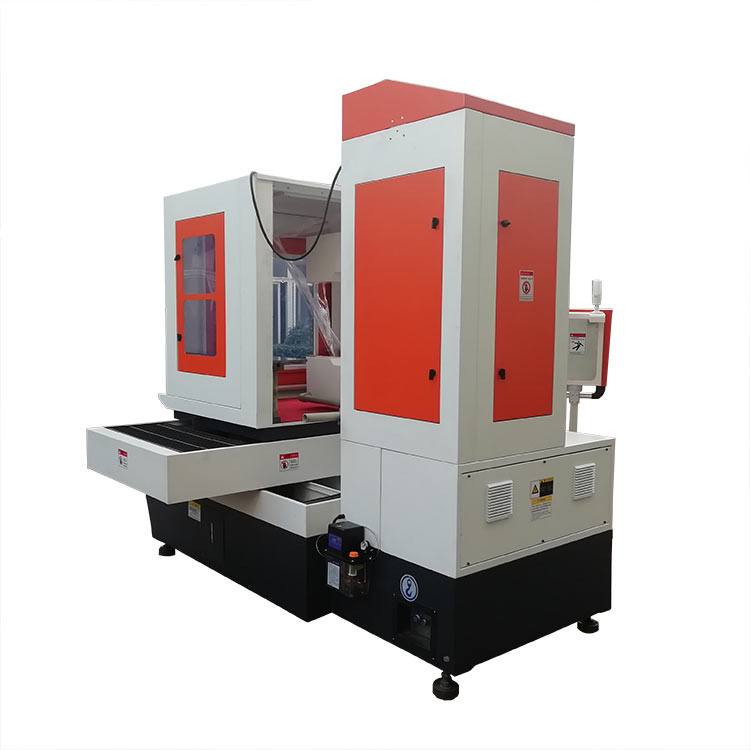

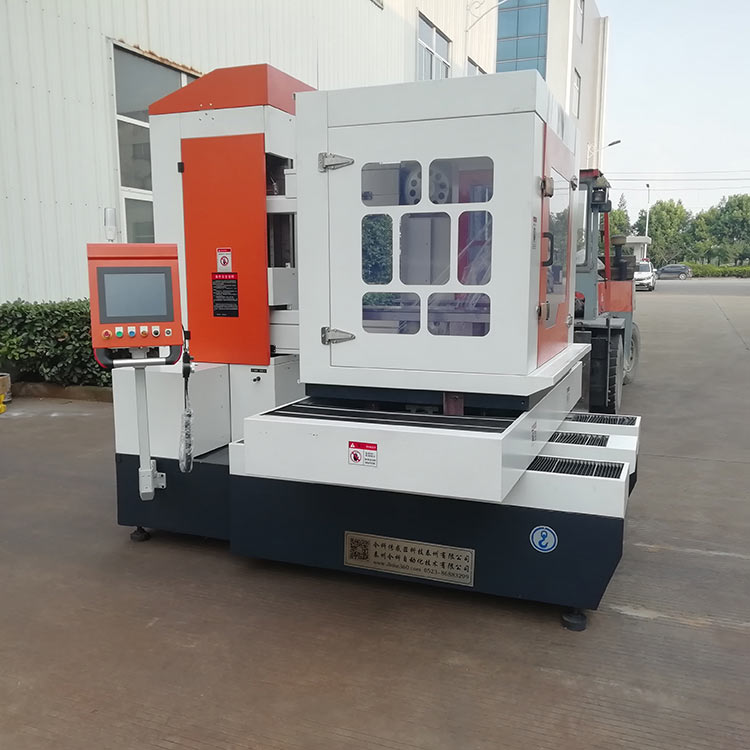

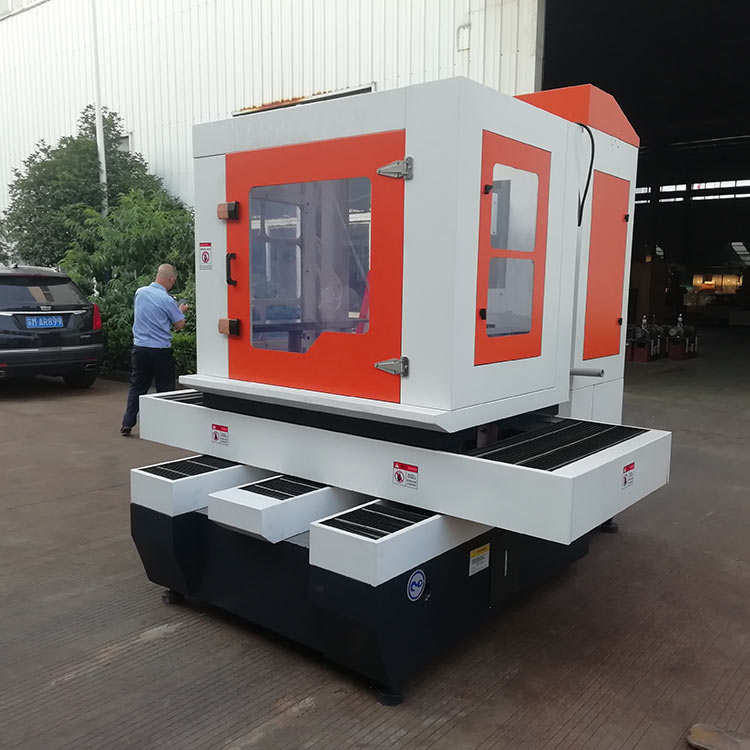

GKOX6380環形金剛石砂線切形機，用于脆性材料平面異形切割。選用電鍍環形金剛石線，單向循環運動方式切割。

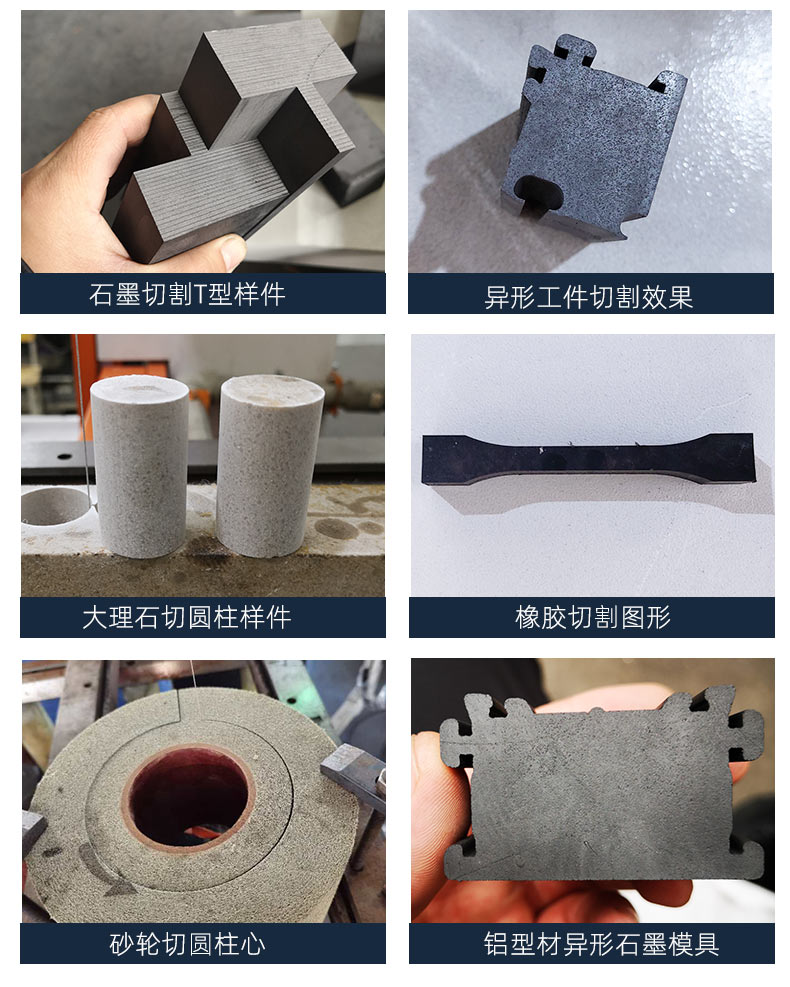

此款切割機主要針對600×700mm高150mm的工件切割各種二維圖形（注：實際切割過程中，XY軸行程減去夾具和線架的尺寸，才是有效切割尺寸），本款機器只用于從工件外圍進刀，快速切割形狀，但不能用于取芯切（注：需要取芯切，可選擇我公司往復循環走絲結構切形機）。此款機器的數控切割系統，即使不懂CAD繪圖也能操作，對于簡單圖形，如圓形、方形、三角形、扇形等常見圖形，只需設置切割直徑、長度等參數即可。其他復雜的平面異形切割，需要繪制CAD圖紙，通過USB接口直接導入機床數控系統中切割。

GKOX6380環形金剛石砂線切形機，切割速度范圍6mm/Min-600mm/Min，根據材料的厚度、硬度和脆性程度調整，切割速度隨切割厚度的增加，而適當?shù)慕档汀?/span>

針對金剛石線的鈑金有開放式鈑金和封閉式環保鈑金，用戶可根據自己需求選擇。機床預留了吸塵接口，配以客戶自己的吸塵裝置或選用我們的吸塵器，降低粉塵污染。

產品特點

1）鑄件采用高標號低磷、低硫鑄鐵原料，包括床身、工作臺、線架、立柱、主軸電機座等均進行多次時效處理，大大降低了機器變形系數，使其結構穩定、整機精度保持性非常好。

2）導軌全部采用GCr15A優質軸承鋼，經過多道嚴密熱處理工序，組織結構穩定，淬火硬度在HRC45-58之間，保證導軌的精度及耐磨性。

3）工作臺托板采用知名廠家生產制造高精密滾珠絲桿，摩擦力小，精度高、運行平穩、耐磨性強、精度保持性好，使用壽命長。

4）XY托板采用混合步進電機，扭矩大，細分?jǐn)?shù)高，定位精度高。

5）機器人機界面友好，用戶操作容易，控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。（因?yàn)殡姍C(jī)在關閉使能時，電機保持扭矩變?yōu)?span style="font-size: 16px; font-family: Calibri;">0，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位。）

6）為了確保設備的高精度穩定性，我公司采用高精度光學尺及英國雷尼紹激光干涉儀對每臺設備的精度和定位精度進行檢測，保證了設備高精度使用的可靠性和壽命。

該設備的優點

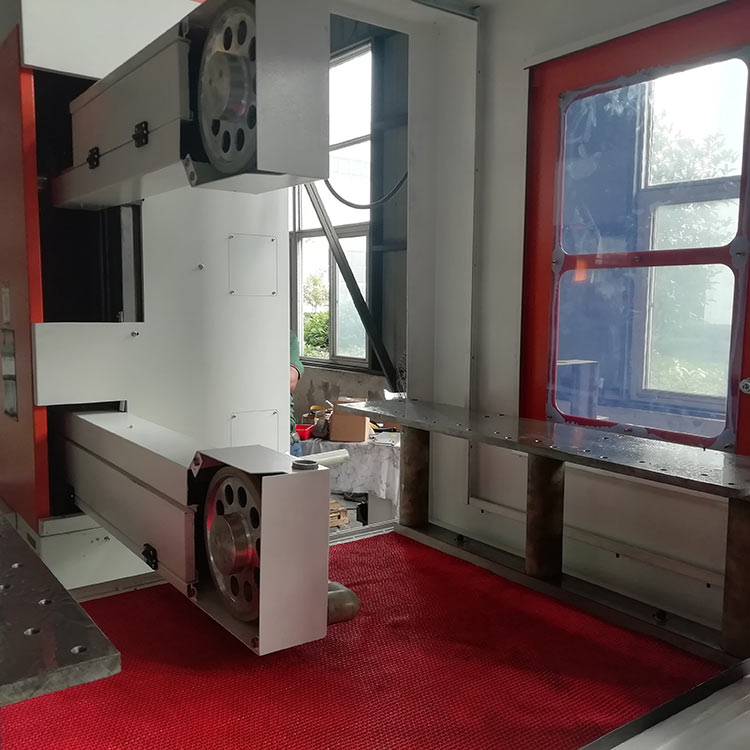

1）本機采用一根封閉的環形金剛石線作為工具，單向循環高速運動，切割質量操作人員可控制。

2）金剛石線速度快，主軸速度高，主軸慣量大。為了保證切割速度和精度，切割時金剛石線的線速度在30m/s-50m/s，主動輪速度在2000-4000PRM范圍內。因此，要在大慣量下兼顧主軸轉速。

3）金剛石線長期運行必須保證線在一個平面，否則高速運轉下，金剛石線晃動產生機械拉伸、扭曲等不可控因素，會降低金剛石線使用壽命和產品加工質量。因此為了保證切割機長期穩定運行不變形和吸收振動，機器的床身、工作臺、線架、立柱、主軸電機座等采用高標號低磷、低硫鑄鐵原料，均進行多次時效處理，降低機器變形系數，使其結構穩定、整機精度保持性非常好。XY軸采用精密滾珠絲桿，長期使用，保證了切割精度和切割平面度。

4）金剛石線切割系統，是結合我公司長期的工藝積累和客戶的反饋，我公司自主開發的Jinke Cut v控制系統，簡介易懂，針對高速切片，客戶可在不到半小時內完全掌握操作，針對平面異形切割，既可以在機器人機界面上繪制切割圖，又可以導入CAD生成的圖紙。（另外，因?yàn)榭刂葡到y(tǒng)是我公司自主開發，我們可以針對不同客戶量身定制，例如增加第三軸旋轉軸，增加自動送料軸，增加自動接料臺等等，也可以根據客戶的工藝需求，定制專屬的切割工藝。）
