金剛石線釹鐵硼磁性材料單線切割機
產品特點：釹鐵硼磁性材料單線切割機是一款采用電鍍金剛石線14m/s往復走絲，工作中具有相對平穩、抖動小等特點的單線金剛石線切割機，歡迎大家選購今科釹鐵硼磁性材料單線切割機。
GKCT4020P1釹鐵硼磁性材料單線切割機詳細介紹
GKCT4020P1釹鐵硼磁性材料單線切割機根據精度要求不同分為旋轉切和直切兩種加工方式。

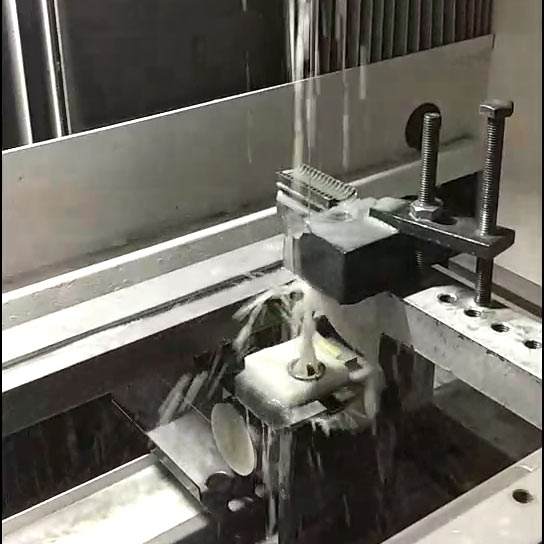

“旋轉切”是工作臺上安裝有輔助切割的高精度旋轉臺，把釹鐵硼磁性材料使用膠水固定到旋轉臺上，加工時，金剛石線做自動往復循環走絲運動，釹鐵硼磁性材料被旋轉工作臺帶動以材料中心點為點旋轉做360度旋轉運動，從外往內切割。先在外圍切割一條縫隙做導槽，逐步往內推進。加工過程中，切割的同時，也在不斷地重復修磨，即一邊切割一邊修磨，所以切割表面質量好，線痕不明顯，光潔度好，精度高。
“直切”是把釹鐵硼磁性材料直接使用夾具夾住固定在工件架上面，金剛石線不動，由工作臺直接推進。選擇金剛石線徑粗的比線徑細的切割質量好，切割速度慢的時候比切割速度快的時候切割質量好。

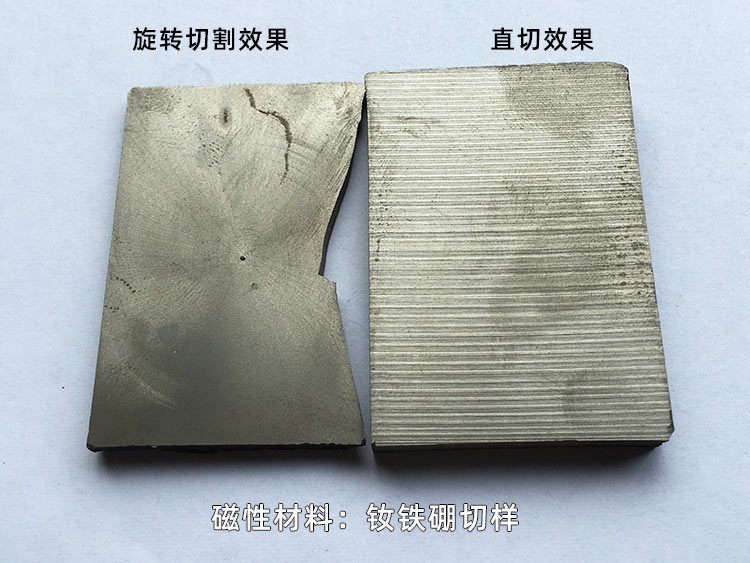

旋轉切和直切兩種加工方式不同的是，旋轉切是邊切邊修磨，直切是單純的直接從頭切到尾，所以直切沒有修磨這一道程序，而且需要的時間更長，相同的加工時間下，表面質量直切低于旋轉切割，線痕較明顯。
往復循環走絲結構，震動小，噪音低。使用線徑0.37mm的金剛石線能滿足釹鐵硼等磁性材料長時間切割，直到金剛石顆粒全部磨損干凈為止。金剛石線的彎曲度可控，我們?cè)跈C(jī)器的工作區安裝了金剛石線彎曲檢測傳感器，工作過程中，超過設置的彎曲度，系統會調整切割速度，提升切割質量。
GKCT4020P1釹鐵硼磁性材料單線切割機，設計為機床電氣一體化結構，組成主要包括：
1)主機：包括床身、坐標工作臺、走絲機構等；
2)輔助切割部件：如高精度旋轉臺，脈沖手動移軸手輪等；
3)控制系統控制機床運動；
4)工作液循環系統：提供清潔的、有一定壓力的工作液。
機床參數 | |
機床類型 | 單線金剛石線切割機，全自動金剛石線切割機，立式金剛石線切割機，往復運動走絲金剛石線切割機，一體式金剛石線切割機，落地式金剛石線切割機，切片用金剛石線切割機，C型金剛石線切割機，小型金剛石線切割機 |
產品定位 | 經濟型商用、家用、實驗室用 |
機床型號 | GKCT4020P1 |
工作臺行程X×Y | 320×400mm |
Z軸（旋轉軸） | 貼盤直徑D：400mm |
切割尺寸 | Φ400mm×200mm |
線架間距 | 550mm |
切割線條數 | 1 |
張絲機構 | 弩形張絲 |
金剛石線直徑 | 0.2~0.4mm |
切片薄度 | 小于1mm（直徑為200mm時） |
輔助功能 | 上絲套裝、緊絲器 |
加工件重量范圍 | ≤50kg |
走絲速度 | 最大13m/s |
張力波動 | 50g |
儲絲量范圍 | 360米（線徑0.37mm） |
切割方式 | 豎切、旋轉切 |
外形尺寸 | 長寬高1500×1050×1950mm |
系統參數 | |
控制系統 | 今科（微切系統）V2018.7 |
功能 | 急停、暫停、直線切、旋轉切、自動檢測等 |
切割速度范圍 | 0~999992mm/小時（可根據材料具體情況調節上限） |
進給速度范圍 | 0.0001mm/s～1mm/s （可根據材料具體情況調節上限） |
轉臺速度 | 0~240 |
工作臺轉動方式 | 連續旋轉 |
D軸角度 | 0~360 |
輥筒頻率HZ | 0~50 |
往返次數 | 1.36次/min |
轉動角度 | 0~360度 |
轉動速度 | 0~200 |
換向時間 | 0~3秒 |
智能功能 | 自動診斷報警功能、自動計算切割時長、實時位移實時計算進給量 |
耗材 | |
消耗品 | 電鍍金剛石線 |
配件 | 聚氨酯導線輪 |
易損件 | |
易損件明細 | 導輪 |
軸承 | |
其它參數 | |
顯示屏 | 中文顯示PLC觸摸顯示屏 |
機床消耗總功率 | 1.6kW |
產品重量 | 1000kg |
電源電壓 | 單相AC220V |
壓縮空氣壓力 | 0.7MPa |
油水分離器 | 自動排水 |
張力 | 0.3Mpa~0.4Mpa |
環境參數 | 工作溫度：12-30℃，工作濕度：20-60% |
附件 | |
標準配件 | 1、張緊輪 1個 2、導向輪3個 3、十字夾具 1套 4、水泵 1個 5、水箱 1個 6、上絲裝置 |
可選贈送配件 | 1、金剛石線 2、靜音無油空氣壓縮機 |
我公司產品不定期更新，產品參數與實際可能略有差異，僅供參考，網上有些沒能及時更新，敬請以實際溝通為準。

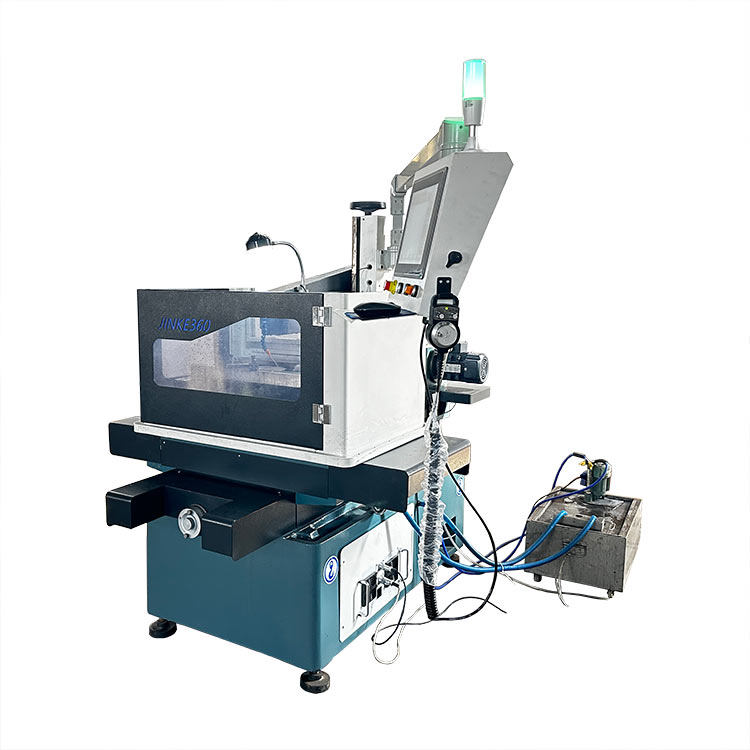

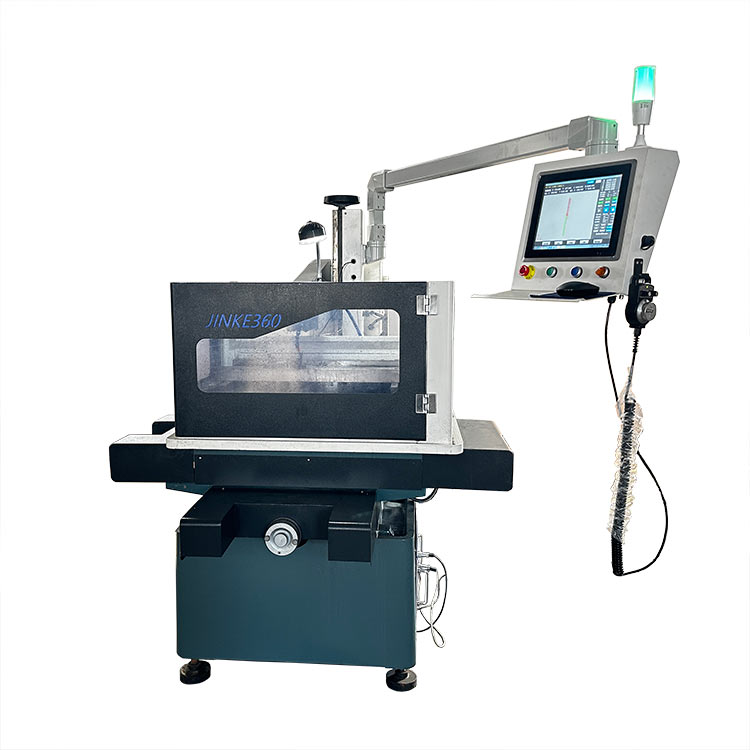

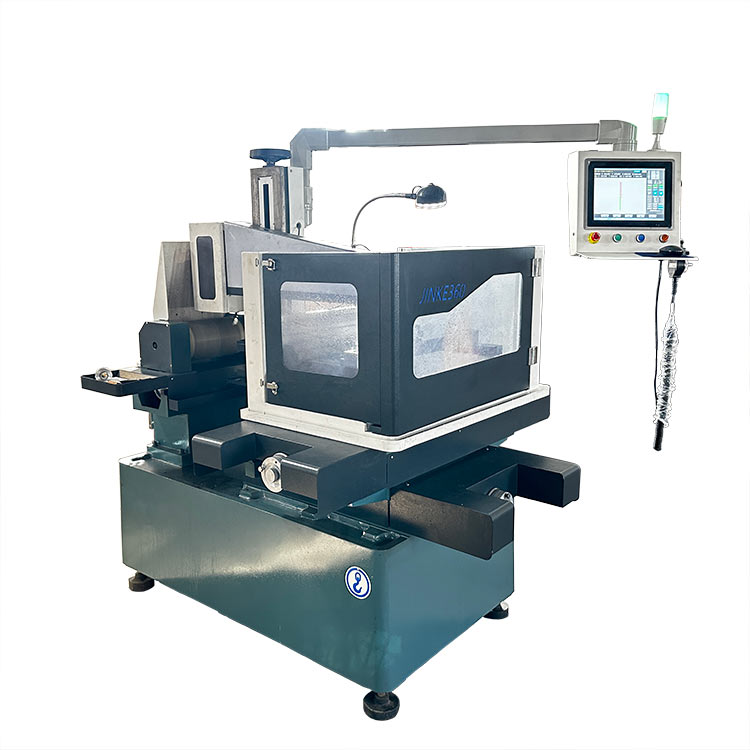

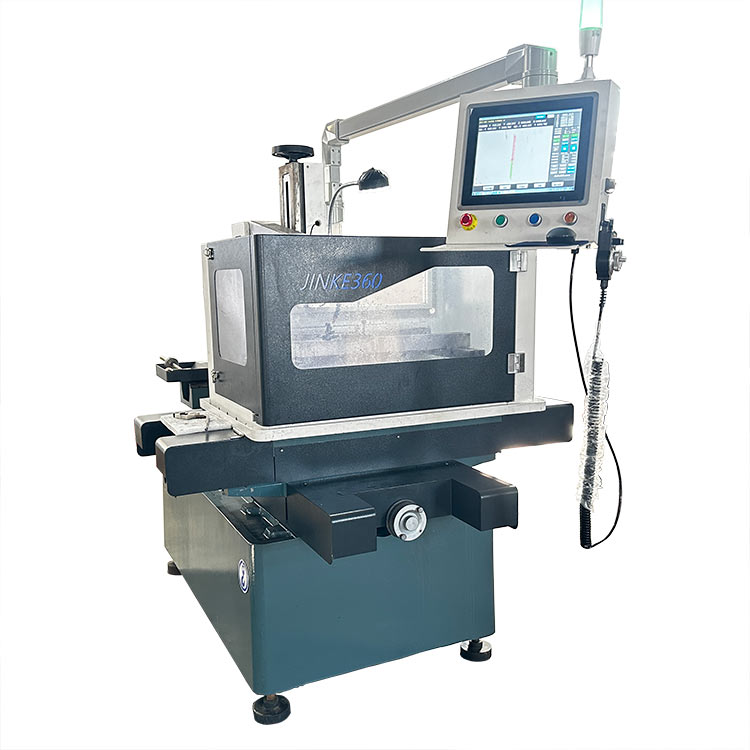

GKCT4020P1型金剛石線釹鐵硼磁性材料單線切割機
