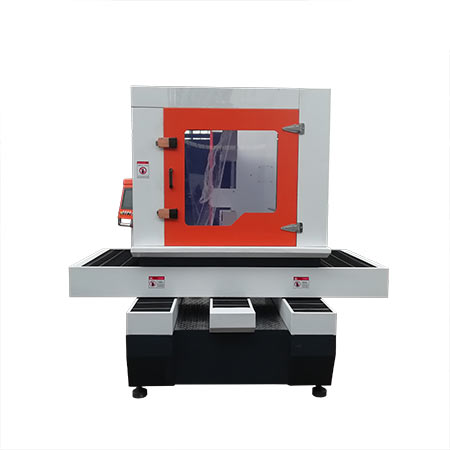

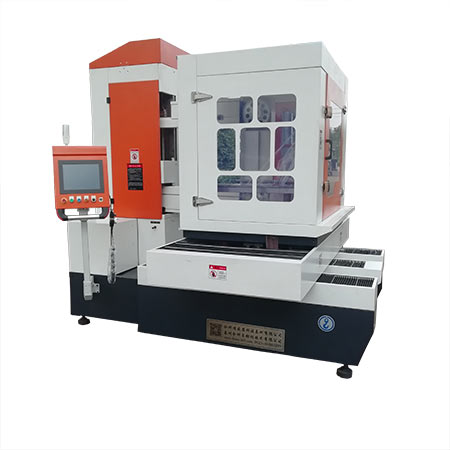

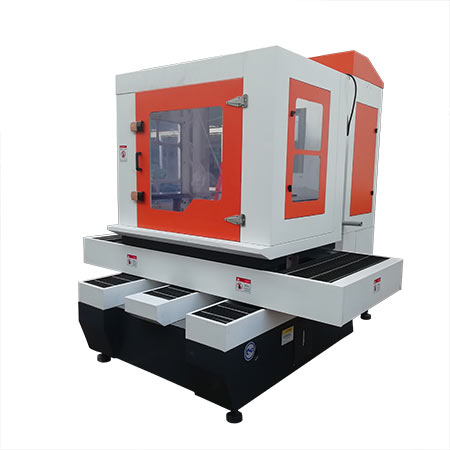

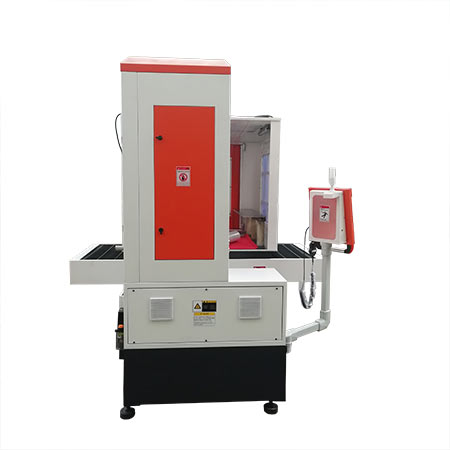

石墨專用切割機
高精度、高轉速、高效率
——
GKXO4550/GKXO6380/GKXO63100
專用于石墨切片，異形切割
——
石墨專用切割機是一款利用環形金剛石線為切削工具的數控金剛石線切割機床，金剛石線單向循環運動，具有切割速度快，切割表面質量好，加工精度高等優點。是一款集速度與效果的金剛石線切割機。
單向循環切割
采用特制的環形金剛石線單向循環運動，無需換向等操作，高速切割下無明顯的線痕，加工速度更快。
高轉速
主動輪提速，將使金剛石線運行速度加快，所以切割速度也更快。主動輪轉速4000轉時，金剛石線速48~53m/s。主動輪的提速是滿足環形線切割機高速切割的同時滿足切割質量，實現精準而高效的目的。
主體部件傳統鑄件
床身及主體部件均采用傳統鑄件，保證機床的剛性和穩定性，滿足機床高精度的基本要求，長期使用不變形。

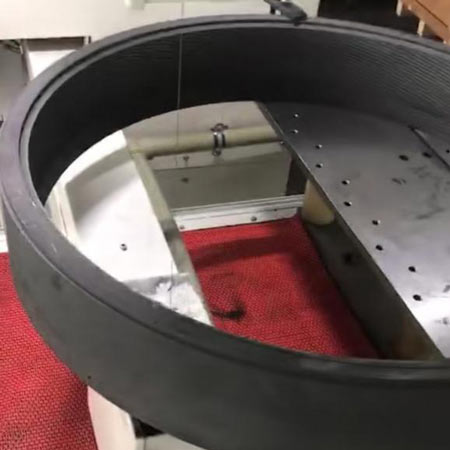

大導輪
合金鋁制大導輪外嵌聚氨酯高分子材料，質量輕、反應靈敏、不易變形、耐磨。三槽設計，節省使用成本。
氣動緊絲
張力系統采用氣動緊絲，比配重緊絲更容易靈活控制張力大小。
線路安全設計
金剛石線運行路線除必須工作加工區必須裸露在外，其他地方都做了安全護罩設計，防止加工過程中出現突然跳絲、斷線等意外情況發生導致傷人事故。
智能微切控制系統
自主開發的今科微切控制系統，PLC觸摸屏操控，通過人機與可編程控制器結合，取代傳統線切割笨重個人電腦加板卡控制，提高了產品的穩定性、可靠性、實用性更強，維護方便?？刂葡到y(tǒng)程序集成了新的切割算法，只需輸入工件的長度、切割厚度和切割數量等幾個參數即可，操作特別簡單。
效率高
跟弓架式往復結構的金剛石線切割機相比，相同的切割效果下，弓架式線切割機切割一個石墨需要三個半小時以上，而本款機床切割一個工件只需要20分鐘左右。速度上，本機床是弓架式往復運動結構金剛石線切割機的10倍，是往復走絲金剛石線切割機速度的5倍，是電火花線切割機切割石墨速度的20倍。
能耗低
本機床總功率2KW,消耗功率在2KW以內，其他工具機床動則十幾KW的消耗。
自吸粉塵
在石墨切割不能使用切削液的情況下，安裝有吸塵器裝置，切割過程中產生的石墨粉末會被馬上吸走，保證切割環境和切割順利。如需更加環保，保證不影響上下裝夾材料的便利性的前提下，我們也可把工作臺設計成全封閉式結構，讓您的工作環境更干凈，更舒適。
可定制
根據石墨切割的速度快的特點，可定制三軸自動送料工作臺結合機械手等操作，提高工作效率。
預留AI智能升級空間
系統預留AI智能接口，把機器聯網，用戶隨時隨地通過手機就可以操控設備和查看設備運行情況。
名稱 | 參數 | ||
型號 | GKXO4550 | GKXO6380 | GKOX63100 |
機器尺寸mm | 1600*1300*1600 | 2100*1700*1900 | 2500×2100×2200mm |
主機凈重kg | 1400 | 2500 | 2600 |
承重kg | 500 | 1000 | 1100 |
XY軸有效行程mm | 450*550 | 630*800 | 630*1000 |
工件尺寸mm | 850*600 | 800*1100 | 800*1300 |
有效切割尺寸mm *1 | 400*450 | 600*700 | 630*1000 |
導輪中心距 mm | 550 | 550 | 550 |
有效切割厚度mm | 200 | 200 | 200 |
X軸滾珠絲桿螺距mm | 4 | 4 | 4 |
Y軸滾珠絲桿螺距mm | 4 | 4 | 4 |
X軸電機額定扭矩N.m | 4.5 | 6.3 | 6.3 |
Y軸電機額定扭矩N.m | 4.5 | 6.3 | 6.3 |
張力范圍N | 90-120 | 90-120 | 90-120 |
對應氣壓設定范圍 Mpa*2 | 0.12-0.2 | 0.12-0.2 | 0.12-0.2 |
建議張力設置值N | 100 | 100 | 100 |
建議氣壓設定值Mpa *3 | 0.16-0.2 | 0.16-0.2 | 0.16-0.2 |
導線輪直徑mm | 250 | 250 | 250 |
導線輪槽數 Cn | V形3槽 | V形3槽 | V形3槽 |
金剛線直徑 mm | 0.65 | 0.65 | 0.65 |
線速m/s | 53 | 53 | 53 |
主軸電機額定轉速rpm | 6000 | 6000 | 6000 |
主軸電機實際工作速度rpm *4 | 4000 | 4000 | 4000 |
主軸電機額定功率KW | 1.5 | 1.5 | 1.5 |
切割速度范圍mm/s | 0.001-10 | 0.001-10 | 0.001-10 |
切割速度mm/s | 10 | 10 | 10 |
供電電源 | AC220V | AC220V | AC220V |
滿負荷功率KW | 2.0 | 2.6 | 2.6 |
*1、：XY有效切割行程是，實際切割過程中，XY軸行程減去夾具和線架的尺寸
*2、*3：為了保證切割過程中，金剛線在高速運行中的張力穩定，2020年以后的產品，我公司選用的張力氣缸由原來的TN16*125-S更改為TN20*125-S。根據金剛線的破斷力和長期穩定拉力計算后，張力氣壓設置范圍在0.12-0.2MPa之間，建議設定值是0.16MPa。（因為我們的張力氣缸直徑比以前老款產品大一號，所有氣壓有原來的0.4M降低到0.16MPa。）
*4：主軸電機額定轉速6000rpm，現在根據當下金剛線的質量，實際速度控制在4000rpm以內。電機預留到轉速是考慮到后期金剛線品質提高，能承受更高的轉速后，是為進一步提升切割速度而做的準備。
注意1：我公司產品不定期更新，產品參數及產品外觀及顏色與實際可能略有差異，僅供參考，網上有些沒能及時更新，敬請以實際溝通為準。
注意2：以上解釋權歸泰州今科自動化技術有限公司所有。
保修信息 | |
保修政策 | 全國聯保，享受三包服務 |
質保時間 | 1年 |
質保備注 | 1年有限現場保修（3個工作日） |
客服電話 | 0523-86883299；17798896369 |
電話備注 | 周一至周五：8:30-17:00（節假日休息） |
詳細內容 | 一、免費負責調試； |
