設備概述：

GKH900P1型單線金剛石線切割機為大型龍門結構線切割機床，專為大尺寸脆性材料而生。它能切圓柱直徑900mm長度1000mm、方料900mm×900mm厚度1000mm的脆性材料。本款機床加工時工件不動，金剛石線擺動，有效提高加工精度和切割速度，安全、高速。“GKH900P1型”型號介紹：“G”表示線切割機，“K”表示數控，“H”表示龍門結構，數字“900”表示切割厚度900mm，“P”表示切片機，數字“1”表示單線切割機。

設備詳情：

GKH900P1型單線金剛石線切割機主要用于金剛石線切割斷規格較大的脆硬性材料，如石英、單晶硅、碳化硅等，截斷材料直徑可達900mm。

該產品是我公司自主研發的，專業應用于直徑在500mm-900mm脆硬材料切割。

該設備采用德國高端精密控制系統，各軸伺服和控制系統采用目前性能更穩定、速度更快的伺服總線控制，保證了切割質量穩定和合格率。

采用高精度傳感器配合優異的控制器實現高速閉環控制。

工作原理

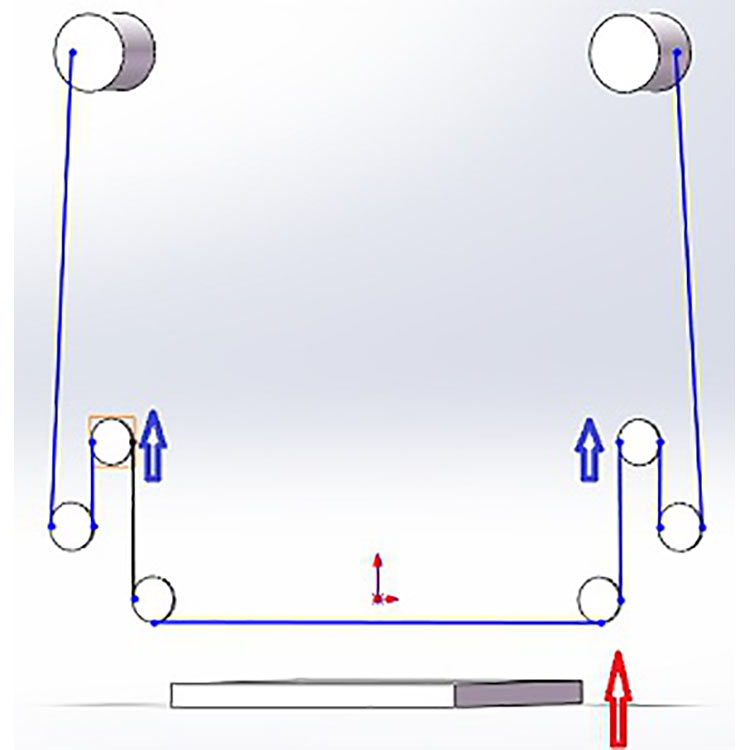

GKH型單線金剛石線切割機機構示意圖

本款數控金剛石線切割機是龍門結構的線切割機床，本機床是雙貯絲筒單線切割機，它是由一根附著有金剛石顆?；蛭⒎鄣匿摻z線，由電機帶動，從貯絲筒出發，經過導線輪，再通過加工區與工件產生磨削，再經過導線輪回到收絲筒，直到走完規定的金剛石線量，再反方向運行，往復循環運動，達到切割加工的目的。加工方式為機械加工，要求加工件材料是容易掉屑的脆性材料，由于線性的柔性，可控制力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。龍門結構，解決大尺寸脆性材料的切割難題。

適用范圍

各種導電、半導電和不導電的脆性材料，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等，理論上講，只要硬度小于金剛石（莫氏硬度十）的材料均可使用本款金剛石線切割機加工。

產品特點

1、全封閉環保罩殼設計

2、工業HMI人機操作

3、常用功能件硬件按按鈕設計

4、9-10伺服高速總線控制

產品結構

采用雙輥筒收放線，龍門結構，有效降低了導輪數量，減小金剛石線運行長度，同時可提供較高的切割張力。

切割線具有搖擺功能，保證了切割線和材料接觸面為點線接觸，相比線線接觸，有效提高了切割速度，有效降低了切割過程金剛線的散熱（散熱的有效降低，提高了金剛線的使用壽命）

X軸移動分龍門架移動結構和X軸工作臺移動結構。
