今科C型環形金剛石線切片切形機器對壓變陶瓷等集成醫療材料試樣切割報告
泰州今科自動化技術_
時間：2021年6月30日，星期三
地點：江蘇省泰州市京泰路街道海陵工業園區高新技術創業中心
切割設備：泰州今科環形金剛石線切形機
1、聯系方式
試樣提供單位 | 醫邁斯電子醫療系統杭州有限公司（以下簡稱EMS） | 試樣加工單位 | 今科傳感器科技泰州有限公司 （以下簡稱JINKE） |
地址 | 浙江杭州余杭 | 地址 | 江蘇省泰州市海陵工業園區高新技術創業中心 |
聯系人 | 聯系人 | 黨晉 17798896369 | |
郵箱 | 郵箱 | dj@jinke360.com |
2、加工描述
試樣材質 | 不銹鋼、壓變陶瓷、膠、樹脂、錫等集成材料 |
試樣描述 | 圓柱形狀，直徑61mm，厚度16mm |
加工要求 | 沿圓弦線做剖面切割，且弦線要經過圓形壓變陶瓷中心。 |
試樣加工機器 | JINKE_GKOX4550環形金剛線切形機器. 金剛石線參數（直徑0.65mm，長度3560mm） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命；另一方面對切割面降溫，減小溫度對試樣的影響。 |
3、切割描述及切割結果
對試樣進行了兩次剖面切割，第一刀切割，先熟悉試樣材質，第二次切割根據第一次的切割數據，對切割參數做調整后再切割。
切割 | 第一刀 | 第二刀 |
切割弦長mm | 45 | 55 |
切割進給速度mm/s | 0.01 | 0.005 |
切割時長*h*min | 1 h 25min | 3 h 5 min |
金剛石線線速度m/s | 13 | 13 |
張力氣壓MPa | 0.4 | 0.4 |
切斷時落料方式 | 自由落下 | 夾具夾持 |
3.1、第一刀

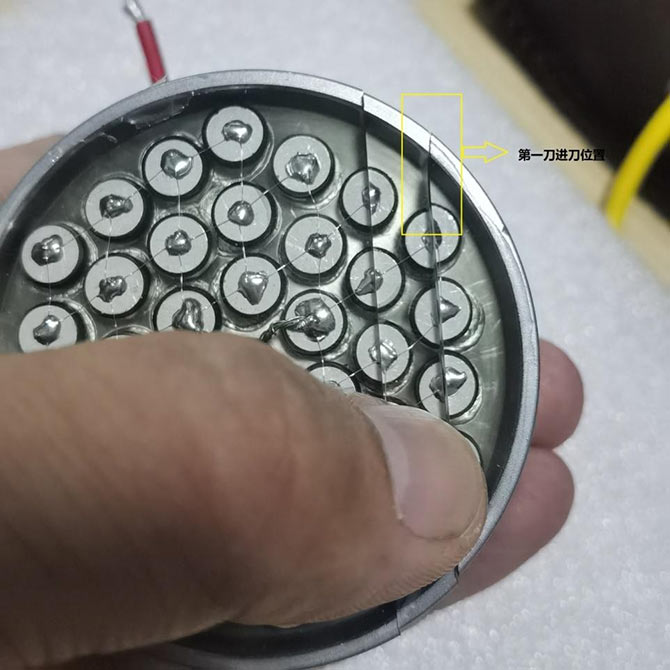

第一刀切割剖面的進刀口，出現一小段弧度，細看第一刀切割試樣圖，引起該小段弧度的原因分析：因為進刀口為圓弧形狀，且為不銹鋼材質，表面光滑，切割進刀速度過快，出現滑絲而造成的。
避免該問題的解決辦法：一、在進刀口處粘導向介質，讓金剛線垂直進刀斷面開始切割；二、降低切割進給速度，第二刀降低進刀速度后，該處問題明顯得到解決。
第一刀
↓

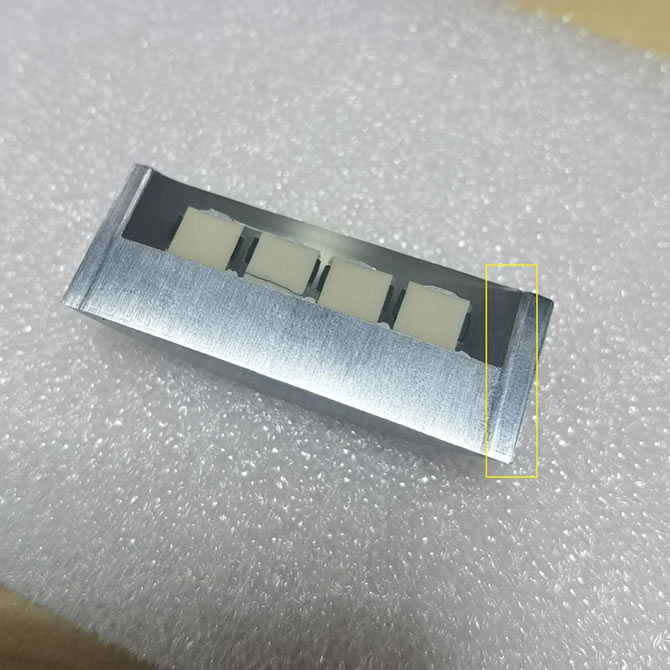

第一刀切斷時是自由落體落料，還有最后一段試樣材質是不銹鋼，因為不銹鋼材質的延展性，切斷前，材料往外炸，切縫形成V形。造成切斷點光潔度沒有中間位置光潔度好。具體看下圖。
第一刀切割總結：第一刀切割主要熟悉切割材質，進給速度設置快了點，除了進刀位置和切斷位置處光潔度不好，中間剖面處光潔度良好，不銹鋼、壓變陶瓷、橡膠、錫等材質位置處光潔良好。
切斷點位置光潔度可以通過夾具夾持接料方式，提高切斷點位置光潔度。
如果第一刀進刀位置光潔度滿足要求，選擇第一刀切割參數可以節省時間。

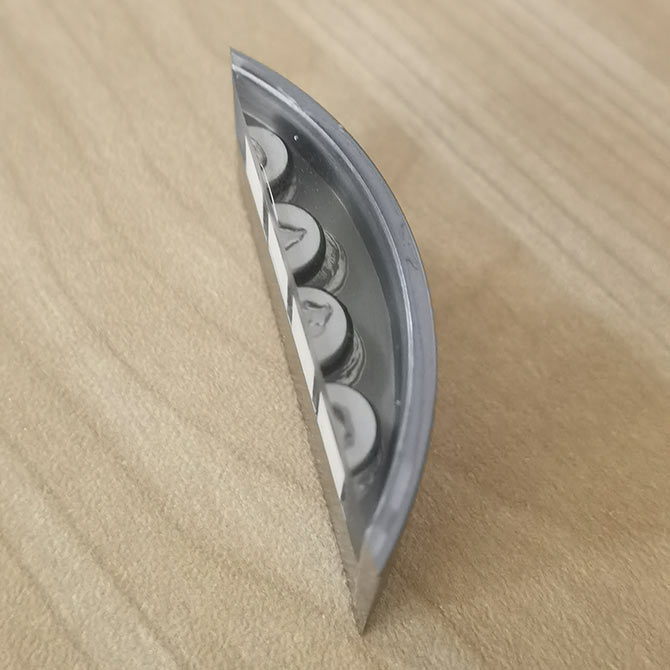

第一刀切割剖面如下圖

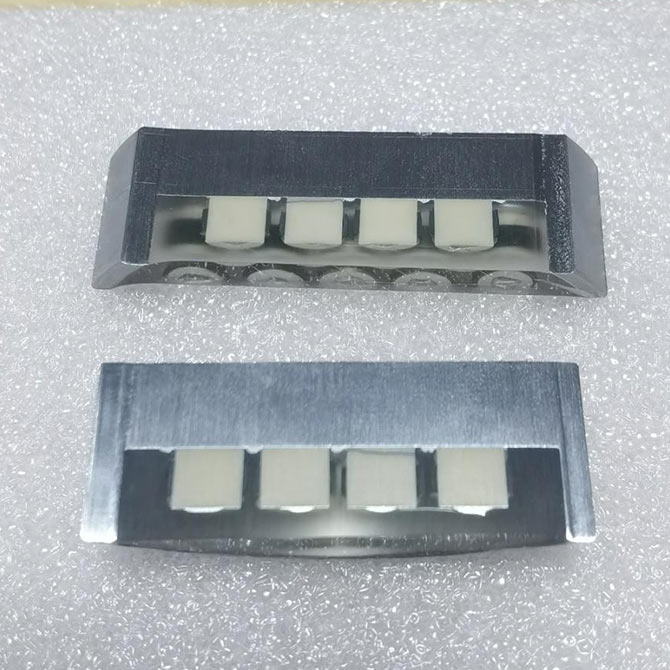

第一刀切割兩剖面
3.2、第二刀
第二刀切割速度是第一刀速度的一半，切斷落料為夾具夾持，其他參數和第一刀參數一致。進刀口和切斷點光潔度明顯提高，但缺點是，切割用時是第一刀的兩倍時間。
第二刀切割效果見下圖。

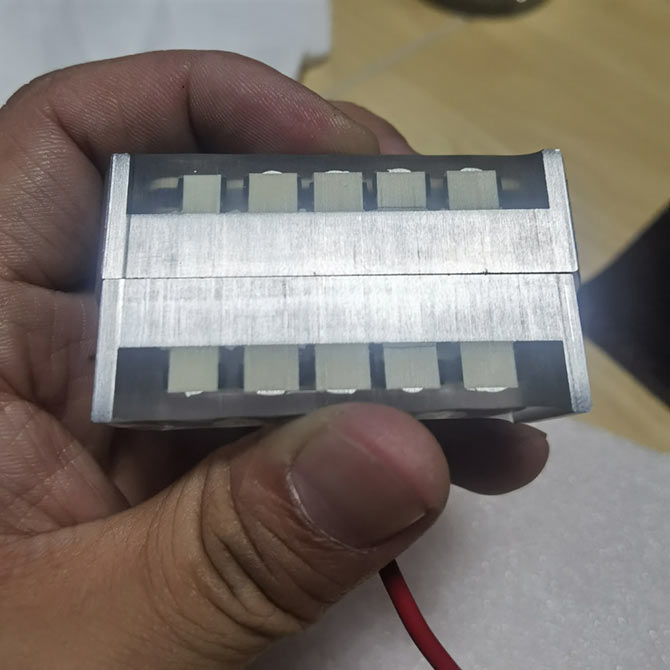

以上兩圖為第二刀的切割剖面

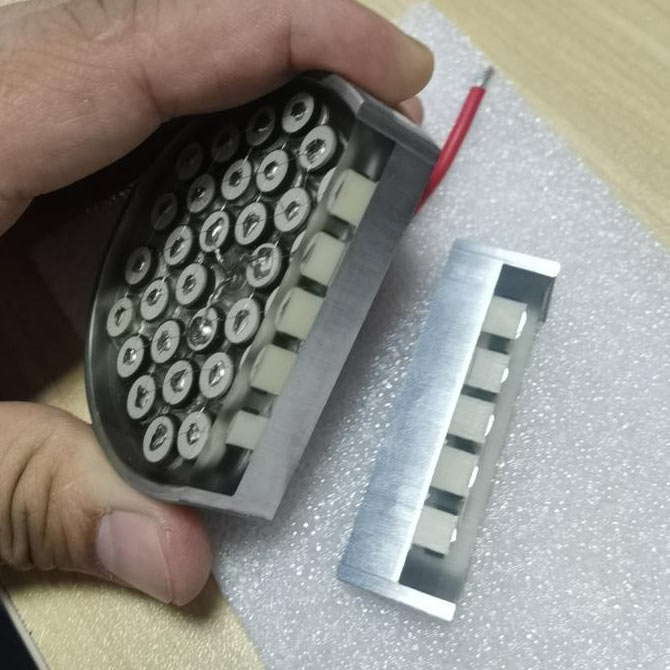

↑第一刀和第一刀剖面對比圖
用千分尺測量第一刀和第二刀片料三點的厚度，尺寸分別為6.071mm、6.077mm、6.079mm，前后厚度一致性良好。
總結：后期使用過程中，可以降低金剛石線線速度等數據，觀察切割效果，多次切割后可以得出一個合適的切割參數。
