V2019舊版本的問題及改造需求
1、V2019版之前系統硬件是由單片機為核心開發的，未考慮到石墨切割中的環境因素。造成使用過程中石墨粉塵進入電路板后容易燒毀232通訊芯片，而造成一體機無法與MC控制器通訊。
2、V2019版之前由于工藝的積累缺少，切割硬度比較高的材料時對尖角處理不夠好。
3、因為V2019之前版本的硬件無法滿足新軟件的運行。需要對電氣硬件重新升級方可升級到新版本。

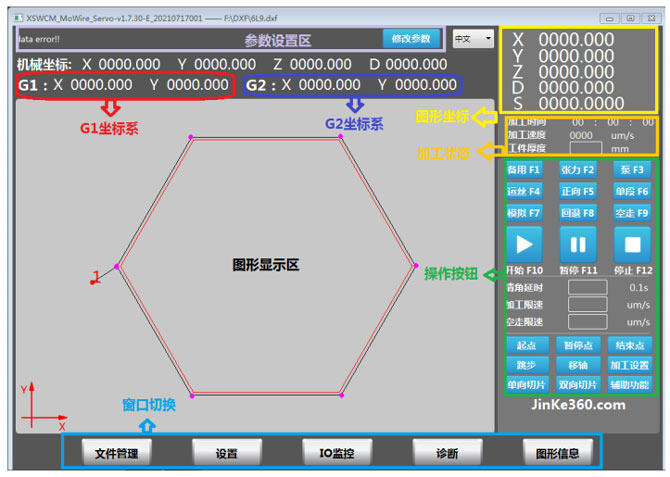

4、V2021版之后的系統運行穩定，在切割工藝上做了很大改善，切割效果和精度更好。新版本金剛線切形機控制系統由金剛線切形軟件、PLC、伺服控制系統和其他低壓電器組成。
今科金剛線切形機系統新舊版本數據對比
數據 | 改造前 | 改造后 |
1、系統架構 | 一體機+PLC+NC 控制盒。由于 NC 控制盒的耐復雜惡劣環境差，造成后期維修售后多。 | 一體機+PLC（帶 NC 控制的PLC）。由于 PLC 在復雜惡劣環境下的高可靠性、穩定性，整體系統售故障率斷崖下降。 |
2、系統集成性 | 三個單元集成，需要外部線路連接，集成度低。線路繁瑣，增加后期維修量。 | 兩單元集成，兩單元之間只需一根網線實現數據交換。線路簡單，售后維修一目了然。 |
3、切割速度 | 1-9 檔，細分九檔。切割速度設置存在階躍性，難以做到更合適的速度。 | 1um/s-5000um/s，速度細分至 1um，切割速度可以無級調速。 |
4、安全性 | 由于之前控制系統單元之間的通訊接口為RS232 接口。傳輸效率低，易發生通訊中斷。整體系統的實時性低，有時無法做出快速響應。造成限位等報警無效。 | NC 控制融入到 PLC 內， 之間的數據交換更快速， 更高速。一體機和 NC 的通訊口升級為 RJ45 網口（Modbus TCP），數據傳輸更可靠和更穩定。 |
5、圖形繪制及切割路徑規劃工藝等 | 只能在線切割繪圖軟件繪制完成圖形后，生成 3B 指令后，發送到NC控制系統，再進行切割控制。 | 不受繪圖軟件限制，用戶可以在CAD 或CAXA 等軟件里繪制好切割圖形后， 保存為DXF 格式，再在切割軟件里進行軌跡規劃。新的軟件軌跡規劃增加金剛線切割工藝，如對尖角的工藝處理等。 |
6、電子手輪 | 舊版版本，手輪控制控制 精度低。 | 控制精度增強，更可靠。 |
7、送料切割 | 切割完一片后需要人工送料，再進行下一片切割。沒有完善的接料系統，很難實現連續自動切割。 | 新版本增加了自動連續功能，人工干預送料也保存。用戶可以選擇人工干預送料，或自動連續切割。 |
8、報警診斷 | 報警提示不完善 | 增加報警提示（IO 輸入提示，故障提示），方便現場人員快速找到問題 |
9、遠程診斷 | 無 | 用戶遠程聯網，廠家即可實現遠程售后維修診斷。售后維修更快速，更簡單。 |
10、操作性 | 軟件操作流程復雜，用戶熟練掌握費時 | 操作簡單，每步都有操作流程提示，培訓省時省心。 |
