今科金剛石線切形機加工實例：切割剛玉外齒輪
泰州今科自動化_
尺寸長*寬*高：
試樣材質 | 鋼玉 |
試樣描述 | 圓柱形狀，外直徑93.4 mm，內直徑66.7mm，高度25 mm，厚度13.3 mm |
加工要求 | 齒輪切割。 |
試樣加工機器 | JINKE_GKOX3040往復線金剛線切形機器. |
金剛線 | 金剛石線參數（直徑0.37mm，長度300m） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命，另一方面對切割面降溫，減小溫度對試樣的影響。 |
切割數據：
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 25 | |
切割周長 | mm | ||
切割速度 | mm/s | 0.002 | |
切割速度 | mm/Min | 0.12 | |
清角時間 | s | 60 | |
金剛線速度 | m/s | 7 | |
金剛線補償 | mm | 0.18 | |
切割時間 | h | 不確定 |

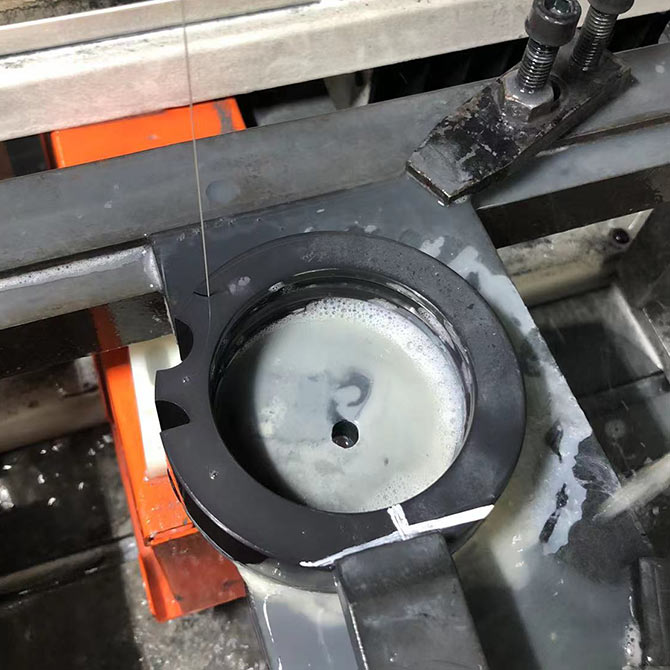

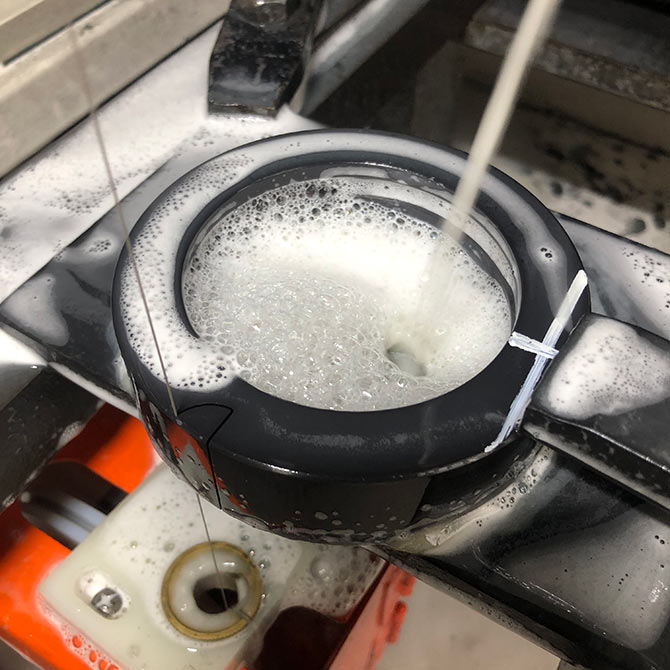

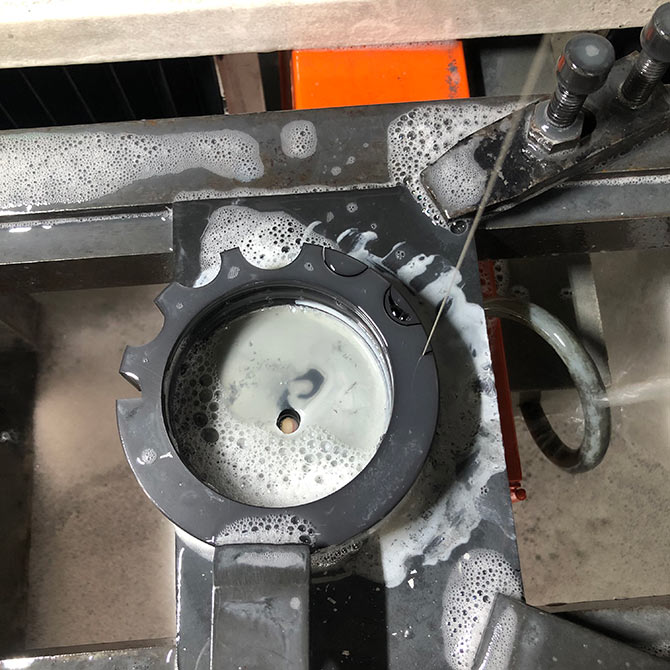

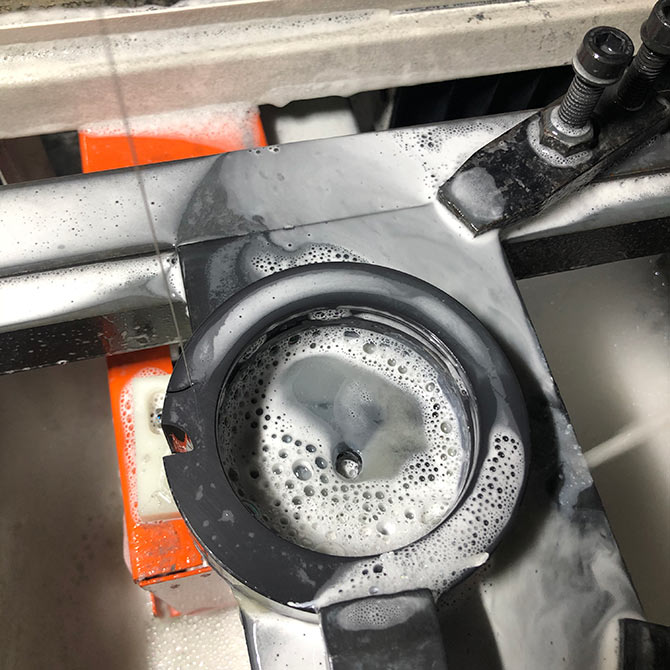

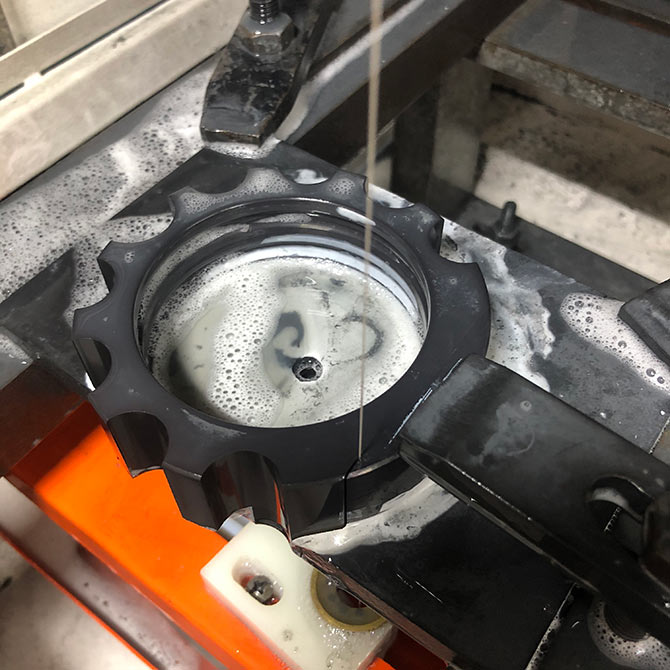

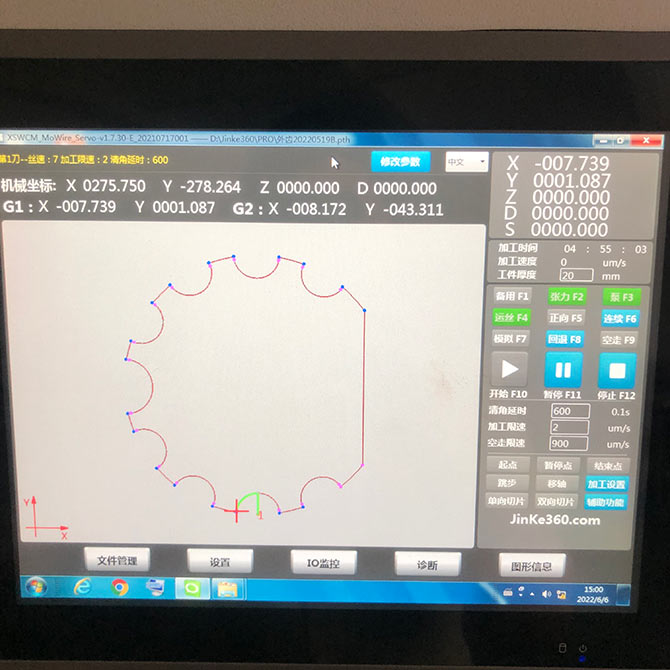

切割圖形：

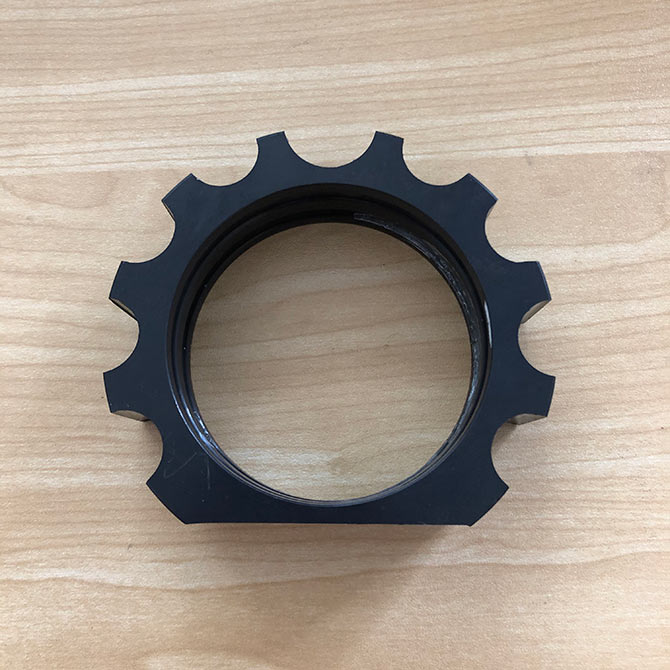

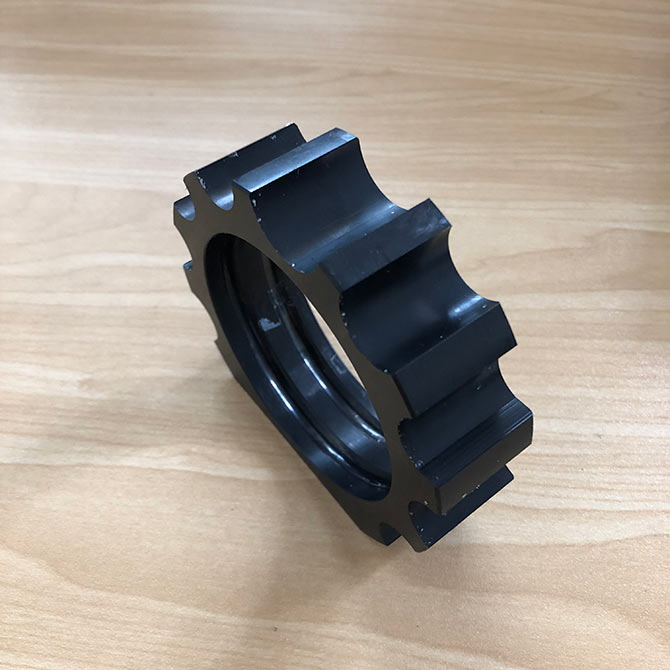

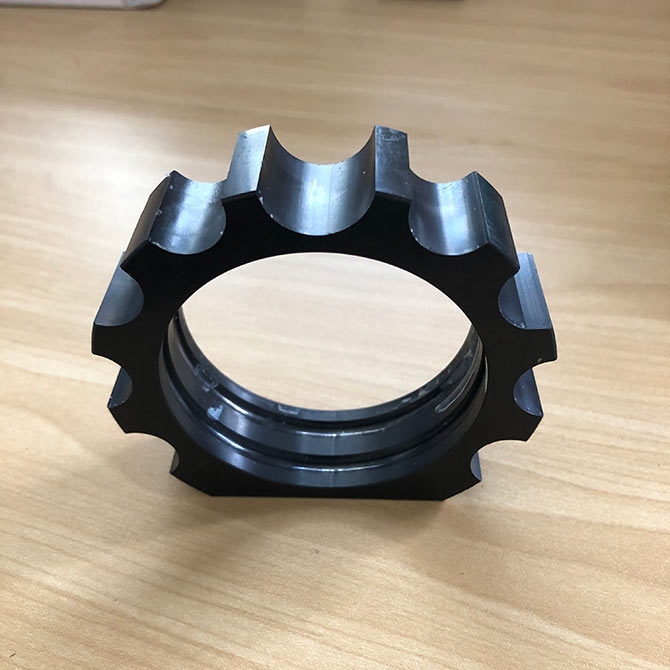

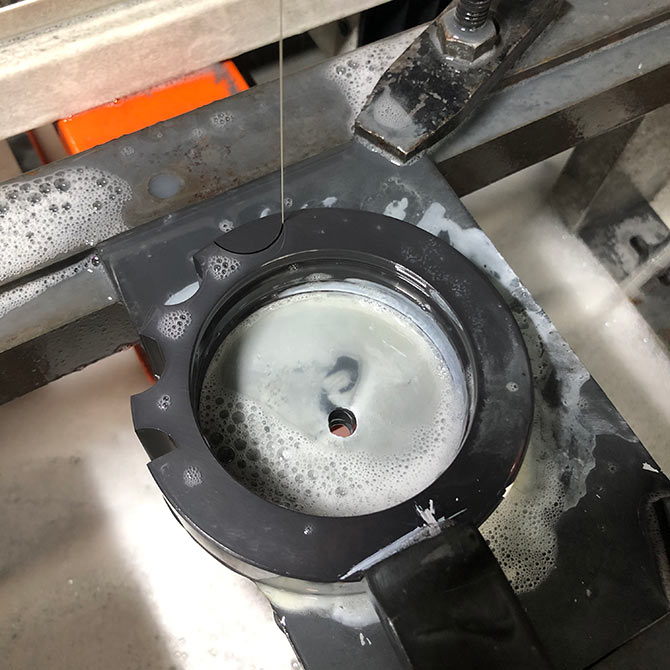

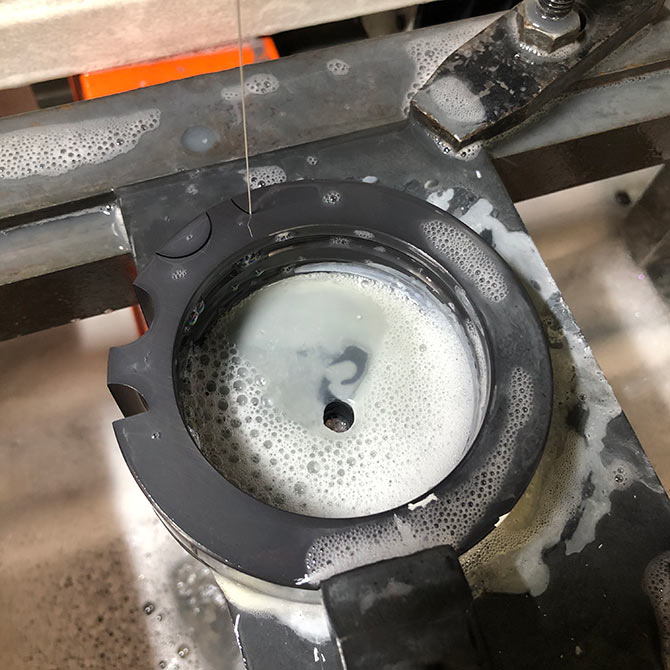

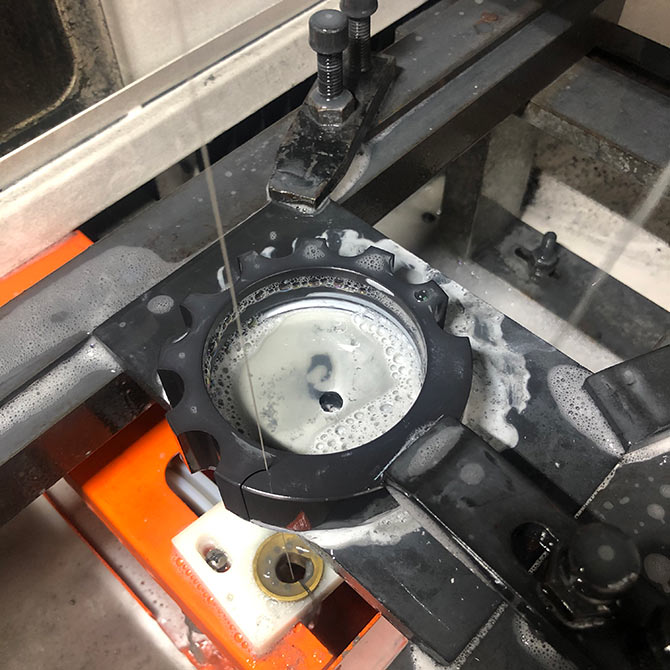

切割效果
