在一塊石墨上切多片相同瓦片形狀怎么設置？
針對用戶提出的石墨瓦片，無需送料，多片連續切割說明
送料切割是我公司金剛石線切割系統升級后預留的接口，可以配合用戶的其他設備比如機器手自動裝夾裝置，實現真正意義上的全自動切割。因此平時是無需送料切割這個功能的，還需要人工裝夾。這里介紹的是一次只切割一個工件，在這個工件上多片連續切割，在數控系統里面的設置步驟。
具體設置步驟：用戶先在機床控制系統的電腦顯示屏界面找到畫圖軟件，在 CAXA 或者CAD 軟件里先畫好一個瓦片圖形后，根據實際切割工藝矩陣多片，保存為 DXF 格式。然后在金剛石線切割軟件里面打開繪制好的瓦片圖紙（DXF 格式），做軌跡規劃，選擇加工順序，設為當前圖形即可。
第一步、CAXA 或者CAD 畫好一個瓦片
第二步、矩陣該圖形 5 個，如下圖所示+

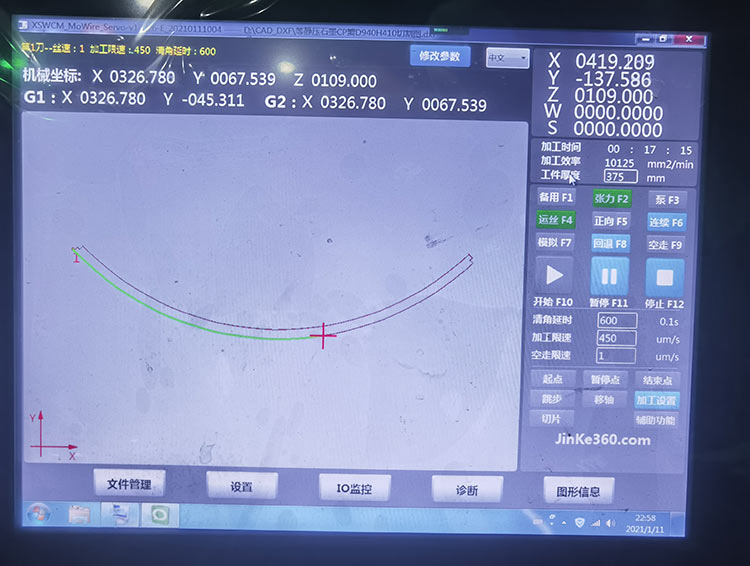

第三步、打開金剛線切形軟件
第四步、指定加工順序，
第五步、選擇當前圖形，開始無送料連續加工
